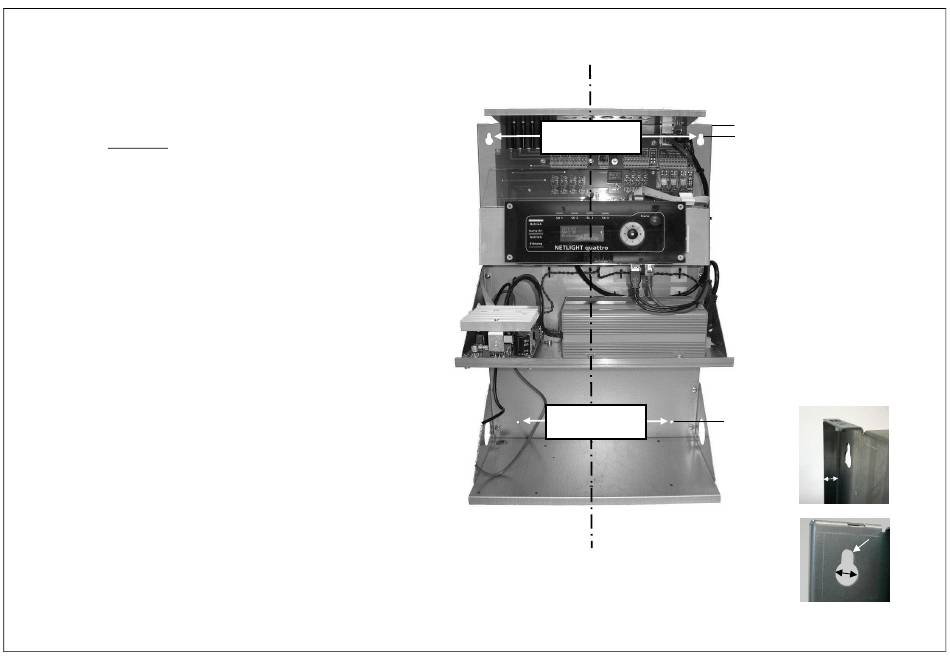

3.4 Fixation murale
Mesures en "mm"
Poids sans batterie env. 14 kg
250 VA 1h / 2x 12 V 18 Ah
350 VA 1h / 4x 12 V 18 Ah (36 Ah) – env. 35 kg
225 VA 3h / 4x 12 V 18 Ah (36 Ah) – env. 35 kg
250 VA 3h / 4x 12 V 26 Ah (52 Ah) – env. 48 kg avec 1x boîtier d'expansion
350 VA 3h / 2x 12 V 65 Ah
88 VA 8h / 4x 12 V 18 Ah (36 Ah) – env. 35 kg
188 VA 8h / 2x 12 V 65 Ah
250 VA 8h / 4x 12 V 65 Ah (90 Ah) – env. 109 kg avec 3x boîtier d'expansion
Avant le montage, retirer la batterie de son compartiment.
– env. 25 kg
– env. 61 kg avec 1x boîtier d'expansion
– env. 61kg avec 1x boîtier d'expansion
Écart centre à
centre de l'orifice
359 mm
Écart centre à
550
centre de l'orifice
300 mm (Ø 7 mm)
Anlagendokumentation quattro V13_FR (004) / Page 13
0
19
Structure de la
paroi arrière
14mm
Ø 7mm
12mm
