DE | 9 Montage

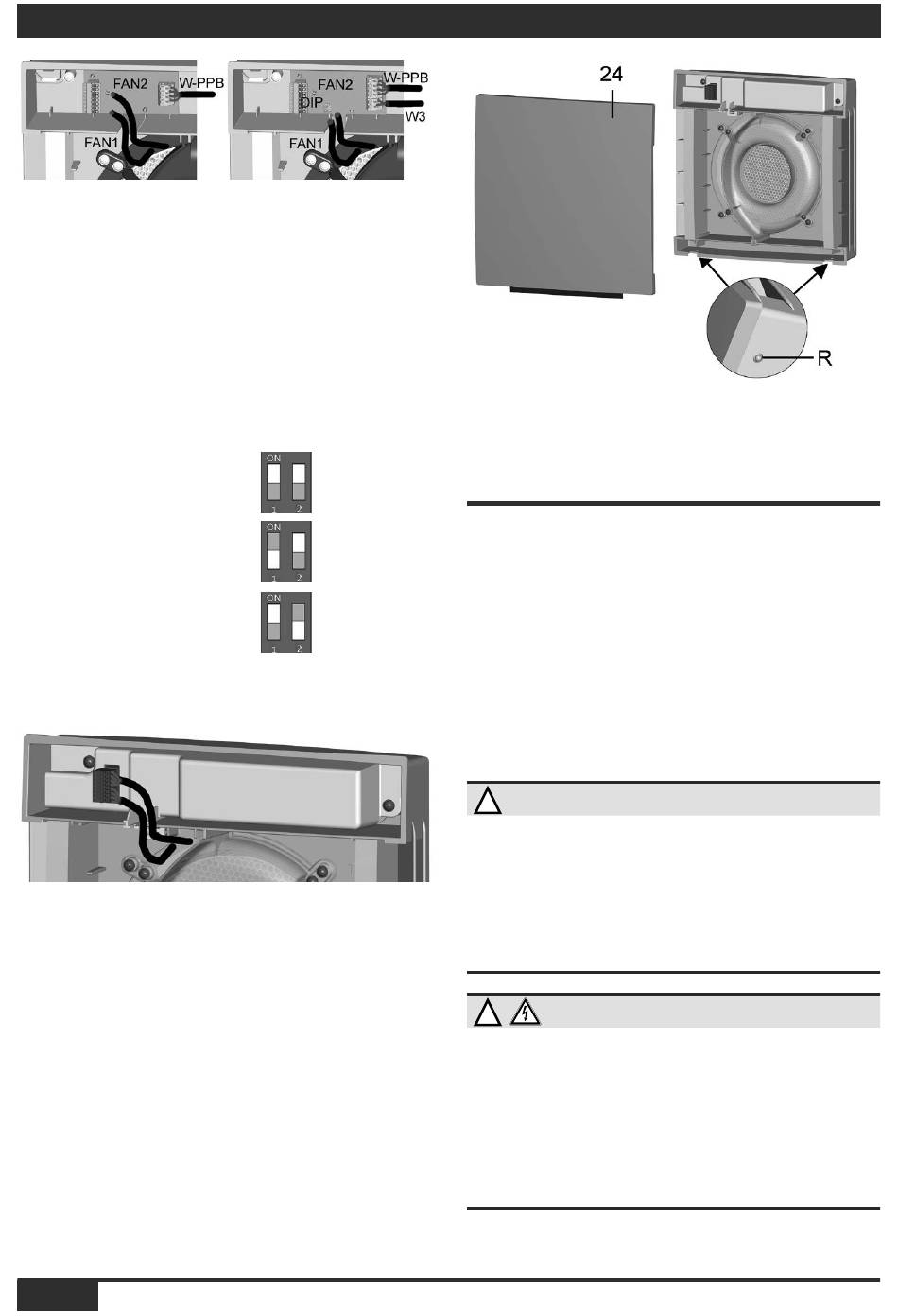

8. Steuerleitung an W-LD anschließen
 Anschlusspläne im Anhang.
9. LD 30 BK: Falls gewünscht, an W3 einen
Taster/Schalter zum Starten der Funktion
ABL-Betrieb oder Intensivlüftung anschlie-
ßen  Verdrahtungspläne im Anhang.
10. Bei Anschluss mehrer LD 30 BK: Am
DIP-Schalter die Adressierung der Geräte
vornehmen  Anschlusspläne im Anhang.
1x LD 30 BK-Gerät
2x LD 30 BK-Geräte
3x LD 30 BK-Geräte
11. Elektronikfachabdeckung aufsetzen und
verschrauben (2 Schrauben).
12. Stecker (8-polig) der beiden Ventilator-
Anschlussleitungen direkt auf der Platine
einstecken. Die Stecker sind kodiert und
vertauschsicher. Anschlussleitungen in
den vorgesehen Schlitz im Gehäuse einle-
gen. Bei LD 30 BK-Geräten darauf achten,
dass der Feuchtesensor freiliegt.
13. Sicherstellen, dass die beiden G3-Luftfilter
korrekt in den Aufnahmen eingesetzt sind.
14
14. Frontabdeckung einhängen und nach
unten schwenken, bis die Frontabdeckung
an den beiden Rasthebeln einrastet.
9.6 Elektrischer Anschluss – 230 V
Die beiden internen EC-Ventilatoren des
Lüftungsgerätes werden mit 12 V DC versorgt
und per PWM-Signal (0 - 5 V) angesteuert.
Die Versorgungsspannung der Lüftungsge-
räte wird von der Raumluftsteuerung für bis
zu 6 Ventilatoren (bis 3 LD 30) bereitgestellt.
Die Raumluftsteuerung wird mit 230 V AC
versorgt. Beachten Sie folgende Sicherheits-
heitshinweise.
GEFAHR
!
Gefahr durch Stromschlag.
Vor Elektroinstallationen alle Versorgungs-
stromkreise abschalten, Netzsicherung
ausschalten, gegen Wiedereinschalten si-
chern und ein Warnschild sichtbar anbringen.
Beachten Sie die 5 Sicherheitsregeln.
WARNUNG
!
Gefahr durch Verbrennungen/Feuer bei
Überlastung durch fehlerhaften An-
schluss bzw. Anschluss von zu vielen
Geräten an einer LDS 45 O/K.
Geräte gemäß Anschlussplan anschließen.
Zulässige Anzahl an Lüftungsgeräten je
Raumlufsteuerung/Leistungsteil einhalten.
