Manuel d'utilisation TP20
http://www.renishaw.fr
Introduction
Ce guide d'installation et d'utilisation couvre les produits Renishaw suivants :

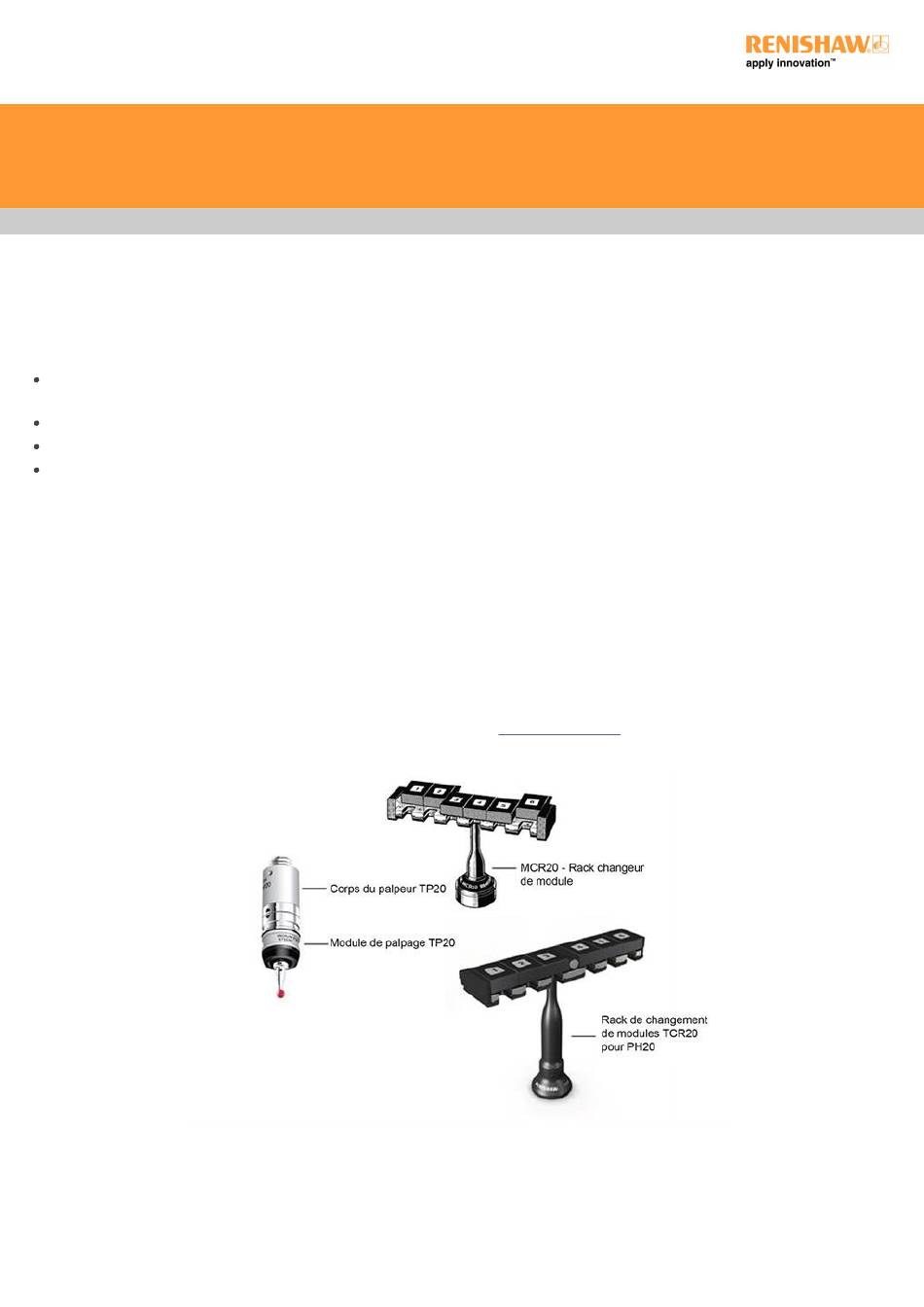

Le système de palpage TP20 à déclenchement par contact comprend le corps du capteur (versions avec et sans inhibition) et le
module de palpage porte-stylet
Le rack changeur de module MCR20 (fonctionnement automatique)
Le rack changeur de modules TCR20 (fonctionnement automatique)
Le rack rangement de modules MSR1 (fonctionnement manuel)
Le TP20 Renishaw à déclenchement par contact est un palpeur cinématique à 5 ou 6 directions qui permet de changer les configurations
de stylets sans avoir à procéder à une nouvelle calibration. Remplaçant du TP2 Renishaw, le capteur TP20 peut facilement être utilisé
pour les applications TP2 sur toute machine à mesurer tridimensionnelle (MMT) manuelle et C.N.
Le TP20 comporte deux parties : un corps de palpeur (avec ou sans dispositif d'activation magnétique) et des modules amovibles. Les
modules de TP20 peuvent être rangés manuellement dans le MSR1 ou automatiquement dans le rack MCR20 suite à une commande du
programme de mesure. Il faut utiliser le rack TCR20 pour la fonction de changement de module TP20 avec un système PH20.
Le TP20 fait partie de la vaste gamme de palpeurs à déclenchement par contact pour MMT de Renishaw. Il est entièrement compatible
avec toutes les têtes de palpage à taraudage M8 y compris celles équipées d'un raccord Autojoint Renishaw intégrant la gamme
d'adaptateurs et les barres d'allonge PAA. La distance tête / capteur peut, au besoin, être augmentée en utilisant des allonges Renishaw
PEL ou la gamme d'allonges PAA
Des informations complémentaires sur ces produits sont disponibles sur le site Web
Édition 11 2016
Renishaw.
