Page 1: Table Des Matières

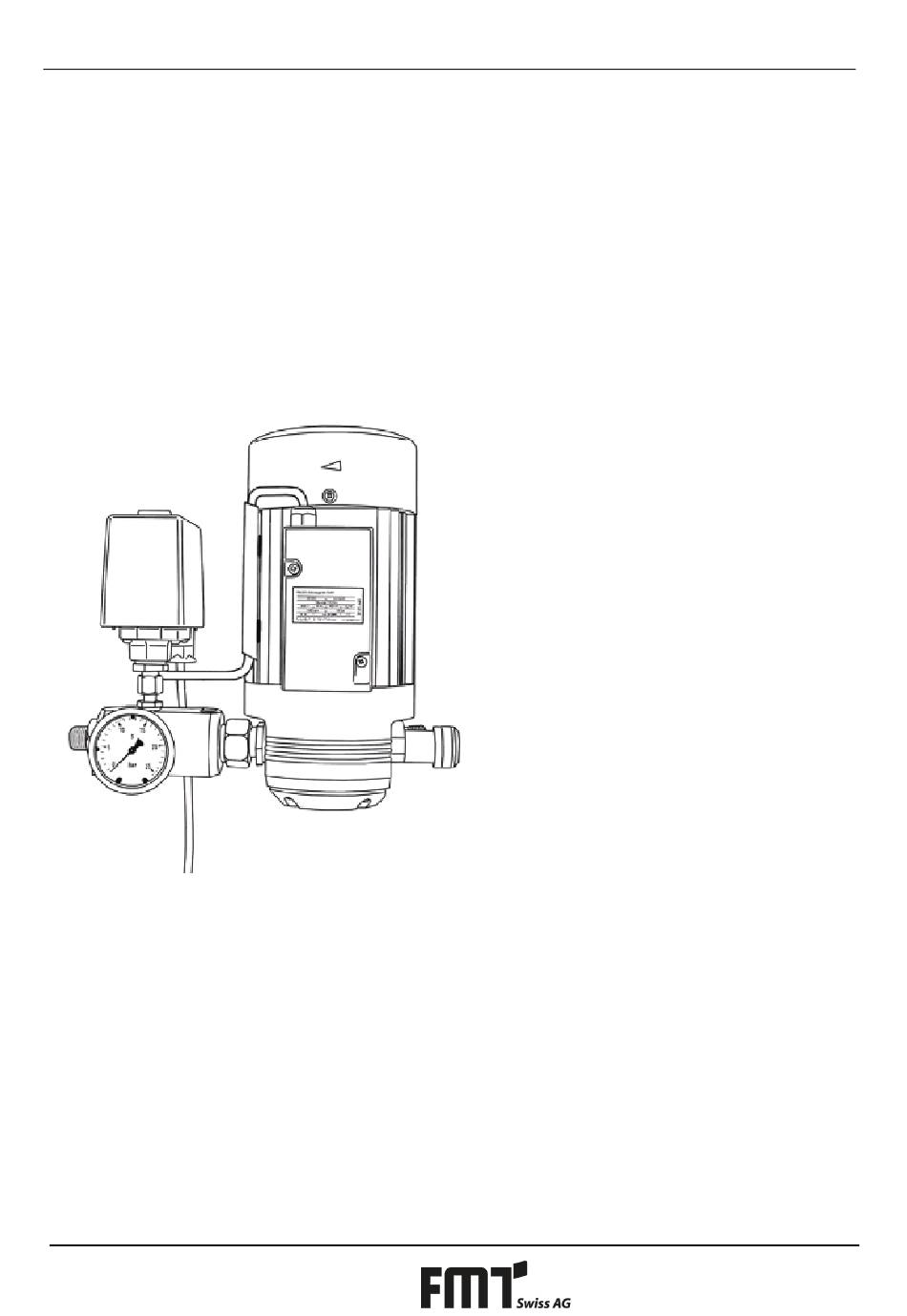

Pompe à huile 10 l/min 230 V AC • 400 V AC Notice d'utilisation Sommaire: Généralités 1.1 Utilisation 1.2 Installation et fonctionnement 1.3 Domaine d'utilisation 1.4 Conditions de montage 1.5 Caractéristiques techniques Consignes générales de sécurité 2.1 Consignes de sécurité 2.2 Risques et dangers dans l'environnement de la pompe Montage... -
Page 2: Explications Des Instructions De Sécurité
Pompe à huile 10 l/min Notice d'utilisation Explications des instructions de sécurité Les consignes de sécurité figurant dans cette notice, se différencient selon leur dangerosité ; elles sont complétées par les termes et pictogrammes suivants: Pictogramme Terme Conséquence si la consigne de sécurité n'est pas respectée Danger Mort ou blessures très graves... -
Page 3: Installation Et Fonctionnement
Installation et fonctionnement • La pompe à huile pourra être équipée de différents accessoires de la gamme FMT. • La pompe à huile est composée d'une pompe à engrenages à entraînement électrique, d'un clapet anti-retour, d'un by-pass, d'un manomètre et d'un évent actionné... -
Page 4: Caractéristiques Techniques
Pompe à huile 10 l/min Notice d'utilisation Caractéristiques techniques Type 230 V 400 V Année de fabrication Voir plaquette Voir plaquette signalétique signalétique Température de fluide ° C +10 à +60 +10 à +60 Filetage de raccordement ½” m Coté pression, ½”... -
Page 5: Montage
Notice d'utilisation Pompe à huile 10 l/min Danger! Ne pas pomper de fluides pollués! Vérifier que le fluide pompé n'est pas pollué par des impuretés. Equiper le flexible d'aspiration d'un filtre. Danger! L'utilisation d'accessoires détériorés, risque de provoquer des blessures corporelles ou des dégâts matériels ! Les flexibles d'aspiration et de refoulement ne devront pas être pliés, vrillés ou dilatés. -
Page 6: Mise En Service
Pompe à huile 10 l/min Notice d'utilisation • Placer le flexible dans une ouverture du fût ou de la cuve. Ne pas rallonger ou pincer le flexible. • Pour un montage mural ou dans un local fermé, il est impératif d'utiliser de la tuyauterie en cuivre avec raccord à... -
Page 7: Pressostat À Membrane
Notice d'utilisation Pompe à huile 10 l/min • Lors du réglage, contrôler le fonctionnement de la pompe lorsque le pistolet est en position ouverte. La pompe ne devra s'arrêter que lorsque le pistolet est en position fermée. Pressostat à membrane Attention! La pression maximum de 10 bars (230 V) ou de 16 bars (400 V) ne devront pas être dépassées. -
Page 8: Utilisation
• Replacer immédiatement les flexibles dans le conteneur qui est plein – On évitera ainsi la pollution par des impuretés. Flexible d'aspiration DUO • Lors d'une utilisation avec un flexible d'aspiration duo, (FMT No. 19 511) insérer le flexible de retour dans le conteneur ou est aspiré l'huile. Entretien La pompe à... -
Page 9: Accessoires
Kit d'aspiration, G ¾“ F, G 2“ M, SRL 1600, pour montage sur citerne, No. 19 523 002 Pièces de rechange Pour la fourniture de pièces de rechange d'origine, veuillez contacter FMT: • By-pass pour pompe 230 V, No. 85 008 •... - Page 10 Nettoyer le filtre. obstrué. La pompe s'enclenche Le clapet anti-retour est Remplacer le clapet de décharge continuellement. défectueux. par une pièce d'origine FMT. La pression Régler la pression d'enclenchement est trop d'enclenchement. élevée. La pompe s'enclenche et se Le débit de la pompe est Dévisser la vis de réglage du...
-
Page 11: Réparation/Service Après Vente
Lors de l'étude et de la fabrication de la pompe à huile, nous avons respecté les critères de qualité, les plus exigeants. Si malgré tout, vous deviez rencontrer un problème lors de l'utilisation, veuillez vous adresser à notre service après vente: FMT Swiss AG Tél. +33 388 58 05 75 Fax +33 388 58 00 41 laurent.herment@fmtag.ch 11. - Page 12 Fig.12-1: Legende pour Fig. 12-1 Fig. 12-1: Vue éclatée de la pompe à huile FMT Swiss AG Fluid Management Technologies Swiss AG • Eschfeldstrasse 2 • CH-6312 Steinhausen Tel. +41 41 712 05 37 • Fax +41 41 720 26 21 • info@fmtag.ch • www.fmtag.ch...
