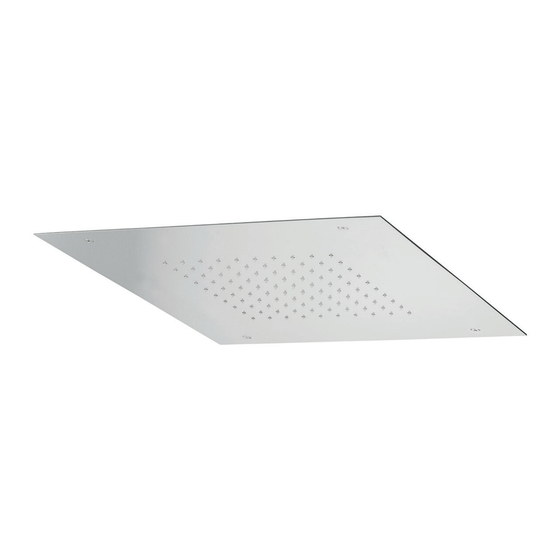

Ramon Soler REK300 Manuel D'installation

Masquer les pouces
1
2
3
4
5
6
7
8

Publicité

Liens rapides

Télécharger ce manuel
REK300/REK430/REK500
RERK
RE300/RE550

Publicité

loading

Manuels Connexes pour Ramon Soler REK300

Sommaire des Matières pour Ramon Soler REK300

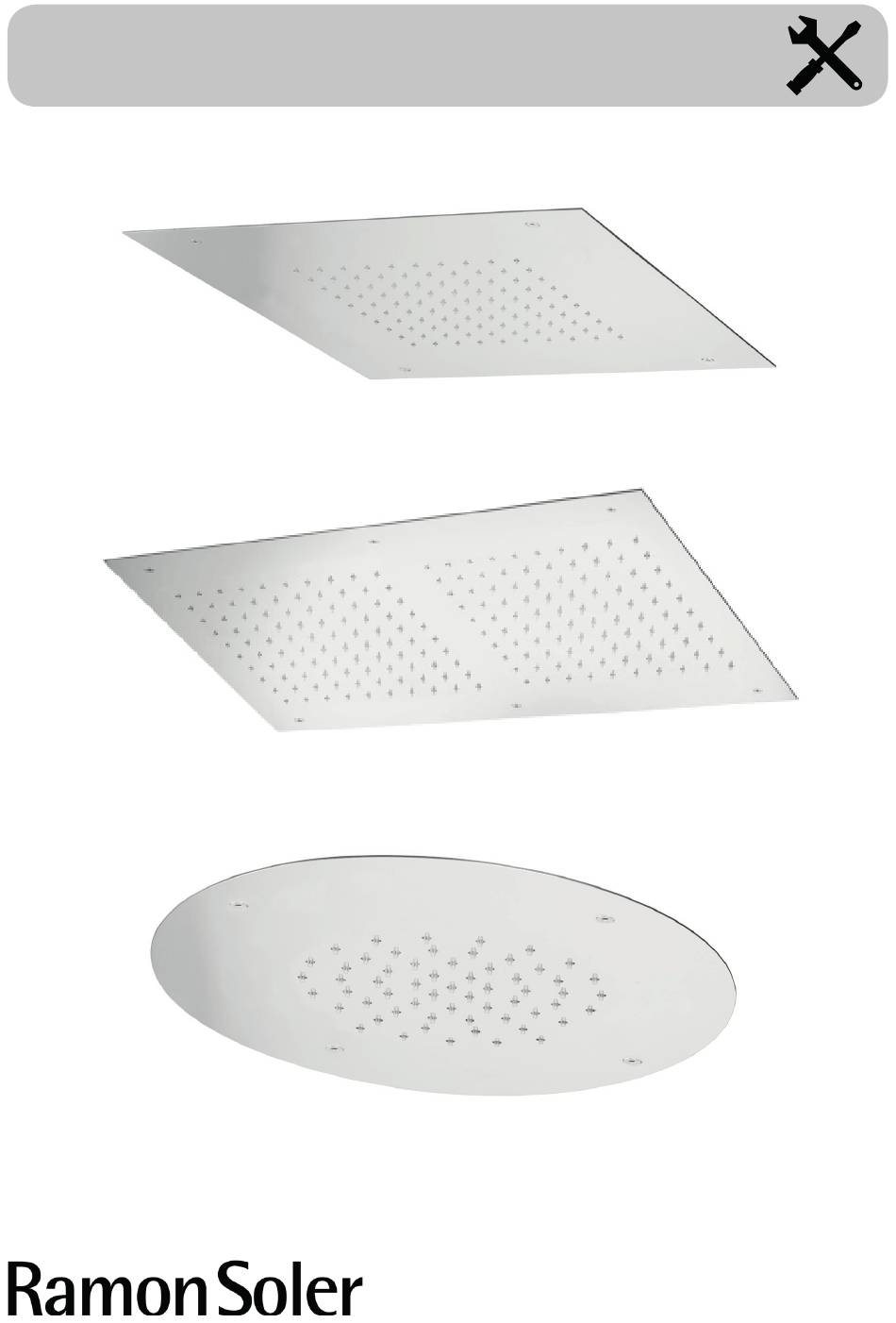

  • Page 1 REK300/REK430/REK500 RERK RE300/RE550...
  • Page 2 (x2) (x1) (x1) 5. Filter (x1 Recambio/Spare part) 6. Limiter 12l/min 7. Connection 1/2”M-1/2”M 8. Connection 1/2”M-1/2”F Ref. REK300 (X= 300/H=50mm) Ref. REK430 (X= 430/H=50mm) Ref. REK500 (X= 500/H=55mm) (x4) (x12) (x4) 1. Fischer SX 8 x 40 2. DIN 6923 M6 3.
  • Page 3 (x2) 5. Filter 6. Limiter 12l/min 7. Connection 1/2”M-1/2”F ESPECIFICACIONES/SPECIFICATIONS SPÉCIFICATION/SPEZIFIKATION Flow 3 BAR RE300 11 l/min RE550 11,5 l/min REK300 12 l/min REK430 12 l/min REK500 11,5 l/min 220/240cm RERK 19,5 l/min 175cm Min. 1 Bar Max. 70 ºC Max.

  • Page 4: Montaje/Mounting Montage/Montage

    INTRODUCCIÓN/INTRODUCTION INTRODUCTION/EINFÜHRUNG (ES) Antes de instalar su nuevo rociador es esencial (FR) Avant d’installer votre nouveau système que limpie la instalación para eliminar impurezas d’extinction automatique , il est indispensable de que queden en el sistema y que puede causar nettoyer l’installation afin d’éliminer tout corps daños en el rociador.
  • Page 5 MONTAJE/MOUNTING MONTAGE/MONTAGE Fig.2.1 (ES) Para la instalación en techo de obra, fijar a través de las aletas (A y B) o mediante tornillos en las ranuras (C). (EN) To install on a structural ceiling, fix using the flanges (A and B) or with screws in the slots.
  • Page 6 MONTAJE/MOUNTING MONTAGE/MONTAGE Fig.3.2 Fig.3.3 Fig.3.4 (ES) Hacer el recorte en el falso techo correspondiente (ES) Fijar el marco del rociador mediante el a las medidas del marco interior del rociador. Hacer kit de montaje compuesto por las varillas (3), los taladros al techo de obra para colocar las varillas tuercas (2) y tacos (1), tal y como se observa (3).
  • Page 7 MONTAJE/MOUNTING MONTAGE/MONTAGE Fig.4 Fig.5 Fig.6 (ES) En ambas opciones de instalación, antes de (ES) Completar la instalación del rociador realizar las conexiones hidráulicas, acoplar el mediante la realización de las conexiones rociador empotrado con el marco mediante los hidráulicas, utilizar si es necesario la conexión cables de seguridad (F) y purgar la instalación.
  • Page 8 PKIS0018...
