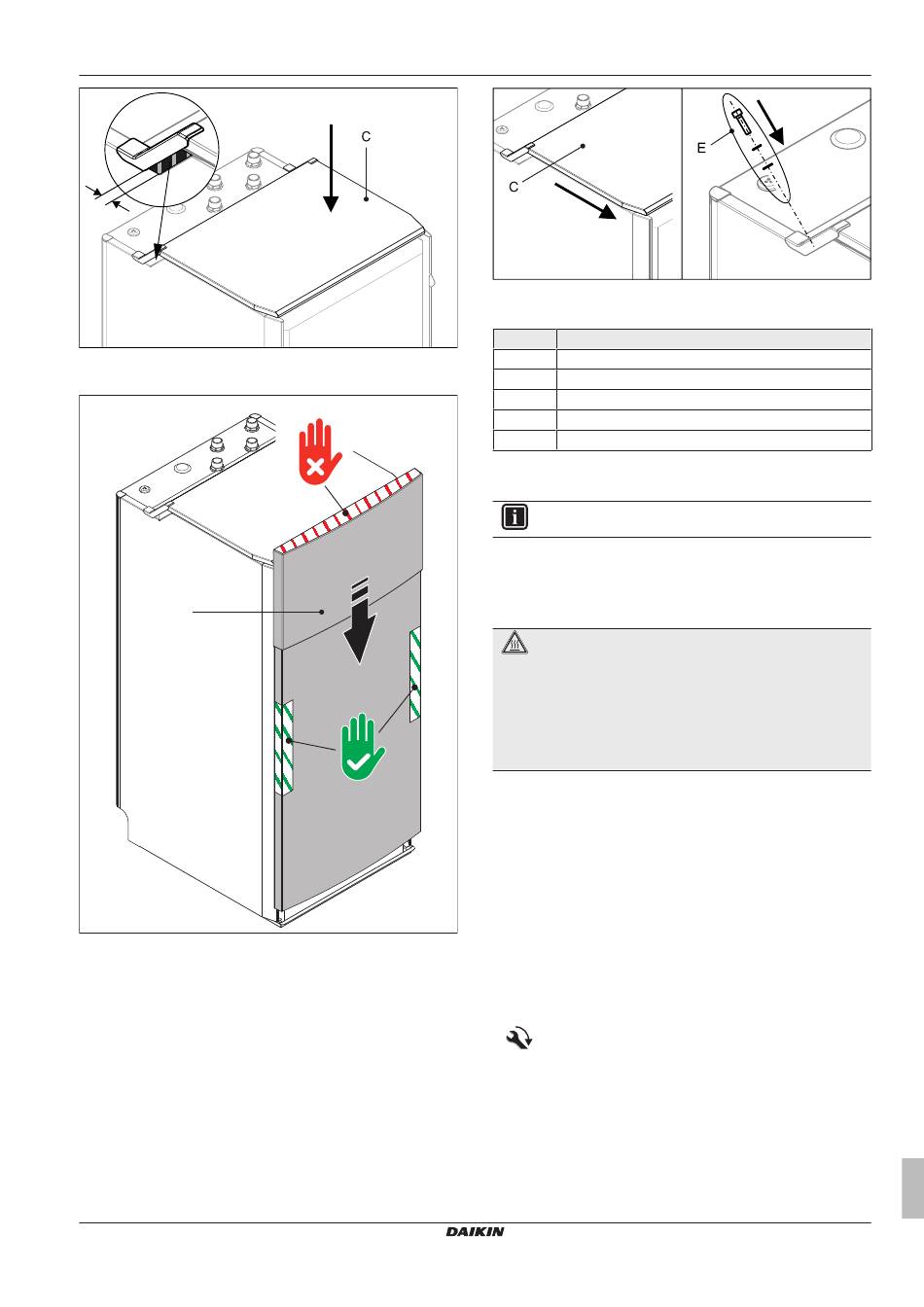

Fig. 4-5
Pose du couvercle
2
Poser le couvercle par le haut sur les panneaux latéraux.
D
Fig. 4-6
Pose du panneau avant
3
Amener le panneau avant à l'appareil et le faire s'emboîter dans
les panneaux latéraux. Pour cela, saisir le panneau avant sur les
côtés par l'éléments en tôle. Accrocher d'abord le côté gauche et
le presser vers le bas, accrocher ensuite le côté droit et le pres-
ser vers le bas.
Daikin FLOSTO150
Accumulateur d'eau chaude
008.1632099_00 – 03/2019 – FR
4
Mise en place et installation
Fig. 4-7
Serrer le vissage du couvercle
4
Amener le couvercle dans sa position finale et le visser.
Pos.
Désignation
A
Habillage de l'accumulateur – panneau latéral
B
Habillage de l'accumulateur – panneau latéral
C
Habillage de l'accumulateur – couvercle
D
Habillage de l'accumulateur – panneau avant
E
Petits accessoires : vis
Tab. 4-2
Dépose de l'habillage de l'accumulateur
La dépose de l'habillage de l'accumulateur s'effectue dans
l'ordre inverse.
4.2

Mise en service

4.2.1

Remarques importantes

DANGER: RISQUE DE BRÛLURE
En cas de températures de l'eau chaude >60 °C, il y a
risque d'échaudure. Ces températures peuvent être at-
teintes lorsque la protection contre la légionellose est ac-
tive ou en cas de réglage de la température de consigne
de l'eau chaude sur >60 °C.
▪ Monter la protection contre l'échaudure (voir
Chap.
3.2.3).
▪ Pour les conduites d'eau potable, tenir compte des spécifica-
tions des normes EN 806 (Spécifications techniques relatives aux
installations pour l'eau destinées à la consommation humaine à
l'intérieur des bâtiments) et EN 1717 (Protection contre la pollution
de l'eau potable dans les réseaux intérieurs et exigences géné-
rales des dispositifs de protection contre la pollution par retour).
▪ Consulter les figures
Fig. 3-1
dimensions des raccords.
▪ Contrôler la pression de raccordement à l'eau froide (6 bars maxi-
mum).
▪ En cas de pressions plus élevées, monter un réducteur de
pression dans la conduite d'eau chaude sanitaire.
▪ Réaliser le raccordement de la conduite de purge à la soupape de
surpression de sécurité (côté œuvre) et au raccord du réservoir
d'expansion à membrane conformément à la norme EN 12828.
Respecter les couples de serrage (voir
▪ Respecter les exigences en matière d'eau de remplissage (voir
Chap.
1.2.5)
à
Fig. 3-3
concernant les positions et
Chap.
9.3).
Instructions d'installation et de service
13
