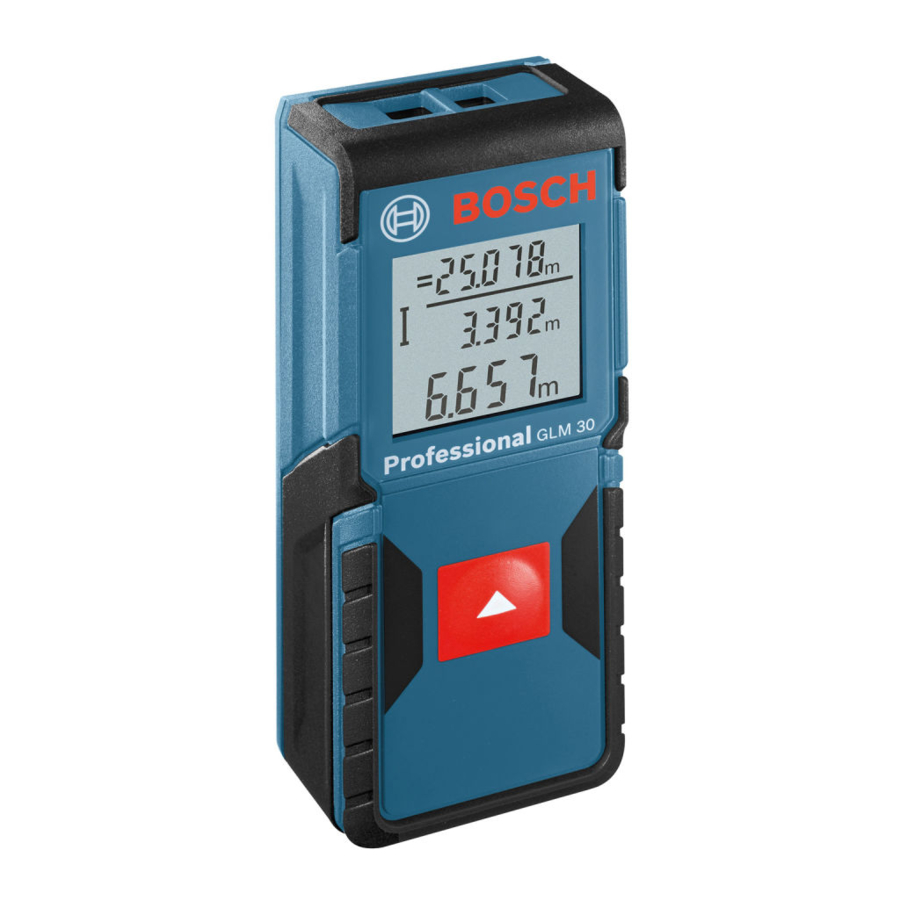

Sommaire des Matières pour Bosch GLM 30 Professional
Page 1
OBJ_BUCH-2004-006.book Page 1 Monday, July 11, 2016 11:24 AM Robert Bosch Power Tools GmbH 70538 Stuttgart GLM 30 Professional GERMANY www.bosch-pt.com 1 609 92A 1Z6 (2016.0 7 ) I / 355 de Originalbetriebsanleitung kk Пайдалану нұсқаулығының түпнұсқасы en Original instructions Instrucţiuni originale...
Kopf sofort aus dem Strahl zu bewegen. Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbril- le dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
D) ausgenommen Batteriefach Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 5 auf dem Typen- schild. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batterie- fachs. Erscheint das Batteriesymbol erstmals im Display, dann sind noch mindestens 100 Einzelmessungen möglich. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 10
Zum Ausschalten des Messwerkzeugs drücken Sie lange auf die Messtaste 2. Messvorgang (siehe Bild A) Nach dem Einschalten befindet sich das Messwerkzeug in der Funktion Längenmes- sung. Die Bezugsebene für die Messung ist immer die Hinterkante des Messwerkzeugs. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 11
Messwert c angezeigt. In der mittleren Zeile wird der vorhergende Messwert b angezeigt. In der oberen Zeile wird die Auto-Summe a (Summe aus aktuellem und vorhergehendem Messwert) ange- zeigt. Ton ein-/ausschalten (3 601 K72 5..) Schalten Sie das Messwerkzeug aus. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Pflegen Sie insbesondere die Empfangslinse 7 mit der gleichen Sorgfalt, mit der Brille oder Linse eines Fotoapparats behandelt werden müssen. Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch- Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.
TOOL WHEN GIVING IT TO A THIRD PARTY. Caution – The use of other operating or adjusting equipment or the applica- tion of other processing methods than those mentioned here can lead to dan- gerous radiation exposure. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Do not make any modifications to the laser equipment. Product Description and Specifications Please unfold the fold-out page with the representation of the measuring tool and leave it unfolded while reading the operating instructions. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
IP 54 (dust and splash proof) proof) Batteries 2 x 1.5 V LR03 (AAA) 2 x 1.5 V LR03 (AAA) Rechargeable batteries 2 x 1.2 V HR03 (AAA) 2 x 1.2 V HR03 (AAA) 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
11 Protective pouch* * The accessories illustrated or described are not included as standard delivery. Display Elements a Auto-sum b Previous measuring value c Current measuring value d Laser, switched on Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
In case of extreme temperatures or variations in temperature, the accuracy of the measuring tool can be impaired. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 21
5 minutes. The auto-sum is not saved. A subsequent correction of the auto-sum is not possible. Aim the laser beam at the target surface. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
The display illumination is continuously switched on. When no button is pressed, the display illumination is dimmed after approx. 10 seconds to preserve the batteries/re- chargeable batteries. When no button is pressed for after approx. 30 seconds, the display illumination goes out. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
The deviation of the individual measurements from the average value must not exceed ±4 mm over the entire measuring section in favourable conditions. Record the meas- urements in order to be able to compare the accuracy at a later date. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 24
In this case, or when the corrective measures listed above cannot correct the error, have your dealer forward the meas- uring tool to an authorised Bosch after-sales service. 1 609 92A 1Z6 | (11.7.16)
Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a prod- uct in need of servicing or repair. Tel. Service: (0344) 7360109 E-Mail: boschservicecentre@bosch.com Bosch Power Tools...
Page 26
Magna Business Park City West Dublin 24 Tel. Service: (01) 4666700 Fax: (01) 4666888 Australia, New Zealand and Pacific Islands Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: (01300) 307044...
Page 27
According to the European Guideline 2012/19/EU, measuring tools that are no longer usable, and according to the European Guideline 2006/66/EC, defective or used battery packs/batteries, must be collected separately and disposed of in an environmentally correct manner. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
OBJ_BUCH-2004-006.book Page 28 Monday, July 11, 2016 10:32 AM 28 | Français Battery packs/batteries no longer suitable for use can be directly returned at: Great Britain Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ Subject to change without notice.
Laissez le volet déplié pendant la lecture de la présente notice d’utilisation. Utilisation conforme L’appareil de mesure est destiné à la mesure de distances, de longueurs, de hauteurs et d’écartements. L’appareil de mesure est conçu pour les mesures en intérieur. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
2 x 1,5 V LR03 (AAA) Cellules de batterie rechargeables 2 x 1,2 V HR03 (AAA) 2 x 1,2 V HR03 (AAA) Nombre de mesures par jeu de piles 5000 5000 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
11 Etui de protection* * Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Affichages a Somme automatique b Valeur de mesure précédente c Valeur de mesure actuelle Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Ne laissez pas sans surveillance l’appareil de mesure allumé et éteignez-le après l’utilisation. D’autres personnes pourraient être éblouies par le faisceau la- ser. Protégez l’appareil de mesure contre l’humidité, ne l’exposez pas directe- ment aux rayons du soleil. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 33
La durée de mesure dépend de la distance, des conditions de luminosité et des pro- priétés de réflexion de la surface cible. Au terme de la mesure, le faisceau laser s’éteint automatiquement. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Après le relâchement de la touche, l’appareil de mesure se remet en marche avec le réglage sélectionné. Changement de l’unité de mesure (3 601 K72 57.) Eteignez l’appareil de mesure. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
également influencer la valeur de mesure. Contrôle de précision de la mesure des distances La précision de mesure de l’appareil de mesure peut être vérifiée de la manière suivante : Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Dégagez la sortie du faisceau laser 8 ou la de réception 7 est couverte. cellule de réception 7 Le point laser doit reposer complètement Obstacle dans le tracé du faisceau laser sur la surface cible. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil de me- sure, celui-ci présentait un défaut, la réparation ne doit être confiée qu’à une station de Service Après-Vente agréée pour l’outillage Bosch. Ne démontez pas l’appareil de mesure vous-même.
France Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr. Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0811 360122 (coût d’une communication locale) Fax : (01) 49454767 E-Mail : contact.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez :...
Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede com- portar una exposición peligrosa a la radiación. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
No efectúe modificaciones en el equipamiento del láser. Descripción y prestaciones del producto Despliegue y mantenga abierta la solapa con la imagen del aparato de medición mien- tras lee las instrucciones de manejo. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
105 x 41 x 24 mm 105 x 41 x 24 mm Grado de protección IP 54 (protegido contra IP 54 (protegido contra polvo y salpicaduras de polvo y salpicaduras de agua) agua) Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
8 Salida del rayo láser 9 Tablilla reflectante* 10 Gafas para láser* 11 Estuche de protección* * Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Puesta en marcha No deje desatendido el aparato de medición estando conectado, y desconéc- telo después de cada uso. El rayo láser podría llegar a deslumbrar a otras perso- nas. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 44
4 s. La duración de medición es dependiente de la distancia, las condiciones de luz y las características de reflexión de la superficie del objetivo. Una vez finalizada la medición, se desconecta automáticamente el rayo láser. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 45
Cuando el cursor se encuentre sobre el ajuste desea- do, suelte la tecla de medición 2. Una vez que se ha sol- tado, el aparato de medición se conecta con el ajuste seleccionado. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
– Seleccione una recorrido de medición duraderamente invariable de aprox. 3 hasta 10 m de longitud, cuya longitud es exactamente conocida (p.ej. ancho de espacio, abertura de puerta). La medición debería realizarse bajo condiciones favorables, 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
La indicación en pantalla no varía o el aparato de medición se comporta de for- ma inesperada al pulsar una tecla Fallo del software Saque las pilas y vuelva a conectar el aparato de medición una vez que las haya vuelto a montar. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
En este caso, o si los remedios anteriormente mencionados no pueden eliminar un defecto, envíe el aparato de medición a través de su concesionario al Servicio Postventa Bosch. Mantenimiento y servicio Mantenimiento y limpieza Mantenga limpio siempre el aparato de medición.
Page 49
Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 México Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com...
Directivas Europeas 2012/19/UE y 2006/66/CE, respectiva- mente. Los acumuladores/pilas inservibles pueden entregarse directamente a: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo Tel.: +34 9 01 11 66 97 Reservado el derecho de modificación.
Page 51
Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases ou pós inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores. Não efetue alterações no dispositivo laser. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
27 mm 27 mm Desligamento automático após aprox. – Laser 20 s 20 s – Ferramenta de medição (sem medição) 5 min 5 min Peso conforme EPTA-Procedure 01:2014 0,09 kg 0,09 kg 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
3 Tampa do compartimento da pilha 4 Travamento da tampa do compartimento da pilha 5 Número de série 6 Placa de advertência laser 7 Lente de receção 8 Saída do raio laser Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 54
Retirar as pilhas ou os acumuladores do instrumento de medição, se este não for utilizado por muito tempo. As pilhas e os acumuladores podem corroer-se ou descarregar-se no caso de um armazenamento prolongado. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
é desligado. Para voltar a ligar o raio laser, prima brevemente a tecla de me- dição 2. Para dar início a uma nova medição, volte a premir brevemente a tecla de me- dição 2. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 56
2. Depois de soltar a tecla, o instru- mento de medição liga-se com o ajuste selecionado. Mudar a unidade de medição (3 601 K72 57.) Desligar o instrumento de medição. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Além disso é possível que ocorram erros de medição ao mirar superfícies inclinadas. O valor de medição também pode ser influenciado por camadas de ar com tempera- turas diferentes ou reflexões indiretas. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 58
7 estão cobertas. ou a lente de receção 7 não estejam cobertas Obstáculo no caminho do raio laser O ponto de laser deve estar deitado completamente sobre a superfície alvo. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.
Page 60
OBJ_BUCH-2004-006.book Page 60 Monday, July 11, 2016 10:32 AM 60 | Português Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbos- ch.com. Tel.: 21 8500000...
Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Precisione di misura (media) ±2,0 mm ±2,0 mm Precisione di misura (tipica, condizioni sfavorevoli) ±3,0 mm ±3,0 mm Minima unità di visualizzazione 1 mm 1 mm Temperatura di esercizio –10 °C...+45°C –10 °C...+45°C 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 63
2 x 1,2 V HR03 (AAA) 2 x 1,2 V HR03 (AAA) Misurazioni singole per ciascun set di batterie 5000 5000 Impostazione unità di misura – Impostazione volume – Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Valore di misurazione precedente c Valore di misurazione attuale d Laser attivato e Misurazione delle lunghezze f Indicatore dello stato delle batterie g Indicatore temperatura h Indicatore di errore «Error» 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misu- Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 66
5 minuti dopo che non sa- rà stato premuto alcun tasto. La somma automatica non verrà memorizzata. La correzione successiva della somma automatica non è possibile. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
L’illuminazione display è permanentemente attiva. Se non verrà premuto alcun tasto, dopo circa 10 secondi l’illuminazione verrà attenuata, al fine di ridurre il consumo del- la batteria. Se non verrà premuto alcun tasto, dopo circa 30 secondi l’illuminazione display verrà disattivata. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Lo scostamento delle singole misurazioni rispetto al valore medio non dovrà superare ±4 mm sull’intero percorso di misurazione, in condizioni favorevoli. Prendere nota delle misurazioni, per poter confrontarne la precisione in un secondo momento. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
In tale caso, oppure se i rimedi citati in precedenza non siano sufficienti per eliminare un da- to problema, lo strumento di misura andrà inviato, tramite il rivenditore, all’assistenza clienti Bosch. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.
OBJ_BUCH-2004-006.book Page 71 Monday, July 11, 2016 10:32 AM Italiano | 71 Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Smaltimento Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in modo che possano essere riciclati nel pieno rispetto dell’ambiente.
Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter her- kennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
±3,0 mm ±3,0 mm Kleinste indicatie-eenheid 1 mm 1 mm Bedrijfstemperatuur –10 °C...+45°C –10 °C...+45°C Bewaartemperatuur –20 °C...+70 °C –20 °C...+70 °C Relatieve luchtvochtigheid max. 90 % 90 % Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 74
C) De breedte van de laserlijn is afhankelijk van het soort oppervlak en van omgevingsomstandighe- den. D) uitgenomen batterijvak Het serienummer 5 op het typeplaatje dient voor de eenduidige identificatie van uw meetgereed- schap. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Als u het batterijvakdeksel 3 wilt openen, drukt u op de vergrendeling 4 en verwijdert u het batterijvakdeksel. Plaats de batterijen of accu’s. Let daarbij op de juiste pool- aansluitingen, zoals aangegeven op de binnenzijde van het batterijvak. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 76
Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laser- straal verblind worden. Voor het uitschakelen van het meetgereedschap drukt u lang op de meettoets 2. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 77
2. In de onderste regel wordt de actuele meetwaarde c weergegeven. In de middelste regel wordt de vori- ge meetwaarde b weergegeven. In de bovenste regel wordt de au- to-som a (som uit actuele en vorige meetwaarde) weergegeven. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Daartoe behoren: – transparante oppervlakken zoals glas en water, – spiegelende oppervlakken zoals gepolijst metaal en glas, – poreuze oppervlakken zoals isolatiemateriaal, – oppervlakken met een structuur, zoals pleisterwerk en natuursteen. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 79
Wrijf de uitgang laserstraal 8 of de zijn beslagen (bijv. door snelle ontvangstlens 7 droog met een zachte temperatuurverandering). doek De berekende auto-som is groter dan Berekening in tussenstappen verdelen 99999 m. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Mocht het meetgereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenser- vice voor Bosch elektrische gereedschappen. Open het meetgereedschap niet. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen.
Page 81
OBJ_BUCH-2004-006.book Page 81 Monday, July 11, 2016 10:32 AM Nederlands | 81 Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cij- fers bestaande productnummer volgens het typeplaatje van het product.
Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet. Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstrå- ler. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
±3,0 mm ±3,0 mm Mindste visningsenhed 1 mm 1 mm Driftstemperatur –10 °C...+45°C –10 °C...+45°C Opbevaringstemperatur –20 °C...+70 °C –20 °C...+70 °C Relativ luftfugtighed max. 90 % 90 % Laserklasse Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 84
Dit måleværktøj identificeres entydigt vha. serienummeret 5 på typeskiltet. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af måle- værktøjet på illustrationssiden. 1 Display 2 Måleknap 3 Låg til batterirum 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
, skal batterierne eller akkucellerne skiftes. Målinger er ik- ke længere mulige. Skift altid alle batterier eller akkuer på en gang. Batterier eller akkuer skal stamme fra den samme producent og have den samme kapacitet. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 86
2. Tryk kort på måleknap- pen 2 igen for at udløse endnu en måling. Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrå- len, heller ikke fra stor afstand. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 87
Tryk længe på måleknappen 2. Når markøren står på den ønskede indstilling, slipper du måleknappen 2. Når knappen er sluppet, tændes måleværktøjet med den valgte indstilling. Skift måleenhed (3 601 K72 57.) Sluk for måleværktøjet. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 88
Du kan kontrollere måleværktøjets præcision på følgende måde: – Vælg en konstant måleafstand på ca. 3 til 10 m længde, og hvis længde du kender med sikkerhed (f.eks. rumbredde, døråbning). Målingen skal gennemføres under 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Laserpunkt skal ligge komplet på målfla- Visningen forbliver uændret, eller måleværktøjet reagerer uventet på taste- tryk Fejl i softwaren Tag batterierne ud og læg dem i igen, før måleværktøjet startes igen. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Især modtagerlinsen 7 skal plejes på den samme omhyggelige måle som briller eller linsen på et fotoapparat. Skulle måleværktøjet trods omhyggelig fabrikation og kontrol alligevel holde op med at fungere, skal reparationen udføres af et autoriseret servicecenter for Bosch el- værktøj. Forsøg ikke at åbne måleværktøjet selv. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr.
Mätverktyget levereras med en varningsskylt (visas på bilden av mätverkty- get på grafiksidan med nummer 6). Klistra medföljande dekal i ditt eget språk över varningsskylten om den avvi- ker från språket i ditt land. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
GLM 30 Produktnummer 3 601 K72 5.. 3 601 K72 57. Mätområde (typisk) 0,15–30 m 0,15–30 m Mätområde (typiska och ogynnsamma villkor) 20 m 20 m Mätnoggrannhet (typisk) ±2,0 mm ±2,0 mm 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 93
(t.ex. en svart kartong). Dessutom kan påver- kan på ±0,15 mm/m beräknas. C) Bredden på laserlinjen beror på ytans beskaffenhet och omgivningsförhållandena. D) med undantag av batterifack Serienumret 5 på typskylten identifierar mätverktyget entydigt. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
För att öppna batterifackets lock 3 tryck spärren 4 och ta bort locket. Sätt in batte- rierna. Kontrollera korrekt polning enligt märkning på batterifackets insida. Om batterisymbolen visas första gången på displayen kan fortfarande minst 100 enskilda mätningar göras. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 95
Tryck kort på mätknappen 2 för att utlösa mätningen. Sedan stängs laserstrålen av. Tryck kort på mätknappen 2 för att slå på laserstrålen igen. Tryck kort på mätknappen 2 igen för att utlösa ännu en mätning. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 96
Tryck länge på mätknappen 2. När markören står på den önskade inställningen, släpp mätknappen 2. När knappen har släppts slås mätverktyget på med den valda inställningen. Växling av måttenhet (3 601 K72 57.) Slå från mätverktyget. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 97
Du kan kontrollera mätverktyget precision enligt följande: – Välj en oföränderlig mätsträcka på ca. 3 till 10 m, vars längd du känner till exakt (t.ex. rumsbredd, dörröppning). Mätningen ska utföras under gynnsamma förhål- Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 98
Mätverktyget övervakar korrekt funktion vid varje mätning. Om en defekt fastställs blinkar alla indikeringar i displayen. I detta fall, eller om ovan nämnda åtgärder inte hjälper, ta med mätverktyget till Bosch kundtjänst via din återförsäljare. 1 609 92A 1Z6 | (11.7.16)
Vårda speciellt mottagarlinsen 7 lika omsorgsfullt som glasögonen eller kameralin- sen. Om störningar uppstår i mätverktyget trots exakt tillverkning och sträng kontroll bör reparationen utföras av en auktoriserad serviceverkstad för Bosch elverktyg. Ta inte isär mätverktyget på egen hand. Kundtjänst och användarrådgivning Kundservicen ger svar på...
Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
0,15–30 m Måleområde (vanlig, ugunstige betingelser) 20 m 20 m Målenøyaktighet (typisk) ±2,0 mm ±2,0 mm Målenøyaktighet (vanlig, ugunsti- ge betingelser) ±3,0 mm ±3,0 mm Minste indikatorenhet 1 mm 1 mm Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
C) Bredden på laserlinjen avhenger av overflatens egenskaper og av forholdene i omgivelsene. D) Unntatt batterirom Serienummeret 5 på typeskiltet er til en entydig identifisering av måleverktøyet. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av måleverktøyet på illustrasjonssiden. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 103
Når batterisymbolet vises på displayet første gang, kan du fortsatt foreta minst 100 enkeltmålinger. Når batterisymbolet blinker må du skifte ut batteriene hhv. battericellene. Det er ikke lenger mulig å utføre målinger. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 104
å slå på laserstrålen igjen trykker du kort på måleknappen 2. Trykk kort på måleknap- pen 2 for å utløse en ny måling. Rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen, heller ikke fra lang avstand. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 105
Trykk lenge på måleknappen 2. Når markøren står på ønsket innstilling, slipper du måleknappen 2. Når du har sluppet knappen, slås måleverktøyet på med valgt innstilling. Skifting av målenheter (3 601 K72 57.) Slå av måleverktøyet. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 106
Bruk eventuelt laser-måltavlen 9 (tilbehør) på disse overflatene. Feilmålinger er dessuten mulig på målflater det siktes på skrå mot. På samme måte kan luftsjikt med forskjellige temperaturer eller indirekte mottatte re- fleksjoner påvirke måleresultatet. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Laserpunktet må treffe komplett på målflaten. Meldingen forblir uforandret eller måleverktøyet reagerer uventet på taste- trykk Feil i programvaren Ta ut batteriene og start måleverktøyet igjen etter å ha satt inn batteriene på nytt. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Stell spesielt mottakerlinsen 7 med samme omhu som briller eller linsen til et fotoap- parat skal behandles med. Hvis måleverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et Bosch service-/garantiverksted. Du må ikke åpne måleverktøyet selv. Kundeservice og rådgivning ved bruk Kundeservicen svarer på...
Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä myöskään itse katso suoraan kohti tulevaan tai heijastuneeseen lasersä- teeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai vaurioittaa silmiä. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
20 m 20 m Mittaustarkkuus (tyypillinen) ±2,0 mm ±2,0 mm Mittaustarkkuus (tyypillinen, epäsuotuisat olosuhteet) ±3,0 mm ±3,0 mm Pienin osoitettava yksikkö 1 mm 1 mm Käyttölämpötila –10 °C...+45°C –10 °C...+45°C 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 111
(esim. musta pahvi), voimakas taustavalaistus ja – 10 °C – +45 °C käyttölämpötila. Tark- kuus ±0,15 mm/m. C) Laserlinjan leveys riippuu pinnanlaadusta ja ympäristöolosuhteista. D) lukuunottamatta paristokoteloa Tyyppikilvessä oleva sarjanumero 5 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 112
1,2 V:n paristoilla pystytään mahdollisesti tekemään vähemmän mittauksia kuin 1,5 V:n paristoilla. Avaa paristokotelon kansi 3 painamalla lukitusta 4 ja poista kansi. Aseta paristot tai akkukennot paikoilleen. Varmista oikea napaisuus paristokotelon sisällä olevan kuvan mukaisesti. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 113
Kytke mittaustyökalu pois päältä pitkällä mittauspainikkeen 2 painalluksella. Mittaustoimenpide (katso kuva A) Mittaustyökalu on päällekytkennän jälkeen pituusmittauksen käyttömuodossa. Mittauksen lähtötasona toimii aina mittaustyökalun takareuna. Pane mittaustyökalu haluamaasi mittauksen aloituskohtaan (esim. seinälle). Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 114
2. Nykyinen mittausarvo c ilmoitetaan alarivillä. Keskirivil- lä ilmoitetaan edellisen mittauksen lukema b. Ylärivillä näytetään automaattinen summa a (nykyisen ja edellisen mittauslukeman summa). Äänen päälle-/poiskytkentä (3 601 K72 5..) Pysäytä mittaustyökalu. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 115
– läpinäkyvät pinnat (esim. lasi, vesi), – heijastavat pinnat (esim. kiillotettu metalli, lasi), – huokoiset pinnat (esim. eristysaineet), – muotoillut pinnat (esim. roiskerappaus, luonnonkivi). Käytä tarvittaessa näissä pinnoissa laserkohdetaulua 9 (lisätarvike). Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 116
Kohdepinta ei heijasta yksiselitteisesti Peitä kohdepinta (esim. vesi, lasi). Lasersäteen ulostuloaukko 8 tai Pidä lasersäteen ulostuloaukko 8 ja vastaanottolinssi 7 on peitetty. vastaanottolinssi 7 vapaana Lasersäteen edessä este Laserpisteen on oltava kokonaan kohdepinnassa. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia. Käsittele erityisesti vastaanottolinssiä 7 samalla huolella kuin silmälasia ja kameraa. Jos mittaustyökalussa huolellisesta valmistuksesta ja koestusmenettelystä huolimat- ta esiintyy vikaa, tulee korjaus antaa Bosch-huollon tehtäväksi. Älä itse avaa mittaus- työkalua. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä...
OBJ_BUCH-2004-006.book Page 118 Monday, July 11, 2016 10:32 AM 118 | Ελληνικά Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.
Page 119
κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
9 mm – σε απόσταση 30 m 27 mm 27 mm Αυτόματη απόζευξη μετά από περίπου – Λέιζερ 20 s 20 s – Εργαλείο μέτρησης (χωρίς μέτρηση) 5 min 5 min 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 121
Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών. 1 Οθόνη 2 Πλήκτρο μέτρησης 3 Καπάκι θήκης μπαταρίας 4 Ασφάλεια του καπακιού θήκης μπαταρίας 5 Αριθμός σειράς 6 Προειδοποιητική πινακίδα λέιζερ 7 Φακός λήψης Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 122
ίδιο κατασκευαστή και να έχουν την ίδια χωρητικότητα. Να βγάζετε τις μπαταρίες από το εργαλείο μέτρησης όταν δεν πρόκειται να το χρησιμοποιήσετε για αρκετό καιρό. Σε περίπτωση μακρόχρονης αποθήκευσης οι μπαταρίες μπορεί να σκουριάσουν και να αυτοεκφορτιστούν. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 123
Για την ενεργοποίηση της μέτρησης πατήστε σύντομα το πλήκτρο μέτρησης 2. Μετά απε- νεργοποιείται η ακτίνα λέιζερ. Για την επαναλειτουργία της ακτίνας λέιζερ πατήστε σύ- ντομα το πλήκτρο μέτρησης 2. Για την ενεργοποίηση μιας επόμενης μέτρησης πατήστε ξανά σύντομα το πλήκτρο μέτρησης2. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 124
Πατήστε παρατεταμένα στο πλήκτρο μέτρησης 2. Όταν ο δρομέας βρίσκεται στην επιθυμητή ρύθμιση, αφήστε το πλήκτρο μέτρησης 2 ελεύθερο. Αφού αφεθεί το πλή- κτρο ελεύθερο ενεργοποιείται το όργανο μέτρησης με την επιλεγμένη ρύθμιση. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
– τραχείς επιφάνειες (π.χ. σοβάδες, φυσικά πετρώματα). Σ’ αυτές τις επιφάνειες χρησιμοποιήστε ενδεχομένως τον πίνακα στόχευσης λέιζερ 9 (ει- δικό εξάρτημα). Εκτός αυτού δεν αποκλείονται σφάλματα μέτρησης όταν η επιφάνεια στόχευσης είναι κεκλιμένη. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 126
Η επιφάνεια στόχευσης δεν αντανακλά Σκεπάστε την επιφάνεια στόχευσης σαφώς (π.χ. νερό, γυαλί). Καλυμμένη έξοδος ακτίνας λέιζερ 8 ή Διατηρείτε ελεύθερη τη έξοδο ακτίνας καλυμμένος φακός λήψης 7. λέιζερ 8 ή/και το φακό λήψης 7 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους. Bosch Power Tools...
Page 128
OBJ_BUCH-2004-006.book Page 128 Monday, July 11, 2016 10:32 AM 128 | Ελληνικά Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος. Ελλάδα Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 www.bosch.com...
ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlü- ğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Lazer tipi 635 nm, <1 mW 635 nm, <1 mW Lazer ışını çapı (25 °C’de) yak. – 10 m uzaklıkta 9 mm 9 mm – 30 m uzaklıkta 27 mm 27 mm 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin bulunduğu grafik sayfasında bulunmaktadır. 1 Display 2 Ölçme tuşu 3 Batarya gözü kapağı 4 Batarya gözü kapak kilidi 5 Seri numarası 6 Lazer uyarı etiketi Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 132
Bütün bataryaları veya aküleri aynı anda değiştirin. Daima aynı üreticinin aynı kapasi- tedeki bataryalarını veya akülerini kullanın. Ölçme cihazını uzun süre kullanmayacaksanız bataryaları veya aküleri çıka- rın. Uzun süre kullanım dışı kaldıklarında bataryalar veya aküler korozyona uğrar ve kendiliklerinden boşalırlar. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 133
Not: Ölçme değeri normal olarak 0,5 saniye içinde ve en geç 4 saniye içinde görünür. Ölçme işleminin süresi uzaklığa, ışık koşullarına ve hedef yüzeyin yansıtma özellikleri- ne bağlıdır. Ölçme işlemi tamamlandıktan sonar lazer ışını otomatik olarak kapanır. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 134
Ölçme biriminin değiştirilmesi (3 601 K72 57.) Ölçme cihazını kapatın. Ölçme tuşuna 2 uzun süre basın. İmleç istenen ayarda durduğunda ölçme tuşunu 2 bırakın. Tuşu bıraktığınız- da ölçme cihazı seçilen ayarla açılır. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
– Mesafeyi 10 kez arka arkaya ölçün. Uygun koşullarda tekil ölçmelerin bütün ölçme mesafesinde ortalama değerden sap- ması maksimum ±4 mm olmalıdır. Daha sonra karşılaştırma yapabilmek için ölçme değerlerini bir yere not edin. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 136
Bir arıza veya hata tespit edildiğinde ekrandaki bütün göstergeler yanıp sönmeye baş- lar. Bu gibi durumlarda veya yukarıda anılan önlemlerle hata giderilemediği takdirde ölçme cihazını yetkili satıcınız aracılığı ile Bosch müşteri servisine gönderin. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Özellikle algılama merceğinin 7 bakımını dikkatli biçimde, gözlükle veya bir fotoğraf makinesinin merceği için kullanılacak bir araçla yapın. Dikkatli üretim ve test yöntemlerine rağmen ölçme cihazı arıza yapacak olursa, onarım Bosch Elektrikli El Aletleri için yetkili bir serviste yaptırılmalıdır. Ölçme cihazını kendi- niz açmayın. Müşteri hizmeti ve uygulama danışmanlığı...
Page 138
Tel.: 0252 6145701 Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: 0342 2316432 Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: 0342 2319500 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 139
Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: 0282 6512884 Tasfiye Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merkezine yollanma- lıdır. Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın! Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
że prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe. W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza (na schemacie urządzenia znajdującym się na stronie graficznej oznaczona jest ona numerem 6). 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Użycie zgodne z przeznaczeniem Urządzenie pomiarowe przeznaczone jest do pomiarów odległości, długości, wysoko- ści i odstępów. Urządzenie pomiarowe dostosowane jest do wykonywania pomiarów wewnątrz pomieszczeń. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
2 x 1,5 V LR03 (AAA) 2 x 1,5 V LR03 (AAA) Ogniwa akumulatora 2 x 1,2 V HR03 (AAA) 2 x 1,2 V HR03 (AAA) Pojedynczy pomiar każdego kompletu baterii 5000 5000 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
10 Okulary do pracy z laserem* 11 Futerał* * Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia stan- dardowego. Elementy wskaźników a Automatyczna suma b Poprzednia wartość pomiarowa c Aktualna wartość pomiarowa Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłączać. Wiązka lasera może spowodować oślepienie osób postronnych. Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napro- mieniowaniem słonecznym. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 145
Wskazówka: Wynik pomiaru pojawia się przeciętnie w przeciągu 0,5 s, najpóźniej po upływie 4 s. Czas pomiaru zależy od odległości, warunków oświetleniowych i od re- fleksu świetlnego mierzonego obiektu. Po zakończeniu pomiaru wiązka laserowa wy- łączy się automatycznie. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 146
Zmiana jednostki miary (3 601 K72 57.) Wyłączyć urządzenie pomiarowe. Należy wcisnąć długo przycisk pomiarowy 2. Kiedy kursor znajdzie się na wybranym ustawieniu, należy 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
– Należy wybrać niezmieniający się odcinek o długości od 3 do 10 m, którego dłu- gość jest dokładnie znana (np. szerokość pomieszczenia, otwór drzwiowy). Należy dbać o korzystne warunki podczas dokonywania pomiaru, tzn. odcinek pomiarowy Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 148
Otwór wyjściowy wiązki laserowej 8 lub Odsłonić otwór wyjściowy wiązki soczewka odbioru 7 jest zakryta. laserowej 8 lub soczewkę odbioru 7 Przeszkoda na drodze wiązki lasera Plamka lasera musi w całości znajdować się na obiekcie docelowym. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
W przypadku stwierdzenia usterki, wszystkie wskaźniki na wyświetlaczu miga- ją równocześnie. W takim przypadku, lub w razie, gdy zastosowanie opisanych powy- żej środków nie spowodowało usunięcia usterki, urządzenie pomiarowe należy ode- słać do punktu obsługi klienta firmy Bosch, za pośrednictwem punktu zakupu. Konserwacja i serwis Konserwacja i czyszczenie Narzędzie pomiarowe należy utrzymywać...
150 | Polski Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwiso- wych online. Tel.: 22 7154460 Faks: 22 7154441 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: 801 100900 (w cenie połączenia lokalnego)
Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před lasero- vým paprskem. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
±3,0 mm Nejmenší zobrazovaná jednotka 1 mm 1 mm Provozní teplota –10 °C...+45°C –10 °C...+45°C Skladovací teplota –20 °C...+70 °C –20 °C...+70 °C Relativní vlhkost vzduchu max. 90 % 90 % 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 153
C) Šířka laserové čáry je závislá na tvaru povrchu a okolních podmínkách. D) S výjimkou přihrádky pro baterie. K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo 5 na typovém štítku. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Pro otevření krytu přihrádky pro baterie 3 stlačte aretaci 4 a kryt přihrádky pro bate- rie odejměte. Vložte baterie resp. akumulátory. Dbejte přitom na správnou polaritu podle vyobrazení na vnitřní straně přihrádky pro baterie. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Proces měření (viz obr. A) Po zapnutí se měřicí přístroj nachází ve funkci měření délek. Referenční rovina měření je vždy zadní hrana měřicího přístroje. Položte měřicí přístroj na požadovaný výchozí bod měření (např. zeď). Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 156
Zapnutí/vypnutí tónu (3 601 K72 5..) Měřicí přístroj vypněte. Dlouze stiskněte tlačítko měření 2. Když je kurzor na požadovaném nastavení, tlačítko měření 2 uvolněte. Po uvolnění tlačítka se měřicí přístroj zapne se zvole- ným nastavením. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Na těchto površích případně použijte cílovou tabulku laseru 9 (příslušenství). Chybná měření jsou kromě toho možná na šikmo zaměřených cílových plochách. Naměřenou hodnotu mohou rovněž ovlivnit vrstvy vzduchu s různou teplotou nebo nepřímo přijaté odrazy. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 158
Bod laseru musí kompletně ležet na cílové ploše. Ukazatel zůstává nezměněný nebo měřicí přístroj reaguje na stisk tlačítka neočekávaně Chyba v softwaru Odejměte baterie a po novém vložení měřicí přístroj znovu nastartujte. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k ná- hradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a je- jich příslušenství. V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné...
Môže to mať za následok nebezpečnú expozíciu žia- renia. Tento merací prístroj sa dodáva s výstražným štítkom (na grafickej strane je na obrázku meracieho prístroja označený číslom 6). 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 161
čas, keď čítate tento Návod na používanie. Používanie podľa určenia Merací prístroj je určený na meranie vzdialeností, diaľok, výšok a rozmerov. Merací prístroj je vhodný na meranie vo vnútornom prostredí. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Akumulátorové články 2 x 1,2 V HR03 (AAA) 2 x 1,2 V HR03 (AAA) Jednotlivé merania na jednu súpravu batérií 5000 5000 Nastavenie meracej jednotky – Nastavenie zvukového signálu – 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Zobrazovacie (indikačné) prvky a Automatický súčet b Predchádzajúca nameraná hodnota c Aktuálne nameraná hodnota d Laser zapnutý e Meranie dĺžky f Výstraha slabej batérie g Výstraha nevhodnej teploty h Indikovanie chyby „Error“ Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Zabráňte prudkým nárazom alebo pádom meracieho prístroja. V prípade intenzívnejšieho vonkajšieho zásahu na merací prístroj by ste mali predtým, ako 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 165
Zamierte laserový lúč na cieľovú plochu. Na aktivovanie merania krátko stlačte meracie tlačidlo 2. Aktuálna nameraná hodnota c sa zobrazí v dolnom riadku displeja. Lasero- vý lúč sa vypne. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Kvôli lepšej viditeľnosti laserového lúča pri veľkej intenzite svetla z cudzích zdro- jov používajte okuliare na zviditeľnenie laserového lúča 10 (príslušenstvo) a cieľovú platničku pre laser 9 (príslušenstvo), alebo cieľovú plochu zacloňte. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 167
Na displeji sa zobrazuje indikátor „Error“ Cieľová plocha reflektuje príliš intenzívne Použite cieľovú tabuľku 9 (príslušenstvo) (napríklad zrkadlo) alebo príliš slabo (napríklad čierna látka), prípadne vtedy, ak je okolité svetlo príliš silné. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Merací prístroj kontroluje správnu funkciu pri každom meraní. Ak bude zistené poško- denie, budú všetky indikátory na displeji blikať. V tomto prípade, alebo keď sa pomo- cou uvedených opatrení nepodarí odstrániť chybu, odovzdajte merací prístroj pros- tredníctvom svojho predajcu do servisného strediska firmy Bosch. Údržba a servis Údržba a čistenie Udržiavajte svoj merací...
Page 169
Rozložené obrázky a informácie k náhradným súčias- tkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa na- šich produktov a ich príslušenstva. V prípade akýchkoľvek otázok a objednávok náhradných súčiastok uvádzajte bezpod- mienečne 10-miestne vecné...
Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézer- sugár vonalából. Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpont- kereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
±2,0 mm Mérési pontosság (tipikus, hátrányos feltételek) ±3,0 mm ±3,0 mm Legkisebb kijelezhető egység 1 mm 1 mm Üzemi hőmérséklet –10 °C...+45°C –10 °C...+45°C Tárolási hőmérséklet –20 °C...+70 °C –20 °C...+70 °C Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Page 172
±0,15 mm/m befolyással kell számolni. C) A lézervonal szélessége a felület tulajdonságaitól és a környezeti feltételektől függ. D) kivéve az elemfiókot Az ön mérőműszere a típustáblán található 5 gyártási számmal egyértelműen azonosítható. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Hőmérséklet figyelmeztetés h „Error” hibakijelzés Összeszerelés Elemek behelyezése/kicserélése A mérőműszer üzemeltetéséhez alkáli-mangán-elemek vagy akkumulátorok használa- tát javasoljuk. Előfordulhat, hogy 1,2 V akkumulátorokkal kevesebb mérést lehet végrehajtani, mint 1,5 V elemekkel. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
Sohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat után mindig kapcsolja ki a mérőműszert. A lézersugár más személyeket elvakíthat. A mérőműszer kikapcsolásához nyomja be hosszabb időre a 2 mérő gombot. 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 175
2 mérő gombot. Az alsó sorban megjelenik a c aktuális mé- rési eredmény. A középső sorban megjelenik a b előző mérési eredmény. A felső sorban megjelenik az a automatikus összeg (az aktuális és az előző mérési eredmény összege). Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
árnyékot a célfelületre. Befolyások a mérési eredményre Fizikai behatások következtében nem lehet kizárni, hogy a különböző felületeken vég- zett mérések során hibás eredmények is fellépjenek. Ezek: – átlátszó felületek (pl. üveg, víz), 1 609 92A 1Z6 | (11.7.16) Bosch Power Tools...
Page 177
(például a gyors hőmérséklet- lézersugár 8 kilépési pontját, illetve a 7 változás miatt) bepárásodott. vevő lencsét A számított automatikus összeg nagyobb, Ossza fel közbenső lépésekre a számítást mint 99999 m. Bosch Power Tools 1 609 92A 1Z6 | (11.7.16)
A mérőműszer a saját előírásszerű működését minden mérésnél ellenőrzi. Ha a mérő- műszer meghibásodást észlel, a kijelzőn minden kijelzés villog. Ebben az esetben, vagy ha a fent megadott hibaelhárítási intézkedésekkel sem sikerül elhárítani a hibát, küldje el a mérőműszert a kereskedőn keresztül a Bosch-vevőszolgálatnak. Karbantartás és szerviz Karbantartás és tisztítás Tartsa mindig tisztán a mérőműszert.
OBJ_BUCH-2004-006.book Page 179 Monday, July 11, 2016 10:32 AM Magyar | 179 A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozé- kaival kapcsolatos kérdései vannak. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
