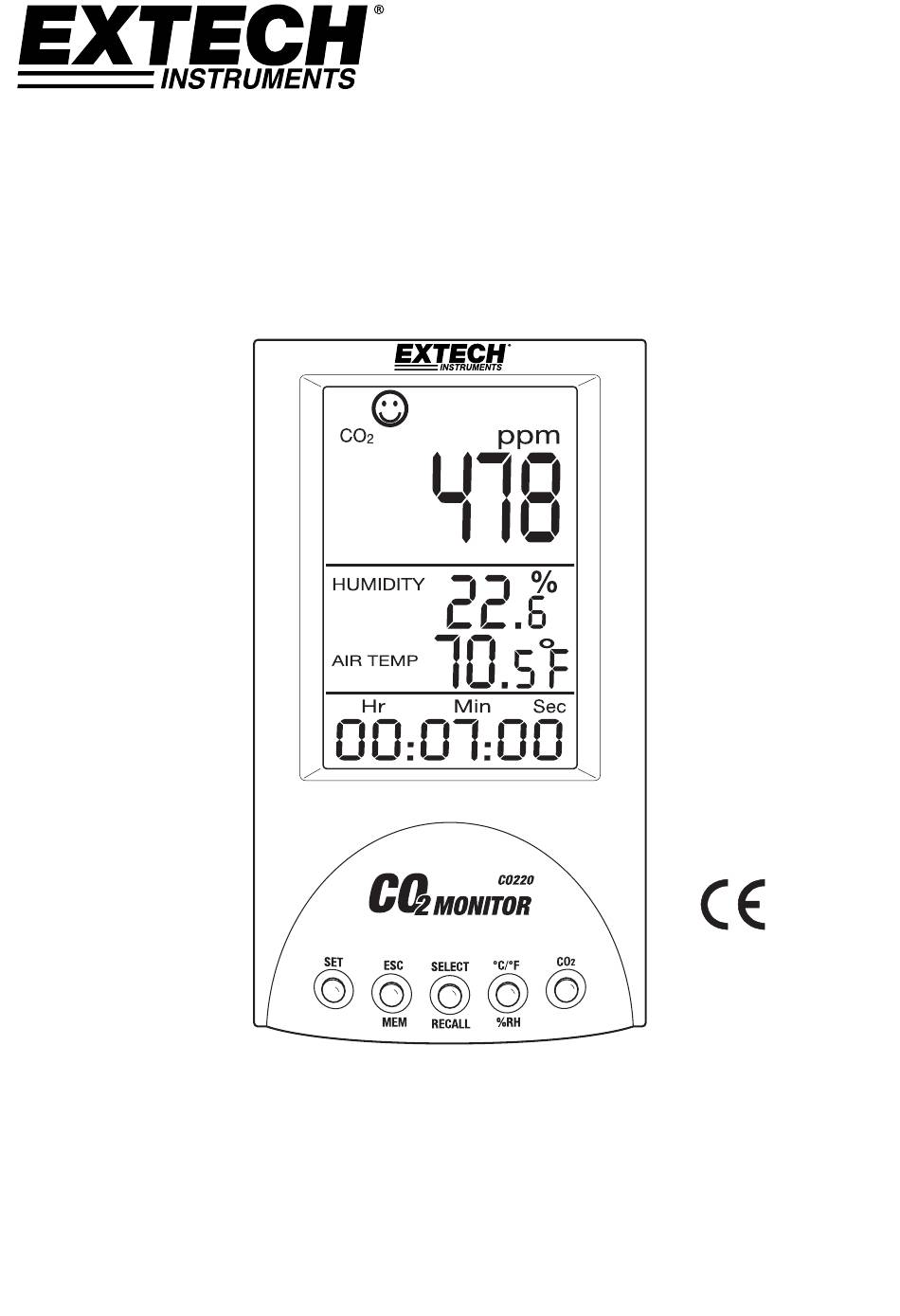

  MANUEL D'UTILISATION



Contrôleur et enregistreur de données de CO

2

Modèle CO220






















Publicité

Table des Matières
loading

Sommaire des Matières pour Extech Instruments CO220

  • Page 1   MANUEL D’UTILISATION        Contrôleur et enregistreur de données de CO     Modèle CO220                                           ...
  • Page 2: Présentation

    Présentation  Toutes nos félicitations pour votre acquisition de cet appareil de mesure du dioxyde de carbone,  modèle CO220. Cet appareil permet de mesurer la concentration de CO , la température de l’air  et l’humidité relative. Le CO200 comporte un enregistreur de données à mémoire (99 points)    pour stockage et récupération de lectures avec estampillage de la date et de l’heure.   Grâce à ses alarmes sonores, cet instrument est idéal pour établir le diagnostic de la qualité de  l’air à l’intérieur (QAI). Le dioxyde de carbone (CO ) est un composant gazeux présent dans  l’atmosphère terrestre. La concentration de CO  dans l’air ambiant naturel s’élève à environ à    0,04 % ou 400 ppm.   Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate,  vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la  dernière version du présent manuel d’utilisation, aux mises à jour sur les produits et au service    d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com).   CARACTÉRISTIQUES     Très grand écran LCD qui permet d’afficher simultanément le niveau de CO , la température  de l’air et l’humidité relative.   Affichage de l’horloge calendrier.   Six (6) icônes indiquent les niveaux de la qualité de l’air : 350/450/700/1 000/1 250/5 000  ppm)   Capteur NDIR à haute stabilité pour détection de CO    Système automatique de calibrage de base (ABC)   Alarme sonore de concentration de CO  élevée avec seuil d’alarme haute réglable  ...
  • Page 3: Descriptions Des Symboles D'affichage

    Litres par seconde et par personne   cfm/p  Pieds cubes à la minute et par personne   WB  Température de bulbe humide   DP  Température du point de rosée   MAX/MIN  Lecture maximale ou minimale     DESCRIPTION DES BOUTONS‐POUSSOIRS  SET (Configuration) Accéder au mode de configuration    Enregistrer et confirmer les paramètres   ESC ‐ MEM  Quitter les pages de configuration et de programmation   Terminer une session de calibrage    Enregistreur de données à mémoire (99 points)  SELECT/RECALL   Sélectionner/rappeler et supprimer les lectures contenues dans la    mémoire de l’enregistreur de données F ‐ %RH  Changer les modes de température/humidité relative et les unités de    mesure de la température      Faire défiler les pages du mode CO     3                                                  CO220‐fr‐FR_V1.3   07/13 ...
  • Page 4: Fonctionnement

    0,5  A.  L’utilisation  d’un  adaptateur  secteur    de tiers risque d’endommager l’appareil. L’écran LCD affiche la concentration de CO  actuelle, la température  de l’air, l’humidité relative, la date et l’heure (la date et l’heure  s’affichent alternativement toutes les 10 secondes). Six icônes  visages indiquent le niveau de la qualité de l’air à l’intérieur et  s’affichent dans la zone d’affichage supérieure (référez‐vous au schéma de droite et à la  section intitulée « Symboles d’affichage » présentée plus haut dans le présent manuel    pour obtenir de plus amples informations). MESURES DE CO  : FACTEURS À PRENDRE EN COMPTE  L’appareil commence à effectuer des mesures lorsqu’il est mis sous tension et met à jour les  lectures toutes les 6 secondes.  Temps de réponse : 10 secondes pour le CO  et 2 secondes pour l’humidité relative.  En cas de changement des conditions environnementales (par exemple, une oscillation entre  température basse et température élevée), veuillez patienter 30 secondes pour que les lectures  de CO  se stabilisent et 30 minutes pour les lectures de l’humidité relative.    REMARQUE : Ne tenez pas l’appareil près de la bouche, ni d’aucune autre source de CO CHANGEMENT DES UNITÉS DE TEMPERATURE ( F)  Pour changer les unités de mesure de température affichées :  1. Appuyez et maintenez enfoncée la touche SET  2. Pendant que vous maintenez enfoncée la touche SET, appuyez sur la touche  F  3. Répétez ces étapes pour changer à nouveau les unités    4                                                  CO220‐fr‐FR_V1.3   07/13 ...
  • Page 5: Pages D'affichage De Co

    PAGES D’AFFICHAGE DE CO    Appuyez sur la touche CO  pour changer la page d’affichage de CO  dans la partie supérieure  de l’écran LCD. Les pages sont illustrées ci‐dessous pour les modes CO , Max‐Min, TWA, STEL,    IPS% et cfm/p.         MOYENNE PONDERÉE DANS LE TEMPS (TWA)  La TWA représente la moyenne pondérée dans le temps (8 heures) ; l’appareil met à jour la  lecture toutes les 60 secondes. En cas de mise sous tension de l’appareil depuis moins de 8  heures, la valeur TWA correspond à la moyenne pondérée des lectures relevées depuis la mise    sous tension de l’appareil. LIMITE D’EXPOSITION DE COURTE DURÉE (STEL)  La STEL représente la limite d’exposition de courte durée (une moyenne pondérée pour une  période de 15 minutes) ; l’appareil met à jour les lectures toutes les 60 secondes. En cas de mise  sous tension de l’appareil depuis moins de 15 minutes, la valeur STEL indique la moyenne    pondérée des lectures relevées depuis la mise sous tension de l’appareil. LPS%  LPS% représente les litres par seconde et par personne  5                                                  CO220‐fr‐FR_V1.3   07/13 ...
  • Page 6: Changement De La Combinaison D'affichage Du 2Nd Niveau

    CFM/P  CFM/P représente les pieds cubes à la minute et par personne.  VENT.R (ventilation contrôlée à la demande basée sur la valeur de CO )  La ventilation contrôlée à la demande basée sur la valeur de CO  fait référence à la pratique qui  consiste à utiliser les concentrations de dioxyde de carbone comme indicateur d’un taux de  ventilation par personne. Dans ce contexte, le CO  est surveillé en tant que sous‐produit de la  respiration et non comme contaminant à l’intérieur. Le rythme auquel les personnes produisent  du CO  varie en fonction de l’alimentation et de la santé, y compris la durée et l’intensité des  activités physiques. Plus une activité demande d’effort, plus la production de dioxyde de    carbone est élevée. CHANGEMENT DE LA COMBINAISON D’AFFICHAGE DU 2ND NIVEAU   Des pressions répétées exercées sur la touche C/F‐RH% permettent de faire défiler les  combinaisons de paramètres suivantes:   Humidité + Température de l’Air   Humidité + Température de bulbe humide   Humidité + Température du point de rosée  MÉMOIRE MAX‐MIN   L’appareil enregistre automatiquement les lectures maximales et minimales lors de sa mise sous  tension. En mode normal, appuyez sur la touche CO pour afficher les valeurs maximales et  2  minimales de CO . Lorsque la lecture maximale ou minimale s’affiche, appuyez et maintenez  enfoncée la touche SELECT/RECALL pour réinitialiser la mémoire MAX ou MIN. L’indicateur « Clr  » s’affiche pendant 2 secondes, puis l’écran commence à repérer les lectures maximales et    minimales. 6                                                  CO220‐fr‐FR_V1.3   07/13 ...
  • Page 7 99 LECTURES STOCKÉES DANS LA MÉMOIRE DE  L’ENREGISTREUR DE DONNÉES  L’utilisateur a la possibilité de stocker jusqu’à 99 lectures de CO  en  mémoire pour rappel ultérieur. Appuyez un court instant sur la touche  ESC‐MEM pour enregistrer la lecture de CO  en cours avec  estampillage de la date et l’heure. L’appareil émet un bref signal  sonore, puis le numéro de l’emplacement de mémoire remplace la    lecture d’HR pendant 2 secondes avant de retourner à la lecture d’HR. Lorsque la mémoire est pleine, l’appareil supprime le premier point  de données stockées, puis continue la suppression des lectures existantes au fur et à  mesure de l’enregistrement de nouvelles lectures.  Pour rappeler les données, utilisez la touche SELECT/RECALL. L'affichage de la zone médiane  indique le numéro de l'emplacement de mémoire et l'affichage de la zone supérieure  indique la lecture stockée en ppm. L’affichage de la zone inférieure indique l’estampillage  de la date et l’heure de la lecture affichée.  Appuyez un court instant sur la touche  F‐RH% pour retourner au mode de  fonctionnement normal.  Appuyez et maintenez enfoncée la touche SELECT/RECALL pour réinitialiser la mémoire contenant  99 points de données, l’indicateur « Clr » s’affiche pendant 2 secondes avant de retourner au  mode d’affichage normal.    7                                                  CO220‐fr‐FR_V1.3   07/13 ...
  • Page 8: Mode Configuration

    Mode Configuration  En mode de fonctionnement normal, appuyez et maintenez enfoncée la touche SET pendant 2  secondes pour accéder au mode SETUP (Configuration).  Paramétrage de l’année  Lorsque le nombre de deux chiffres de l’année s’affiche, utilisez la touche SELECT pour    augmenter la valeur de l’année. Appuyez sur la touche SET pour passer au paramètre suivant. Paramétrage du mois  Lorsque le nombre de deux chiffres du mois s’affiche sur l’écran LCD, appuyez sur la touche    SELECT pour augmenter le mois. Appuyez sur la touche SET pour passer au paramètre suivant. Paramétrage de la date  Lorsque la date indiquée en deux chiffres s’affiche sur l’écran LCD, appuyez sur la touche SELECT  pour augmenter la date. Appuyez sur la touche SET pour enregistrer ce paramètre et pour passer    au paramètre suivant. Paramétrage des heures  Lorsque l’heure indiquée en deux chiffres s’affiche sur l’écran LCD, appuyez sur la touche SELECT    pour augmenter l’heure. Appuyez sur la touche SET pour passer au paramètre suivant. Paramétrage des minutes  Lorsque la valeur indiquée en deux chiffres des minutes s’affiche sur l’écran LCD, appuyez sur la  touche SELECT pour augmenter les minutes. Appuyez sur la touche SET pour passer au    paramètre suivant. Paramétrage des secondes  Lorsque la valeur indiquée en deux chiffres des secondes s’affiche sur l’écran LCD, appuyez sur la  touche SELECT pour augmenter les secondes. Appuyez sur la touche SET pour passer au    paramètre suivant (alarme haute ci‐dessous). 8                                                  CO220‐fr‐FR_V1.3   07/13 ...
  • Page 9 Alarme de CO  élevé  En mode SETUP, après paramétrage de la date et de l’heure (tel qu’indiqué en détail ci‐dessus)  l’indicateur A‐on s’affiche dans la partie supérieure de l’écran. Appuyez sur la touche SELECT    pour activer ou désactiver l’alarme. Référez‐vous au schéma ci‐dessous.   Lorsque l’alarme est activée, appuyez sur la touche « SET » pour enregistrer le paramètre, puis  passez au paramétrage de l’alarme de dépassement de CO .  L’appareil affiche 1 000 ppm de CO  comme alarme par défaut. Pour modifier l’alarme haute,  appuyez sur la touche SELECT pour augmenter la valeur (appuyez et maintenez enfoncée la  touche SELECT pour effectuer un défilement plus rapide). Appuyez sur la touche SET pour  enregistrer une valeur, puis appuyez sur la touche ESC pour retourner au mode de    fonctionnement normal.  Désormais, lorsque la lecture dépassera la limite programmée, l’appareil émettra un signal  sonore une fois par seconde. L’appareil fait sonner l'alarme jusqu’à la fin du dépassement de la  limite d’alarme, à la modification de la valeur de la limite d’alarme par l’utilisateur, à la    désactivation de l’alarme tel qu'indiqué ci‐dessus ou à la mise hors tension de l’appareil. 9                                                  CO220‐fr‐FR_V1.3   07/13 ...
  • Page 10: Système Automatique De Calibrage De Base (Abc)

    0,1°  ± 0,6 °C/1,0 °F     14 à 140 °F  ± 3 % (10 à 90 %)      ± 5 % (< 10 % ou > 90 %)  Humidité relative 0,1 à 99,9 % 0,1 %    à 25 °C     Affichage  Écran multifonction LCD à triple affichage Type de capteur   : Technologie NDIR (infrarouge non dispersif)   Humidité : Capteur de capacité ;     Température (air) : Thermistance   Enregistrement des données  99 points   Conditions de fonctionnement  0 à 50 °C (32 à 122 °F) ; 5 à 80 % d’HR   Conditions de rangement ‐ 20 à 50 °C (14 à 122 °F) ; 5 à 90 % d’HR   Alimentation  Adaptateur universel 9 V DC    Dimensions   155 x 87 x 81,5 mm (6,1 x 3,4 x 3,2 pouces)   Poids  178 g (6,2 on) 10                                                  CO220‐fr‐FR_V1.3   07/13 ...
  • Page 11: Dépannage

    Codes d’erreur :  E‐1   Capteur de CO Retournez l’appareil pour réparation   endommagé E‐2   Capteur d’humidité  Retournez l’appareil pour réparation endommagé. E‐3   Capteur de température  Retournez l’appareil pour réparation endommagé E‐4  Température de  Placez l’appareil sous une  fonctionnement trop  température ambiante normale    élevée pendant 30 minutes. Si l’anomalie  persiste, retournez‐le pour    réparation. E‐5  Température de  Placez l’appareil sous une  fonctionnement trop  température ambiante normale    basse pendant 30 minutes. Si l’anomalie  persiste, retournez‐le pour    réparation. E‐6  Panne du matériel Retournez l’appareil pour réparation 11                                                  CO220‐fr‐FR_V1.3   07/13 ...
  • Page 12: Clause D'exclusion De Responsabilité

      accéléré et une légère nausée peuvent également être ressentis.   > 5 000 ppm : l’exposition peut entraîner une grave carence en oxygène pouvant entraîner    une lésion cérébrale irréversible, le coma, voire la mort.    Limites réglementaires d’exposition    Norme ASHRAE 62‐1989 : 1 000 ppm : La concentration de CO  dans tout bâtiment    occupé ne doit pas dépasser 1 000 ppm.  OSHA : 5 000 ppm : La moyenne pondérée dans le temps sur cinq jours de travail de 8    heures ne doit pas dépasser 5 000 ppm  Building bulletin 101 (Bb101) : 1 500 ppm. Les normes en vigueur au Royaume‐Uni  relatives aux écoles stipulent que le taux de CO  en moyenne pour une journée entière    (c.‐à‐d. de 9h00 à 15h30) ne doit pas dépasser 1 500 ppm.  Allemagne, Japon, Australie, Royaume‐Uni : 5 000 ppm, la limite d’exposition    professionnelle pour une moyenne pondérée de 8 heures s’élève à 5 000 ppm.                   Copyright © 2013 FLIR Systems, Inc.  Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit  www.extech.com  12                                                  CO220‐fr‐FR_V1.3   07/13 ...
