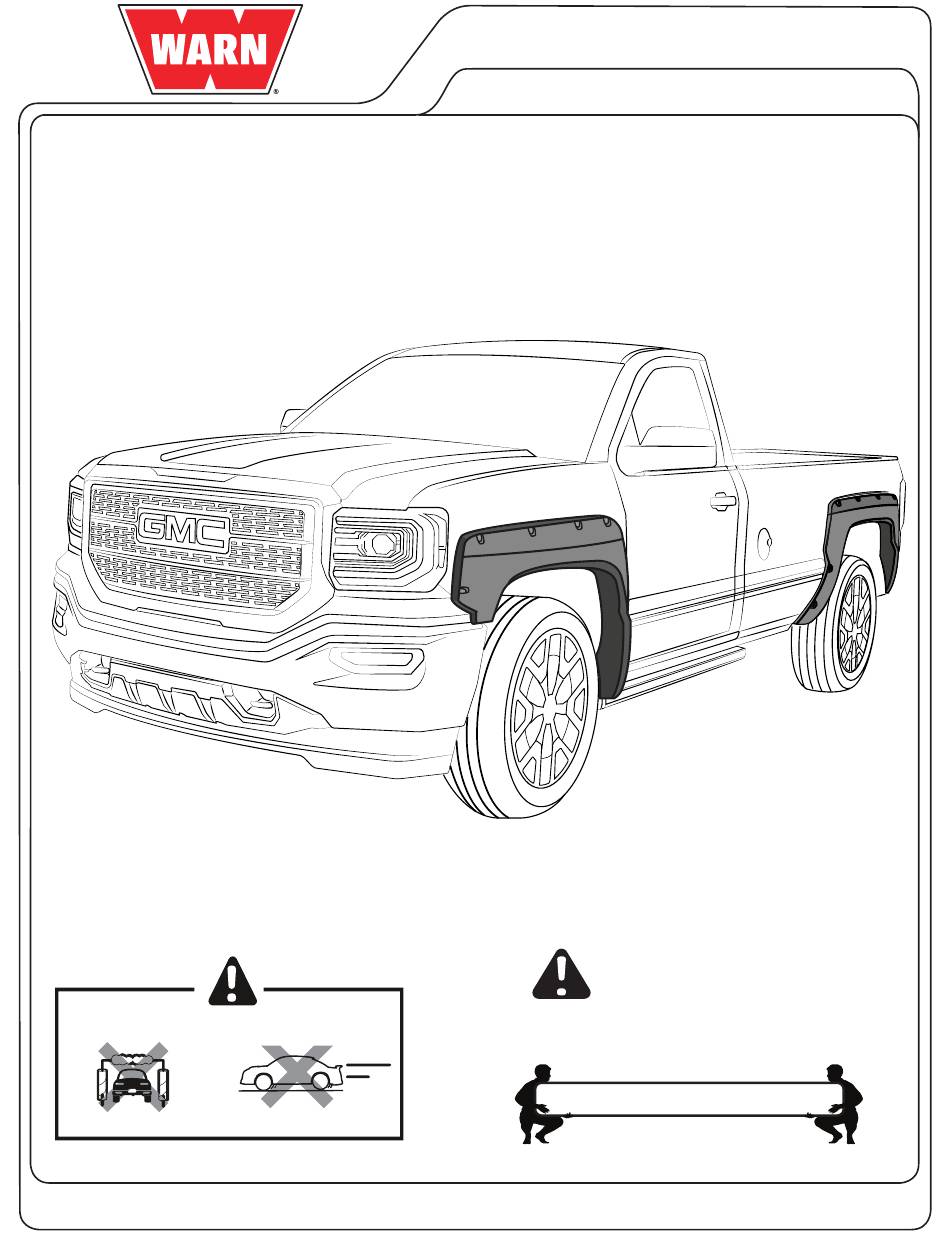

GMC - SIERRA 2016
GUIDE D'INSTALLATION
4X FENDER FLARE SET 2016+ SIERRA
NUMÉRO DE PIÈCE: 102026
24 HEURES APRÈS
L'INSTALLATION
Lisez le guide d'installation
avant de commencer
Ne pas laver
Conduire
le véhicule
lentement
Il est recommandé deux personnes pour
l'installation
88.5 km/heure
PG.
1
DATE DE LA DERNIÈRE RÉVISION: 09.08.18
www.warn.com

Publicité

Table des Matières
loading

Sommaire des Matières pour Warn 102026

  • Page 1 GMC - SIERRA 2016 GUIDE D’INSTALLATION 4X FENDER FLARE SET 2016+ SIERRA NUMÉRO DE PIÈCE: 102026 24 HEURES APRÈS L’INSTALLATION Lisez le guide d’installation avant de commencer Ne pas laver Conduire le véhicule lentement Il est recommandé deux personnes pour l’installation...
  • Page 2 GMC - SIERRA 2016 GUIDE D’INSTALLATION OUTILS ¼” 1/2” 7 mm T -15 ACCESSOIRES *Déjà installé sur la pièce ITEM DESCRIPTION ILLUSTRATION QUANTITÉ *DES FIXATIONS EN CAOUTCHOUC 36 pcs SUPER-BOLTS *DES VIS EN ACIER INOXYDABLE 36 pcs M6 X 14 33 ft PROFIL EN CAOUTCHOUC PVC AUTOMOTIVE ADHESION PROMOTER...
  • Page 3: Des Ailes Avant

    BOTTOM VIEW 1/2” VISSEZ MARQUEZ LE CONTOUR & LA POSITION DE CHAQUE SUPER BOLT DES MARQUES MARQUEZ AUTOUR D’ÉLARGISSEURS SUR LE VÉHICULE ET AUSSI T -15 7 mm SUR LA POSITIONS DES SUPER-BOLT. DATE DE LA DERNIÈRE RÉVISION: 09.08.18 www.warn.com...
  • Page 4 GMC - SIERRA 2016 GUIDE D’INSTALLATION DÉVISSEZ ET RETIREZ LA PIÈCE NETTOYEZ PREMIÈREMENT NETTOYEZ LA ZONE D’INSTALLATION AVEC ACÉTONE T -15 7 mm RETIREZ LES BANDES BLEUES APPLIQUEZ PROMOTEUR D’ADHÉSION TESA ZONE D’APPLICATION VUE DE L’INTÉRIEUR ASSUREZ-VOUS QUE LA SURFACE DU VÉHICULE EST AU-DESSUS DE 60°F / 16°C AVANT.
  • Page 5 GMC - SIERRA 2016 GUIDE D’INSTALLATION APPLIQUEZ PRESSION SUR CHAQUE SUPER BOLT DÉVISSEZ T -15 7 mm RETIREZ LA PIÈCE DÉVISSEZ LES VIS SUPER BOLTS (B) ¼” DATE DE LA DERNIÈRE RÉVISION: 09.08.18 www.warn.com...
  • Page 6: Installation Des Super-Bolts

    GMC - SIERRA 2016 GUIDE D’INSTALLATION INSTALLATION DES SUPER-BOLTS APPLIQUEZ PRESSION AVEC UN PLIOIR PLASTIQUE ATTENTION IL FAUT D’APPLIQUER TANT DE PRESSION QUE POSSIBLE SUR LES BORDS ET CENTRE DES SUPER BOLTS POUR UNE BONNE ADHÉSION. 40-50 N/cm SUPER BOLT STUDS POINTS DE PRESSION Un plein contact entre la bande et le substrat est importante pour le mieux performance de l’adhésif.
  • Page 7: Vue De L'intérieur

    D’AILES VHB TAPE STUD VUE DE L’INTÉRIEUR PLACEZ DÉBUT RETIREZ LA BANDE VISSEZ LES VIS SUPER BOLTS (B) APPLIQUEZ UNE GOUTTE DE LOCTITE DANS LES SUPER BOLTS VISSEZ À LA MAIN ATTENTION ¼” DATE DE LA DERNIÈRE RÉVISION: 09.08.18 www.warn.com...
  • Page 8 GMC - SIERRA 2016 GUIDE D’INSTALLATION PLACEZ LES S-CLIPS VISSEZ 7 mm VUE DE T -15 DESSOUS NETTOYEZ DES MARQUES PLACEZ LE U-CLIP POUR MAINTENIR ENSEMBLE LE SUPPORT EN ACIER INOXYDABLE INSTALLÉ PRÉCÉDEMMENT ET L’ELARGISSEUR USA 800 543 9276 DATE DE LA DERNIÈRE RÉVISION: 09.08.18...
  • Page 9: Des Ailes Arrière

    DÉVISSEZ ET RETIREZ DES PARE-BOUE NETTOYEZ PLACEZ LA PIÈCE VISSEZ MARQUEZ LE CONTOUR & LA POSITION DE CHAQUE SUPER BOLT DES MARQUES MARQUEZ AUTOUR D’ÉLARGISSEURS SUR LE VÉHICULE ET AUSSI SUR LA POSITIONS DES SUPER-BOLT. DATE DE LA DERNIÈRE RÉVISION: 09.08.18 www.warn.com...
  • Page 10: Zone D'application

    GMC - SIERRA 2016 GUIDE D’INSTALLATION DÉVISSEZ ET RETIREZ LA PIÈCE NETTOYEZ APPLIQUEZ PROMOTEUR D’ADHÉSION TESA PREMIÈREMENT NETTOYEZ LA ZONE ZONE D’INSTALLATION AVEC ACÉTONE D’APPLICATION RETIREZ LES BANDES BLEUES PLACEZ ALLIGNEZ L’ELARGISSEUR AVEC VUE DE L’INTÉRIEUR DES MARQUES ET PLACEZ ASSUREZ-VOUS QUE LA SURFACE DU VÉHICULE EST AU-DESSUS DE 60°F / 16°C AVANT.
  • Page 11 GMC - SIERRA 2016 GUIDE D’INSTALLATION VISSEZ APPLIQUEZ PRESSION SUR CHAQUE SUPER BOLT DÉVISSEZ DÉVISSEZ LES VIS SUPER BOLTS (B) ¼” RETIREZ LA PIÈCE DATE DE LA DERNIÈRE RÉVISION: 09.08.18 www.warn.com...
  • Page 12 GMC - SIERRA 2016 GUIDE D’INSTALLATION INSTALLATION DES SUPER-BOLTS APPLIQUEZ PRESSION AVEC UN PLIOIR PLASTIQUE ATTENTION IL FAUT D’APPLIQUER TANT DE PRESSION QUE POSSIBLE SUR LES BORDS ET CENTRE DES SUPER BOLTS POUR UNE BONNE ADHÉSION. 40-50 N/cm SUPER BOLT STUDS POINTS DE PRESSION Un plein contact entre la bande et le substrat est importante pour le mieux performance de l’adhésif.
  • Page 13 PLACEZ LE PROFIL EN CAOUTCHOUC PVC VUE DE L’INTÉRIEUR RETIREZ LA BANDE DÉBUT PLACEZ VISSEZ VISSEZ LES VIS SUPER BOLTS (B) APPLIQUEZ UNE GOUTTE DE LOCTITE DANS LES SUPER BOLTS VISSEZ À LA MAIN ATTENTION ¼” DATE DE LA DERNIÈRE RÉVISION: 09.08.18 www.warn.com...
  • Page 14: Voilá Le Kit D'elargisseurs D'ailes Installé

    GMC - SIERRA 2016 GUIDE D’INSTALLATION PLACEZ LES U-CLIPS NETTOYEZ DES MARQUES PLACEZ LES PUSH PINS VOILÁ LE KIT D’ELARGISSEURS D’AILES INSTALLÉ USA 800 543 9276 DATE DE LA DERNIÈRE RÉVISION: 09.08.18...
