Connexion du moteur
Tension d'essai nominale (U me):
Intensités de test nominales (par phase):
Plage de fréquences (fn):

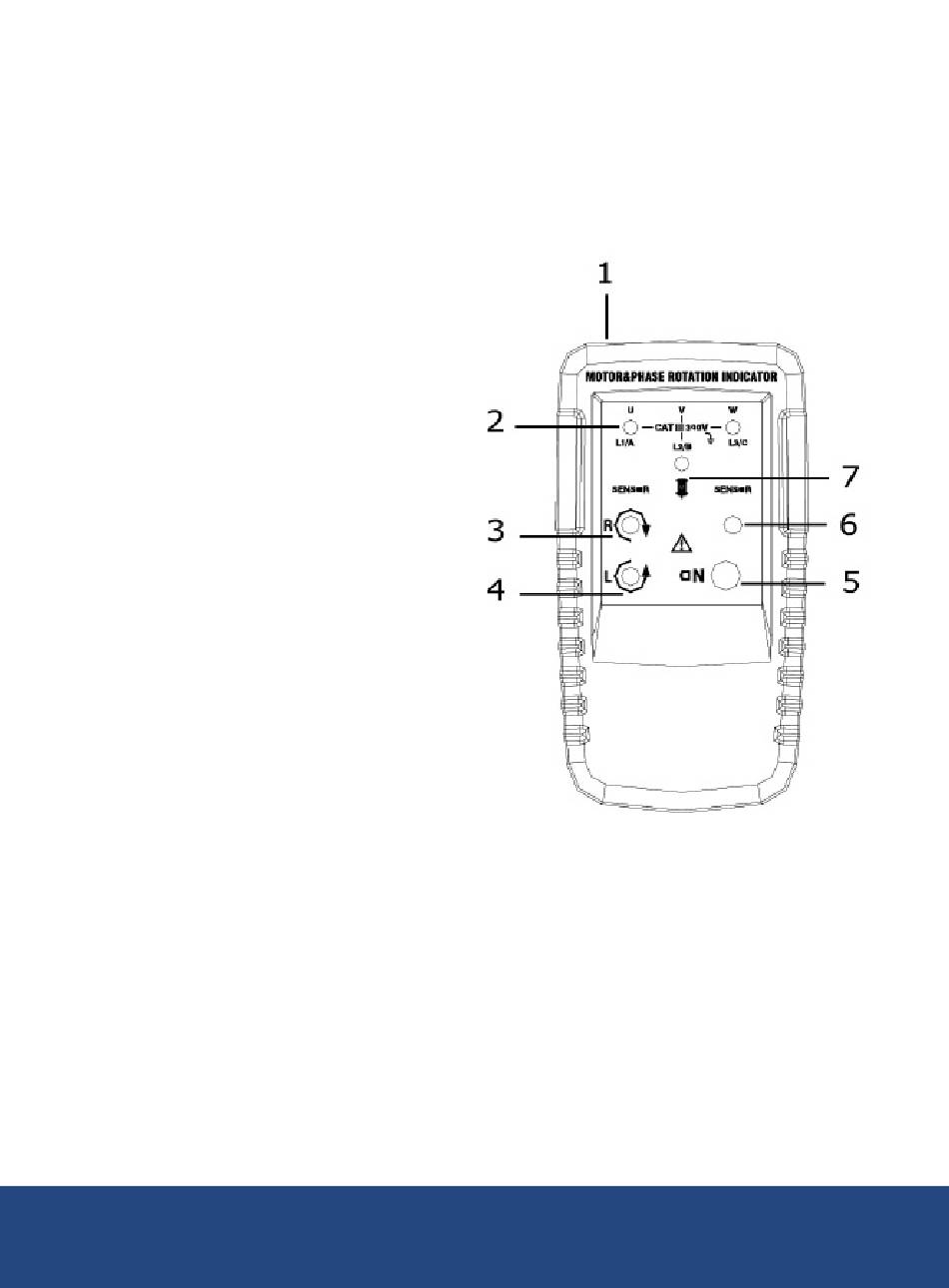

Description de l'instrument
1.
Prise d'entrée du câble de test
2.
Voyants L1, L2, L3
3.
Indicateur ACL
de rotation horaire
4.
Indicateur ACL
de rotation antihoraire
5.
Bouton ON/OFF
6.
Voyant ON/OFF
7.
Symbole d'orientation
Mode d'emploi
Détermination de la direction du champ tournant
1.
Branchez une extrémité du câble de test au compteur. Assurez-
vous que les câbles de test L1, L2 et L3 sont branchés aux prises
d'entrée correspondantes.
2.
Branchez les sondes de test à l'autre extrémité des câbles de test.
3.
Branchez les sondes de test aux trois phases principales.
Appuyez sur le bouton ON/OFF. Le voyant ON vert indique que
l'appareil est prêt pour les tests. L'indicateur de rotation horaire
ou l'indicateur de rotation antihoraire s'allumera pour indiquer la
direction du champ tournant présent.
1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com
reedinstruments
www
REED Instruments
1 à 400V AC
Moins de 3.5mA
2 à 400HZ
com
suite ...
