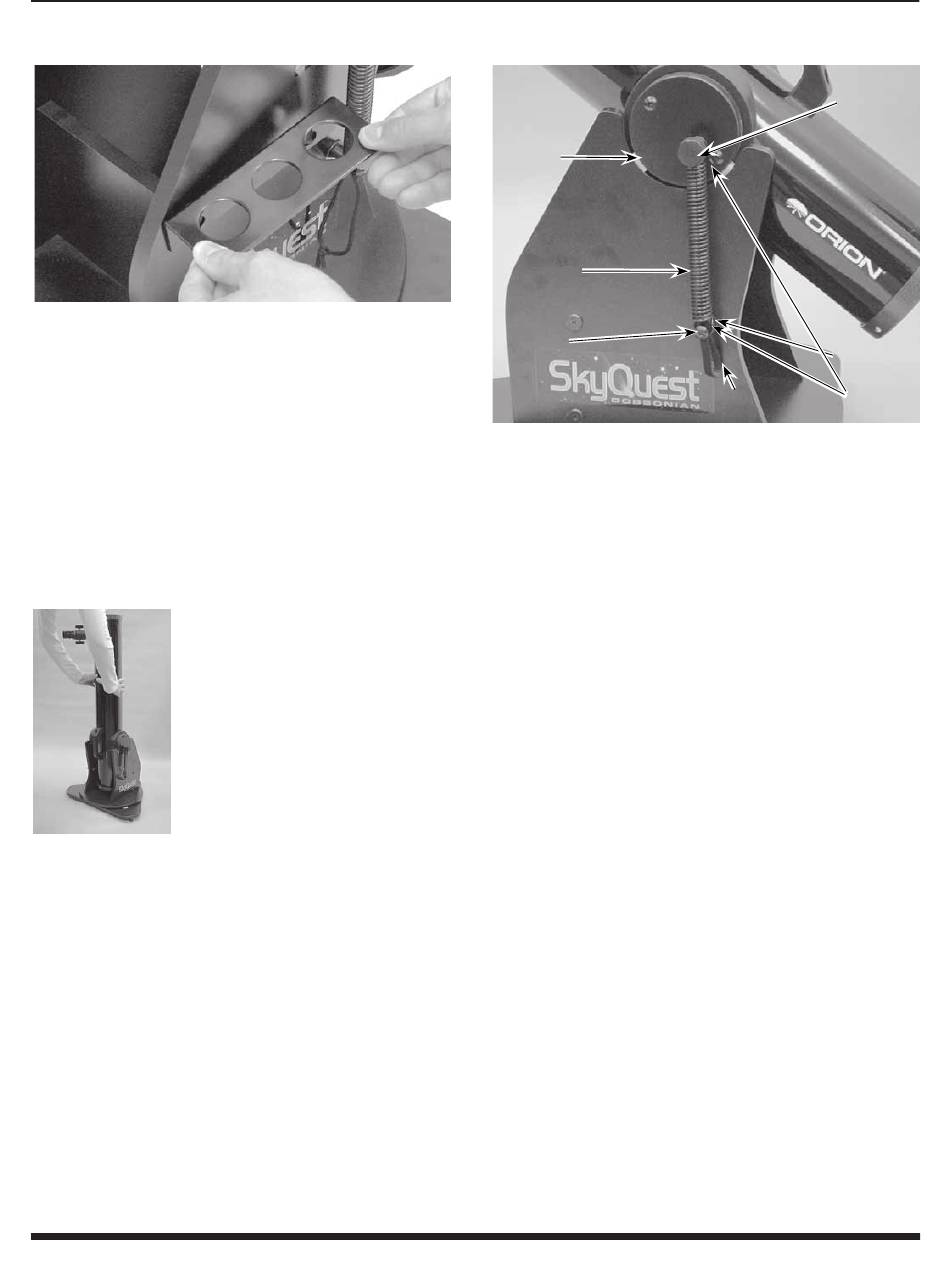

Figure 4. À l'aide des deux vis fournies, installez la tablette porte-
oculaires en aluminium dans les avant-trous situés à mi-hauteur du
panneau gauche de la base.
vous pouvez l'installer afin qu'il soit fixé en permanence. Au
centre du panneau gauche se trouvent deux trous pré-percés,
écartés d'environ 10 cm. Prendre les vis à bois noires emballées
avec la tablette et les visser dans ces avant-trous sur trois tours.
Puis suspendre la tablette aux vis à bois par ses orifices de
type « trou de serrure » et continuez de serrer. Si vous voulez
pouvoir détacher la tablette porte-oculaires, ne serrez pas trop
les vis. Vérifiez que les vis sont assez desserrées pour soulever
la tablette porte-oculaires et dégagez-la des vis par ses orifices.
Si vous voulez que la tablette porte-oculaires soit attachée
définitivement, serrez les vis. (Figure 4)
Figure 5. Réglez le tube optique sur le
« berceau » de la base de sorte que les
paliers latéraux d'altitude du tube reposent
sur les « patins » de plastique blanc.
Positionner le télescope comme illustré de
manière à ce qu'il ne tombe pas avant que
le système CorrecTension ne soit installé
et enclenché.
Montage du tube optique sur la base dobson
Soulevez le tube optique et placez les paliers d'altitude dans le
« berceau » de la base. Le tube n'est pas encore bien équilibré,
puisque le système CorrecTension n'a pas été installé. Pour
l'instant, maintenez le tube en position verticale, comme le
montre la Figure 5.
Montage du Système d'optimisation de Friction
CorrecTension (XT)
Pour installer le système CorrecTension, suivez ces étapes en
vous référant à la Figure 6 :
1. Positionnez l'une des entretoises noires en nylon dans une
vis noire cruciforme. La partie la plus étroite de l'entretoise
doit venir contre la tête de la vis. Glissez l'une des rondelles
noires 1/4" (6 mm) sur l'extrémité de la vis. Ensuite, vissez
Palier latéral
d'altitude
Ressort
Vis cruciforme
(noir)
Figure 6. Vue rapprochée du système CorrecTension.
la vis dans le trou à la base du panneau latéral, en dessous
du berceau. La vis doit être guidée dans l'avant-trou. Utilisez
un tournevis cruciforme pour serrer le boulon. Répétez cette
opération sur l'autre panneau latéral.
2. Ensuite, insérez l'une des vis au bout rond en plastique dans
l'anneau d'un des ressorts. Glissez une entretoise noire en
nylon dans la vis de manière à ce que sa partie la plus étroite
soit du côté du bout rond de la vis. Vissez l'ensemble dans
le trou en laiton du palier latéral d'altitude et serrez bien.
L'anneau du ressort doit venir se placer contre l'extrémité la
plus étroite de l'entretoise. Répétez cette opération sur l'autre
palier latéral d'altitude.
3 Attachez un anneau à tirer à l'extrémité libre de chaque ressort.
Glissez l'anneau à tirer pas son ouverture dans l'anneau situé
à l'extrémité du ressort.
4. Tirez vers le bas chaque ressort par son anneau à tirer et
positionnez l'anneau à l'extrémité du ressort entre la tête de
la vis cruciforme noire (installée lors de la première étape) et
la partie étroite de l'entretoise en nylon, comme l'indique la
Figure 7. Inutile d'attacher les deux ressorts simultanément,
vous pouvez les fixer l'un après l'autre.
Maintenant, le système CorrecTension est installé et engagé.
Si vous voulez détacher le tube de la base, il vous faudra tout
d'abord détacher les ressorts de ces points d'attache de la
base Dobson. Positionnez le tube en position verticale avant
de réaliser cette opération, ou il risquerait de tomber. Pour ne
pas les égarer, laissez les ressorts attachés aux paliers latéraux
d'altitude.
installation du chercheur
Le SkyQuest XT4.5 est livré avec un chercheur 6x26 achromatique
redressé de haute qualité. (Figure 8a) Le chiffre « 6 » signifie
qu'il agrandit 6 fois, le « 26 » signifie qu'il a une lentille de 26 mm
de diamètre effectif, et « redressé » signifie que l'image dans le
champ apparaîtra à l'endroit, comme elle serait vue à l'œil nu.
Vis avec
bouton rond
Rondelle 1/4"
(noire, 6 mm)
Anneau à tirer
Entretoises
noires en nylon
5
