2. Montage
Maintenant que vous avez déballé les boîtes et que vous
vous êtes familiarisé avec les différentes pièces, vous pouvez
commencer le montage. Les optiques du télescope ont déjà été
installées dans le tube, la majeure partie du montage concerne
désormais la base Dobson.
Montage de la base dobson
Consultez la Figure 2 pendant le montage de la base. La base ne
doit être montée qu'une seule fois. Le processus d'assemblage
prend environ 30 minutes et nécessite un tournevis cruciforme
et une clé à molette réglable. Serrez les vis fermement, mais
prenez garde à ne pas abîmer les orifices en serrant trop fort.
Les enfants de moins de 12 ans doivent être assistés d'un adulte.
1. À l'aide d'un tournevis cruciforme, serrez les pieds en
C
D
A

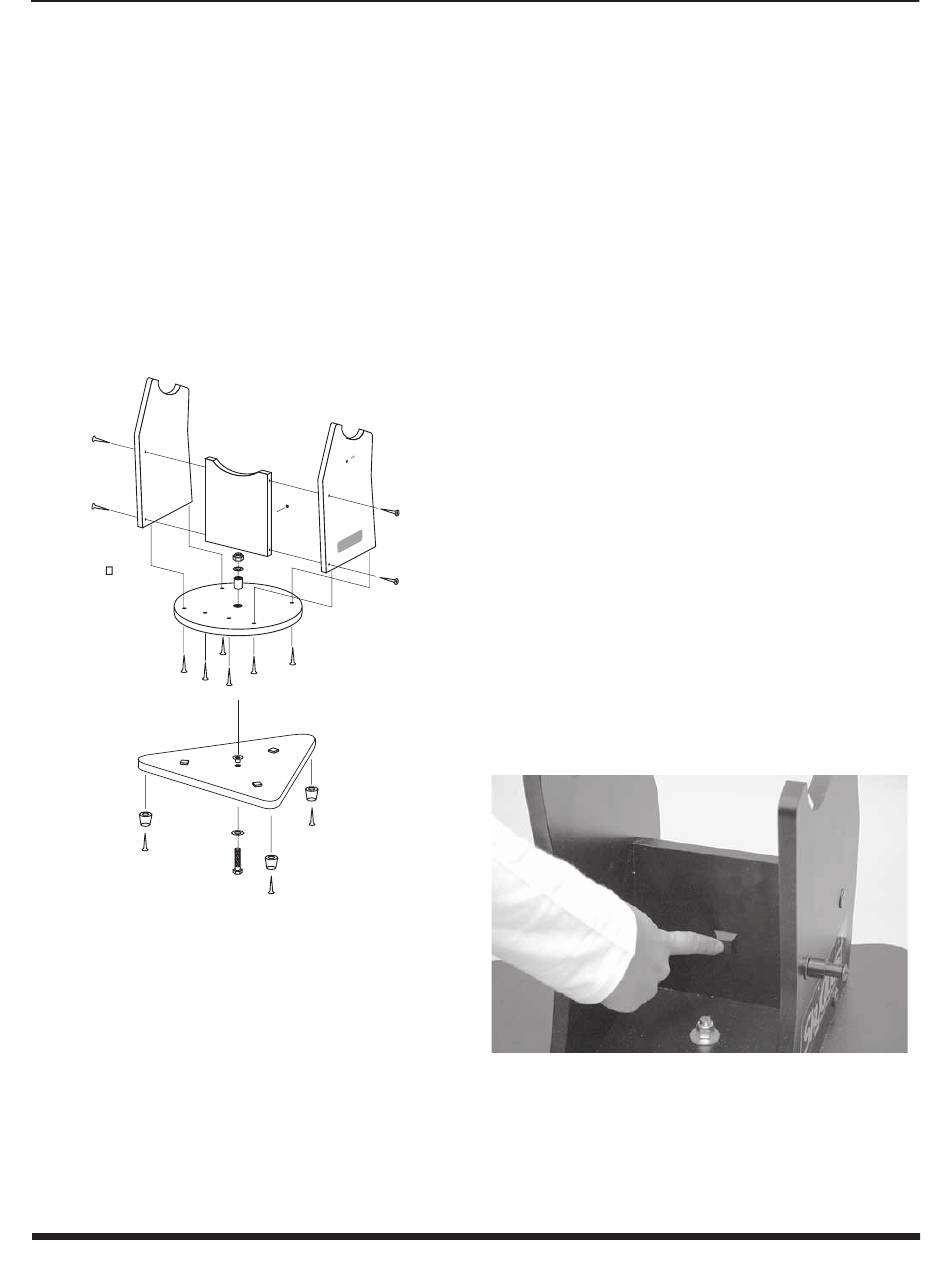

Figure 2. Vue d'ensemble de la base Dobson.
plastique au dessous de la plaque inférieure (A), utilisant les
vis à bois autotaraudeuses fournies. Insérez les vis dans les
pieds et vissez-les dans les avant-trous.
2. Attachez sans trop serrer le panneau avant (B) aux deux
panneaux latéraux (C) avec quatre vis d'assemblage de la
base, dans les avant-trous. Les panneaux latéraux doivent être
orientés de manière à ce que les étiquettes SkyQuest soient
tournées vers l'extérieur. Ne serrez pas encore complètement
les vis.
3. Avec les six vis restantes, fixer les deux panneaux latéraux
(C) et le panneau avant (B) dans les avant-trous de la plaque
supérieure (D).
4
C
B
L
I
H
E
K
F
G
4. Serrez les quatre vis installées précédemment. Enfoncez un
capuchon de plastique sur la tête de chacune de ces vis.
5. Insérez la bague blanche en nylon (E) dans l'orifice du centre
de la plaque supérieure (D). Appuyez sur la bague en nylon
pour qu'elle entre totalement dans la plaque supérieure. La
bague en nylon doit être enfoncée à ras de la surface de la
plaque supérieure.
6. Insérez l'écrou à griffes (K) dans le trou au centre de la
plaque inférieure (A) de manière à ce que la tête de l'écrou
soit du même côté que les pieds en Téflon. Vissez le grand
boulon à de tête hexagonale (G) avec une rondelle 3/8" (F)
(9 mm) dans la plaque inférieure et l'écrou-T jusqu'à ce qu'il
soit fermement fixé.
7. Positionnez la plaque supérieure (D) (avec les panneaux
latéraux attachés) au-dessus de la plaque inférieure et
appliquez-la de façon à ce que le boulon traverse l'entretoise
en nylon par l'orifice du centre de la plaque supérieure.
Ensuite, vissez la rondelle 3/8" restante (H) et l'écrou de
verrouillage (I) sur la tige du boulon. Il vous faudra peut-être
tenir la tête du boulon à l'aide d'une autre clé à molette ou
d'une pince. Serrez l'écrou de verrouillage à l'aide de la clé
juste assez pour permettre une légère séparation des plaques
de base supérieure et inférieure lorsque le support est relevé.
L'écrou de verrouillage sert simplement à éviter que les deux
plaques se séparent lorsqu'on déplace le télescope. Serrer
trop fort l'écrou de verrouillage (I) empêcherait la rotation
azimutale (à l'horizontale).
8. Le tampon en caoutchouc (L) offre une butée au mouvement
d'altitude du télescope. Il évite que le miroir du télescope ne
bute contre la surface dure du panneau avant. Sur la partie
intérieure du panneau avant, vous remarquerez une petite
marque gravée. Retirez le film du tampon en caoutchouc
et placez-le sur ce repère, comme indiqué sur la figure 3.
Appuyez fermement pour que l'adhésif fixe correctement
le tampon.
Montage de la tablette porte-oculaires
Figure 3. Positionnez le tampon de butée en caoutchouc sur le repère
situé sur la partie intérieure du panneau avant.
Avec la tablette porte-oculaires en aluminium, trois oculaires
1.25" (31,75 mm) sont disponibles sur la base et restent à portée
de main en cours d'observation. La tablette peut également
accueillir une lentille de Barlow de 1.25" (31,75 mm). Vous
pouvez installer le support de sorte qu'il puisse être retiré, ou
