FR
DESCRIPTION
- Mélangeur/distributeur d'audio.
- 1 canal d'entrée principal, 1 canal de sortie principal et 6 canaux configurables comme entrées ou sorties.
CONTRÔLES ET FONCTIONS

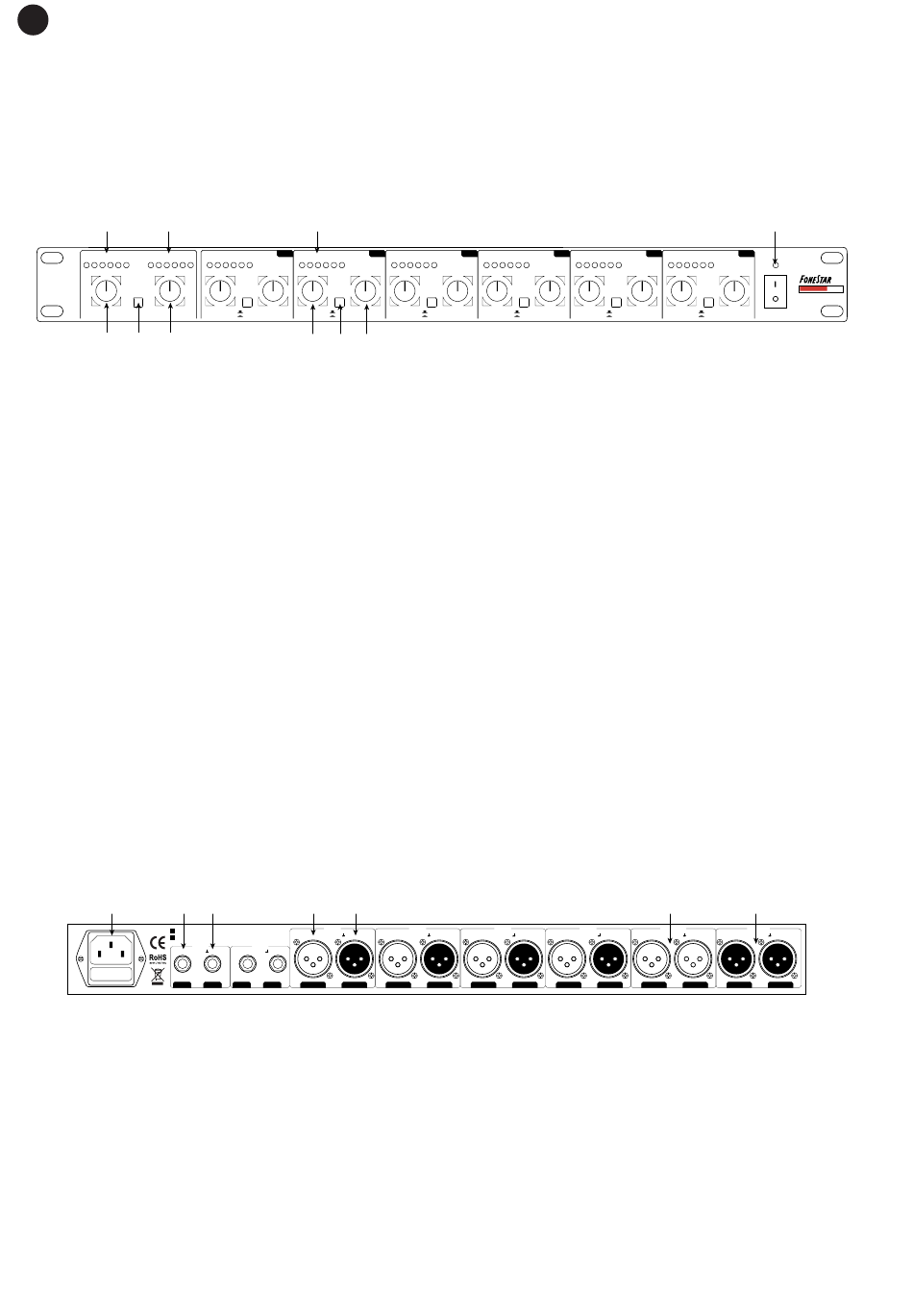

PANNEAU FRONTAL
1
4
INPUT LEVEL (dB)
OUTPUT LEVEL (dB)
-18
-12
-6
0
+12 CLIP
-18
-12
-6
0 +12 CLIP
SPLITTER
MIXER
5
5
0
10
0
10
MAIN
MAIN INPUT LEVEL
MAIN OUTPUT LEVEL
LINK
2
3
5
1.-
INPUT LEVEL: indicateurs lumineux du niveau de signal d'entrée principal.
2.-
SPLITTER MAIN INPUT LEVEL: contrôle du volume d'entrée principal quand il fonctionne comme
distributeur.
3.-
MAIN LINK: bouton qui dirige l'entrée principale MAIN IN à la sortie principale MAIN OUT. Appuyez ce
bouton pour que par la sortie MAIN OUT entendre l'entrée MAIN IN.
4.-
OUTPUT LEVEL: indicateurs lumineux du niveau de signal de la sortie principale.
R
5.-
MIXER MAIN OUTPUT LEVEL: contrôle du volume de la sortie principale quand elle fonctionne comme
mélangeur.
6.-
IN/OUT LEVEL CH 1-CH 6: indicateurs lumineux de niveau d'entrée/sortie (dépendant du mode de
fonctionnement) pour que chaqun des canaux CH 1 à CH 6.
7.-
LEVEL: contrôle du volume de chaque canaux CH 1 à CH 6.
8.-
SPLITTER/MIXER: bouton qui permet la sélection du mode de fonctionnement de chaque canaux CH
1 à CH 6 comme distributeur ou comme mélangeur.
Sur mode distributeur SPLITTER le canal fonctionnera comme sortie et le signal d'entrée sera celle de
l'entrée principale MAIN IN. Sur le mode mélangeur MIXER le canal fonctionnera comme entrée et dans
la sortie MAIN OUT seront mélangés les canaux sélectionnés comme mélangeur MIXER.
9.-
BAL/PAN: contrôle de balance. Envoi le signal au canal gauche (L) ou droit (R) de l'image stéréo de
chaqu'un des canaux CH 1 à CH 6.
10.- POWER: interrupteur de mise en marche/arrêt de l'appareil.
PANNEAU POSTÉRIEUR
1
2
Rated Power Consumption 15 W
110-120 V~50/60 Hz FUSE: T500mAL 250 V
220-240 V~50/60 Hz FUSE: T315mAL 250 V
+ TIP
OUTPUT
1.-
PRISE CA: pour la connexion du câble de l'alimentation CA.
2.-
OUTPUT: sortie équilibrée du niveau de ligne des canaux CH 5 et CH 6, connecteur jack 6'3 mm stéréo.
3.-
INPUT: entrée équilibrée du niveau de ligne des canaux CH 5 et CH 6,connecteur jack 6'3 mm stéréo.
4.-
OUTPUT: sortie équilibrée du niveau de ligne des canaux CH 1 à CH 4, connecteur XLR.
5.-
INPUT: entrée équilibrée du niveau de ligne des canaux CH 1 à CH 4, connecteur XLR.
6.-
MAIN OUT: sortie équilibrée du niveau de ligne, connecteurs 2 x XLR. Utilisez cette sortie comme sortie
principale quand l'apppareil se trouve en fonctionnement comme mélangeur.
7.-
MAIN IN: entrée équilibrée de niveau de ligne, connecteurs 2 x XLR. Utilisez cette entrée comme entrée
principale quand l'appareil fonctionne comme distributeur.
6
CH 1
IN/OUT LEVEL (dB)
IN/OUT LEVEL (dB)
-18
-12
-6
0 +12 CLIP
-18
-12
-6
0 +12 CLIP
5
5
0
10
L
R
0
10
L
SPLITTER
SPLITTER
LEVEL
BAL/PAN
LEVEL
BAL/PAN
MIXER
MIXER
7
8
9
3
4
5
CH 4
+ PIN 2
- PIN 3
PIN 1
CH 6
CH 5
- RING
SLEEVE
+ TIP
- RING
SLEEVE
INPUT
OUTPUT
INPUT
OUTPUT
INPUT
CH 2
CH 3
IN/OUT LEVEL (dB)
IN/OUT LEVEL (dB)
-18
-12
-6
0 +12 CLIP
-18
-12
-6
0 +12 CLIP
5
5
R
0
10
L
R
0
10
L
SPLITTER
SPLITTER
LEVEL
BAL/PAN
LEVEL
BAL/PAN
MIXER
MIXER
CH 3
CH 2
+ PIN 2
- PIN 3
PIN 1
+ PIN 2
- PIN 3
PIN 1
OUTPUT
INPUT
OUTPUT
INPUT
- 4 -
CH 4
CH 5
IN/OUT LEVEL (dB)
IN/OUT LEVEL (dB)
-18
-12
-6
0 +12 CLIP
-18
-12
-6
0 +12 CLIP
5
5
R
0
10
L
R
0
10
L
SPLITTER
SPLITTER
LEVEL
BAL/PAN
LEVEL
BAL/PAN
MIXER
MIXER
6
CH 1
MAIN OUT
+ PIN 2
- PIN 3
PIN 1
+ PIN 2
- PIN 3
PIN 1
OUTPUT
INPUT
R
L
10
CH 6
SPLITTER MIXER
MD-802
R
POWER
7
MAIN IN
+ PIN 2
- PIN 3
PIN 1
R
L
