Spécifications
Atténuation
Résistance en entrée
Capacité d'entrée
Gamme de compensation
Bande passante
Tension d'entrée maximale
Longueur du câble
Poids
Température de fonctionnement
Température de stockage
Humidité

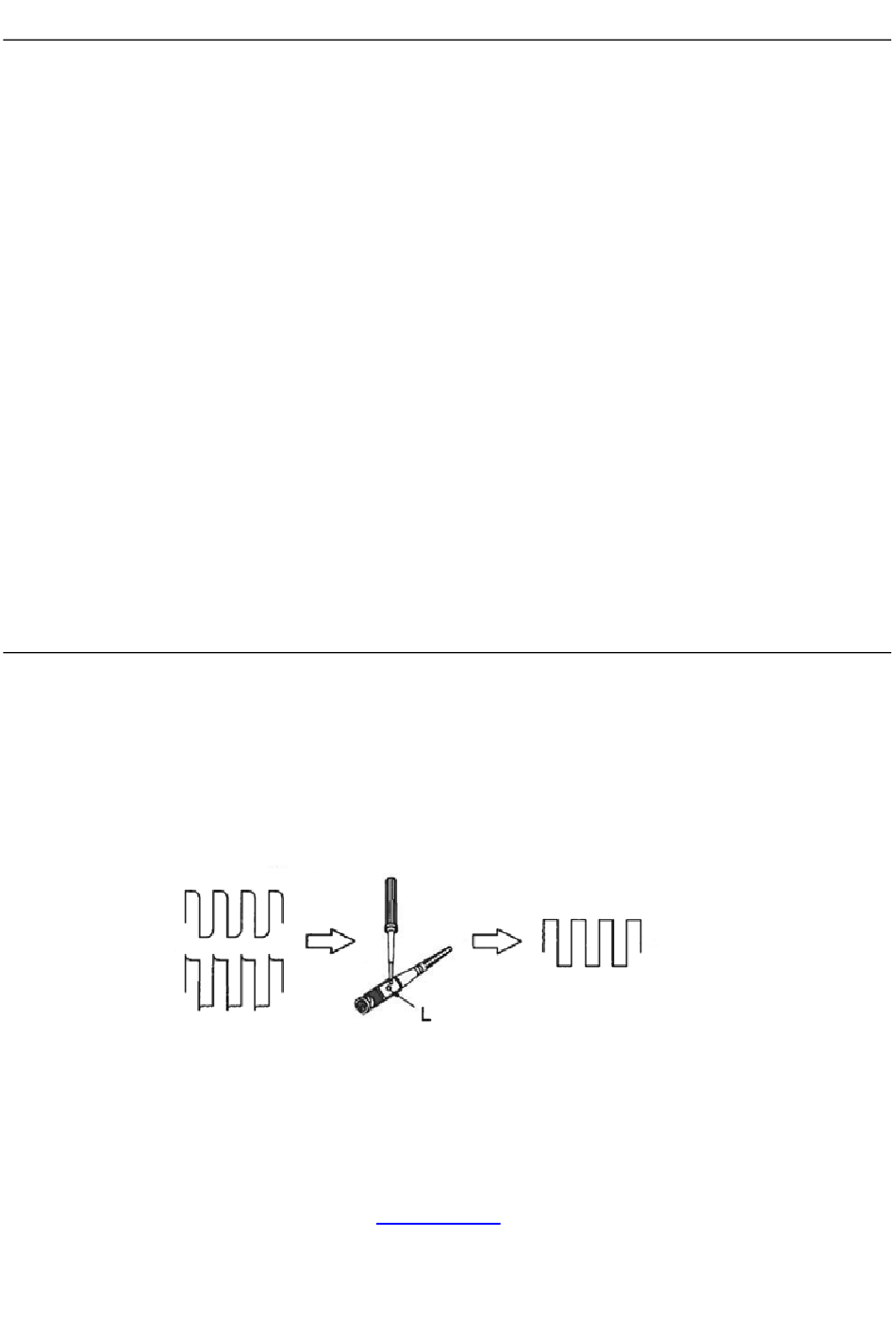

Compensation basse fréquence de la sonde
Avant d'effectuer quelque mesure que ce soit à l'aide de la sonde, vérifiez d'abord la compensation et
ajustez-la afin que celle-ci corresponde aux entrées canaux. La plupart des oscilloscopes ont un signal
de référence carré disponible à une borne sur le panneau avant, servant à compenser la sonde.
Branchez la sonde à la source de signaux afin de faire apparaître un signal de test de 1 kHz sur
l'oscilloscope. Ajustez l'outil de réglage de compensation « L » jusqu'à ce que le signal affiche une
onde carrée avec un sommet plat.
Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit.
X1, X10
X1 : 1 MΩ ± 2 %, X10 : 10 MΩ ± 2 %
X1 : 85 pF à 115 pF, X10 : 18,5 pF à 22,5 pF
15 pF à 40 pF
X1 : DC à 6 MHz, X10 : DC à 60 Mhz/100 MHz/200 Mhz
X1 : <200 V DC + CA Maximal
X10 : <600 V DC + CA Maximal
120 cm (47 po)
55 g (0,15 lb)
-10 °C à 50 °C (14 °F à 122 °F)
-20 °C à 75 °C (-4 °F à 167 °F)
<85 % d'HR
Copyright © 2012 FLIR Systems, Inc.
www.extech.com
Certifié ISO‐9001
2
TL620-FR-V1.1 12/12
