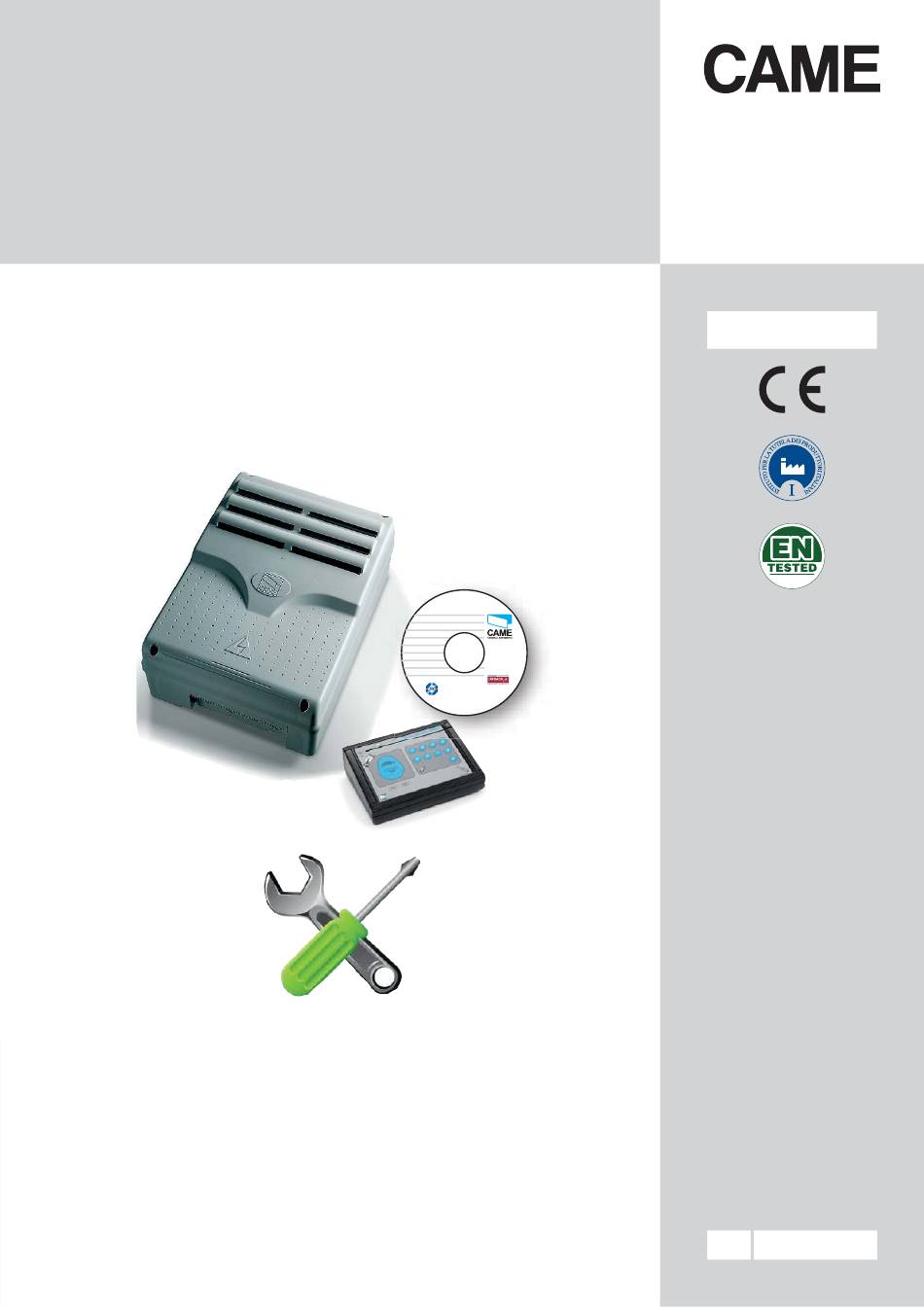

SYSTÈME
CONTRÔLE ACCÈS
MANUEL D'INSTALLATION
RBM84 - HW
Came
cancelli automatici
s.p.a.
via Martiri della Libertà, 15
31030 Dosson di Casier
Treviso - Italy
tel. (+39) 0422 4940
fax (+39) 0422 4941
www.came.it
info@came.it
Came Cancelli Automatici
è una società certificata
ISO 9001 per il sistema
di gestione della qualità
aziendale e ISO 14001
per il sistema di gestione
ambiantale.
Came progetta e produce
interamente in Italia.
FA00189 - FR
FR
Français
Publicité
Table des Matières
Manuels Connexes pour CAME RBM84
Sommaire des Matières pour CAME RBM84
- Page 1 Came Cancelli Automatici è una società certificata ISO 9001 per il sistema di gestione della qualità aziendale e ISO 14001 per il sistema di gestione ambiantale. Came progetta e produce interamente in Italia. MANUEL D'INSTALLATION RBM84 - HW Français...
-
Page 2: Table Des Matières
Connexion RBM84/REM <----> Capteur : radiocommande ......................16 Connexion RBM84/REM <----> Sélecteur à clavier série S5000 .....................17 Connexion RBM84/RBM <----> Sélecteur à clavier série S6000 / S7000 ..................18 Connexion RBM84/REM <----> Capteur badge pour dispositifs de proximité ..................19 Connexion RBM84/REM <----> Capteur pour cartes à bande magnétique ..................20 Connexion RBM84/REM <---->... -
Page 3: Qu'est-Ce Que Rbm84
Windows (Xp/Windows7/Windows8, versions Professional). La carte RBM84, qui constitue le cœur du système, peut être installée à un maximum de 1000 m de l'ordinateur étant donné que le travail de programmation/modifi cation/contrôle des fonctions est géré par le logiciel. -
Page 4: Application De Rbm84
RBM84 - Hardware et connexions Application de RBM84 Le système RBM84 s'adapte à tout contexte qui requiert un contrôle des accès pour : - autoriser l'entrée - enregistrer entrée/sortie - contrôler entrée/présence/sortie - activer et sélectionner entrées et sorties - contrôler les temps et les coûts de présence - bloquer/débloquer l'installation et/ou les autorisations en temps réel... -
Page 5: Fonctionnalités De Rbm84
Toutes ces fonctions peuvent être activées/bloquées/modifi ées à tout moment au moyen du logiciel ; tous les automatismes con- nectés à RBM84 et aux REM peuvent en outre être bloqués/débloqués par le biais de boutons de sécurité connectés aux entrées numériques. -
Page 6: Diagramme De Connexion
Barrière ou autres automatismes PST001 PSHPS07 (Twister) (Guardian) WA01 Distance maximum entre RBM84 et la Autres unités dernière unité REM/ Tourniquet 1000 m Câble conseillé : multipaire torsadé non blindé (CAT 5 - U/UTP - AWG 24) Types de commandes utilisables Émetteurs Capteurs à... -
Page 7: Carte Base Rbm84 - Description
RBM84 - Hardware et connexions Carte base RBM84 - description Fusibles de protection (Ligne) 315 mA et du circuit (control ou PST001 Board) 630 mA Bornes de connexion des dispositifs numériques en entrée Connecteurs pour cartes R700 et R800 10. Borne de connexion du PC30 Bornes de connexion des capteurs 11. -
Page 8: Carte Base Rem - Description
RBM84 - Hardware et connexions Carte base REM - description Bornes d'alimentation de la carte 230 V A.C. Bornes de connexion des dispositifs numériques en entrée Fusible de protection de l'alimentation Bornes de connexion des dispositifs à commander Fusible de protection du circuit Voyant de signalisation «... -
Page 9: Carte Base Tor100 - Description
RBM84 - Hardware et connexions Carte base TOR100 - description EbA EbA EbI B GND Transformateur électrique Barrette de connexion transformateur Barrette de connexion du Buzzer (Sirène) Fusible accessoires 1,6 A 10. Connecteurs pour le branchement des transpondeurs Barrette de connexion fi n de course 11. -
Page 10: Confi Guration Tourniquet Dans Le Rbm84
Hardware et connexions Confi guration Tourniquet dans le RBM84 Pour intervenir dans le système RBM84, le tourniquet doit être confi guré et numéroté au moyen des fonctions 11 et 12, comme indiqué ci-après. Fonction 11 : Modalité Autonome ou En Ligne Stand-Alone (OFF) le tourniquet fonctionne en automatique. -
Page 11: Pc30 - Description
Port série RS232 pour la connexion au PC Zone pour la mémorisation de la carte TST02 (cartes à Bornes de connexion à Rbm84 (port série RS485) bande magnétique) Groupe de puissance 12 V A.C. 10. Voyant de signalisation « présence d'alimentation »... -
Page 12: Connexion Rbm84 Pc30 Pc
RBM84 - Hardware et connexions Connexion RBM84 <----> PC30 <----> PC Port Câble de 1,5 m pour ports série RS232 PC30 avec connecteurs Port série RS232 Câble NON COMPRIS RBM 84 type conseillé : multipaire torsadé Groupe de puissance 12 V ac pour réseaux 230 V A.C. -
Page 13: Connexion Rbm84 Modem Pc
Attention !! Avant de connecter un modem, mettre hors tension puis de nouveau sous tension la carte RBM84. Durant la connexion, il est possible de lire toute information et de modifi er tous les paramètres mais il est impossible de créer de nouveaux utilisateurs. -
Page 14: Connexion Rbm84 Rem (À Un Tronçon)
(CAT 5 - U/UTP - AWG24) voir Annexe A Connexion à UN tronçon : Rbm84 se trouve à l'extrémité du parcours des câbles Chaque Rem est identifi é par Rbm84 par le biais d'une numérotation séquentielle pro- gressive (de 1 à 60) indépendamment de la position le long du parcours du câble de... -
Page 15: Connexion Rbm84 Rem (À Deux Tronçons)
(CAT 5 - U/UTP - AWG24) voir Annexe A voir Annexe A Connexion à DEUX tronçons : Rbm84 peut se Chaque Rem est identifié par Rbm84 trouver en tout point du parcours des câbles par le biais d'une numérotation séquentielle progressive (de 1 à... -
Page 16: Connexion Rbm84/Rem Capteur : Radiocommande
RBM84 - Hardware et connexions Connexion RBM84/REM <----> Capteur : radiocommande RBM 84 série ATOMO AT01 Connecter le récepteur R501N (qui in- clut la carte de radiofréquence AF43S enfi - chable) au RBM84. L’antenne Top-A433N AT02 est elle aussi connectée au récepteur. -
Page 17: Connexion Rbm84/Rem Sélecteur À Clavier Série S5000
RBM84 - Hardware et connexions Connexion RBM84/REM <----> Sélecteur à clavier série S5000 RBM84 S5000 Distance maximale : 50 m S5000 Distance maximale : 50 m... -
Page 18: Connexion Rbm84/Rbm Sélecteur À Clavier Série S6000 / S7000
RBM84 - Hardware et connexions Connexion RBM84/RBM <----> Sélecteur à clavier série S6000 / S7000 RBM84 S6000 / S7000 Blanc=A Bleu=B Distance maximale : 50 m S6000 / S7000 Blanc=A Bleu=B Distance maximale : 50 m... -
Page 19: Connexion Rbm84/Rem Capteur Badge Pour Dispositifs De Proximité
RBM84 - Hardware et connexions Connexion RBM84/REM <----> Capteur badge pour dispositifs de proximité RBM84 TSP00 Lecteur pour cartes transpondeur R700 CANCELLI AUTOMATICI Distance maximale : 50 m TST01 Noir=GND Cartes transpondeur de proximité Rouge=S1 R700 CANCELLI AUTOMATICI TST01 TSP00... -
Page 20: Connexion Rbm84/Rem Capteur Pour Cartes À Bande Magnétique
RBM84 - Hardware et connexions Connexion RBM84/REM <----> Capteur pour cartes à bande magnétique RBM84 TST02 Carte magnétique R700 CANCELLI AUTOMATICI LT001 Lecteur de cartes magnétiques Distance maximale : 50 m Noir=GND Rouge=S1 TST02 Carte magnétique R700 CANCELLI AUTOMATICI LT001 Lecteur de cartes magnétiques... -
Page 21: Connexion Rbm84/Rem Contacts Entrées Numériques
RBM84 - Hardware et connexions Connexion RBM84/REM <----> Contacts entrées numériques Rbm84 Possibilité de connecter des alarmes, des boucles magnétiques, des dispo- sitifs de blocage, etc. Possibilité de connecter des alarmes, des boucles magnétiques, des dispo- sitifs de blocage, etc. -
Page 22: Connexion Rbm84/Rem Connexion Au Tourniquet
Annexe A Tourniquet PSHPS07 (Guardian) Tourniquet PST001 (Twister) B GND Câble NON COMPRIS type conseillé : multipaire torsadé non blindé (CAT 5 - U/UTP - AWG24) voir Annexe A Uniquement avec logiciel RBM84 à partir de la version 3. -
Page 23: Connexion Rbm84/Rem Connexion Wave (Wa01)
RBM84 - Hardware et connexions Connexion RBM84/REM <----> Connexion WAVE (WA01) RBM84 Alimentation 230 V A.C. Wave (WA01) Câble NON COMPRIS type conseillé : Contact relais multipaire torsadé non blindé (CAT 5 - U/UTP - AWG24) voir Annexe A Alimentation 230 V A.C. -
Page 24: Connexion Rbm84 Sémaphores
RBM84 - Hardware et connexions Connexion RBM84 <----> Sémaphores 230 VCA ① = Noir ② = Marron ③ = Bleu Sémaphores « partiels » associés à diff érents étages ou secteurs. Quantité maximale = 8 dont 4 contrôlés par les REM, gérés par le logiciel fourni. -
Page 25: Connexion Rbm84 Chargeur De Batteries Lbd2/Bn1
Connexion RBM84 <----> Chargeur de batteries LBD2/BN1 Sur une installation minimum de contrôle des accès avec RBM84 (sans la présence de REM), il suffi t, pour remédier à toute coupure temporaire de courant, de connecter une carte chargeur de batteries LBD2/BN1 avec batteries correspondantes. -
Page 26: Réglage Des Commutateurs Dip Sur Rem L'un Après L'autre
RBM84 - Hardware et connexions Réglage des commutateurs DIP sur REM l'un après l'autre REM n° 29 REM n° 45 REM n° 30 REM n° 46 REM n° 1 REM n° 15 REM n° 31 REM n° 47 REM n° 2 REM n°... -
Page 27: Commutateur Dip Rbm84 - Sélection Fonction
RBM84 - Hardware et connexions Commutateur DIP RBM84 - Sélection fonction Fonction blocage utilisateurs sans crédit Commutateur DIP 2 ON....L’utilisateur avec 0 crédit entre : pour sortir, il doit acheter d'autres crédits. L’utilisateur avec crédit négatif n'entre pas. Commutateur DIP 2 OFF....L’utilisateur avec 0 crédit n'entre pas. - Page 28 Came S.p.A. Came S.p.A. Via Martiri Della Libertà, 15 Via Cornia, 1/b - 1/c 31030 Dosson di Casier Dosson di Casier 33079 Sesto al Reghena Sesto al Reghena Treviso Treviso - Italy Pordenone Pordenone - Italy (+39) 0422 4940 (+39) 0434 698111...
