6 Paramètres des outils de l'oscilloscope

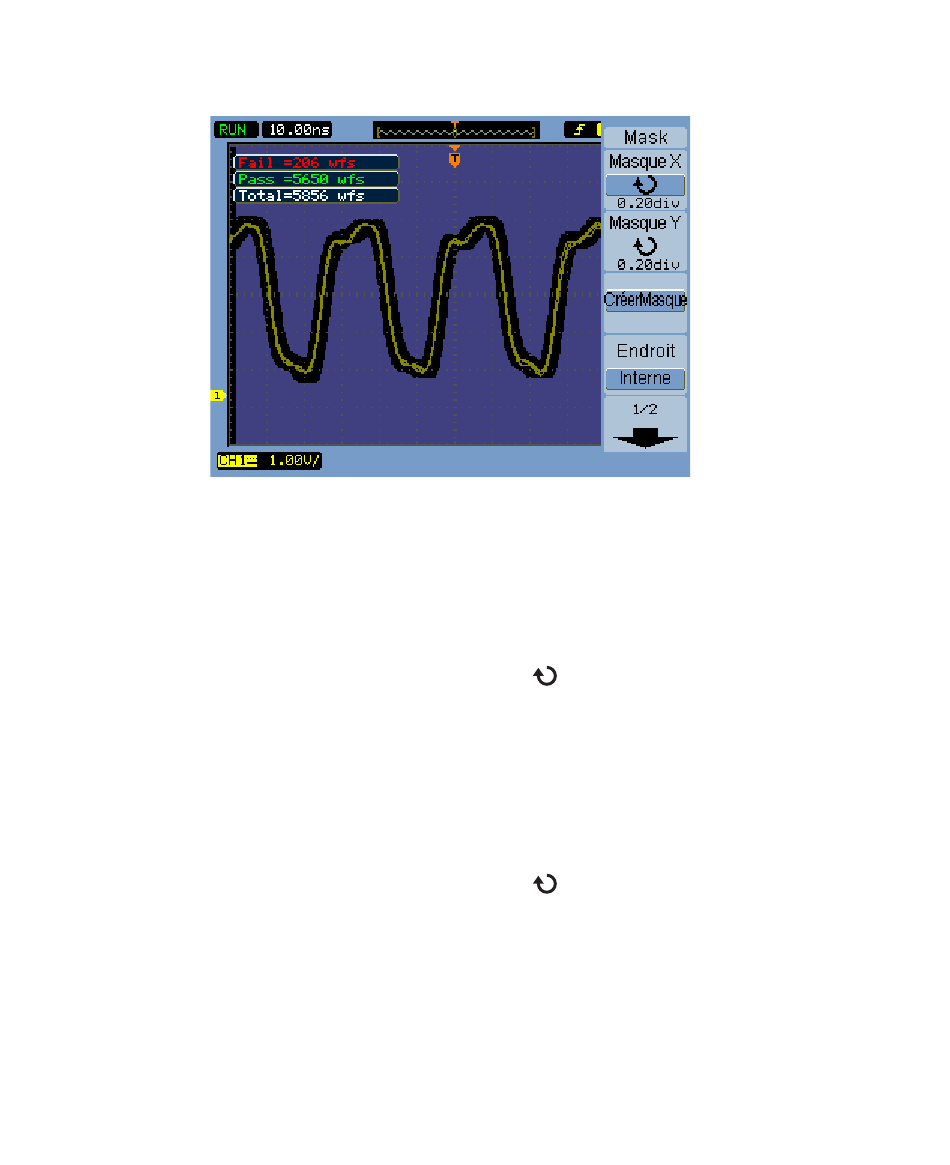

Figure 55
Procédure de réglage de la marge d'échec horizontale d'un masque
1 Dans le menu Mask Test (Outils [Utility] >Test Masque>Établir masque),
2 Tournez le bouton de sélection
La valeur de la marge peut être réglée de 0,04 div à 4,00 div.
Procédure de réglage de la marge d'échec verticale d'un masque
1 Dans le menu Mask Test (Outils [Utility]>Test Masque>Établir masque),
2 Tournez le bouton de sélection
La valeur de la marge peut être réglée de 0,04 div à 4,00 div.
134
Établir le masque pour un test de masque
appuyez sur Masque X.
horizontale.
appuyez sur Masque Y.
verticale.
pour régler la marge d'échec
pour régler la marge d'échec
