Interrupteur automatique pour cage d'escalier, Mécanisme à impulsion
4.1 Montage et branchement électrique
L'automate REG peut être utilisé pour un circuit à 3 conducteurs (figure 2) ou un circuit à
4 conducteurs (figure 3). Le circuit à 4 conducteurs présente l'avantage de pouvoir connecter
séparément une lampe supplémentaire.

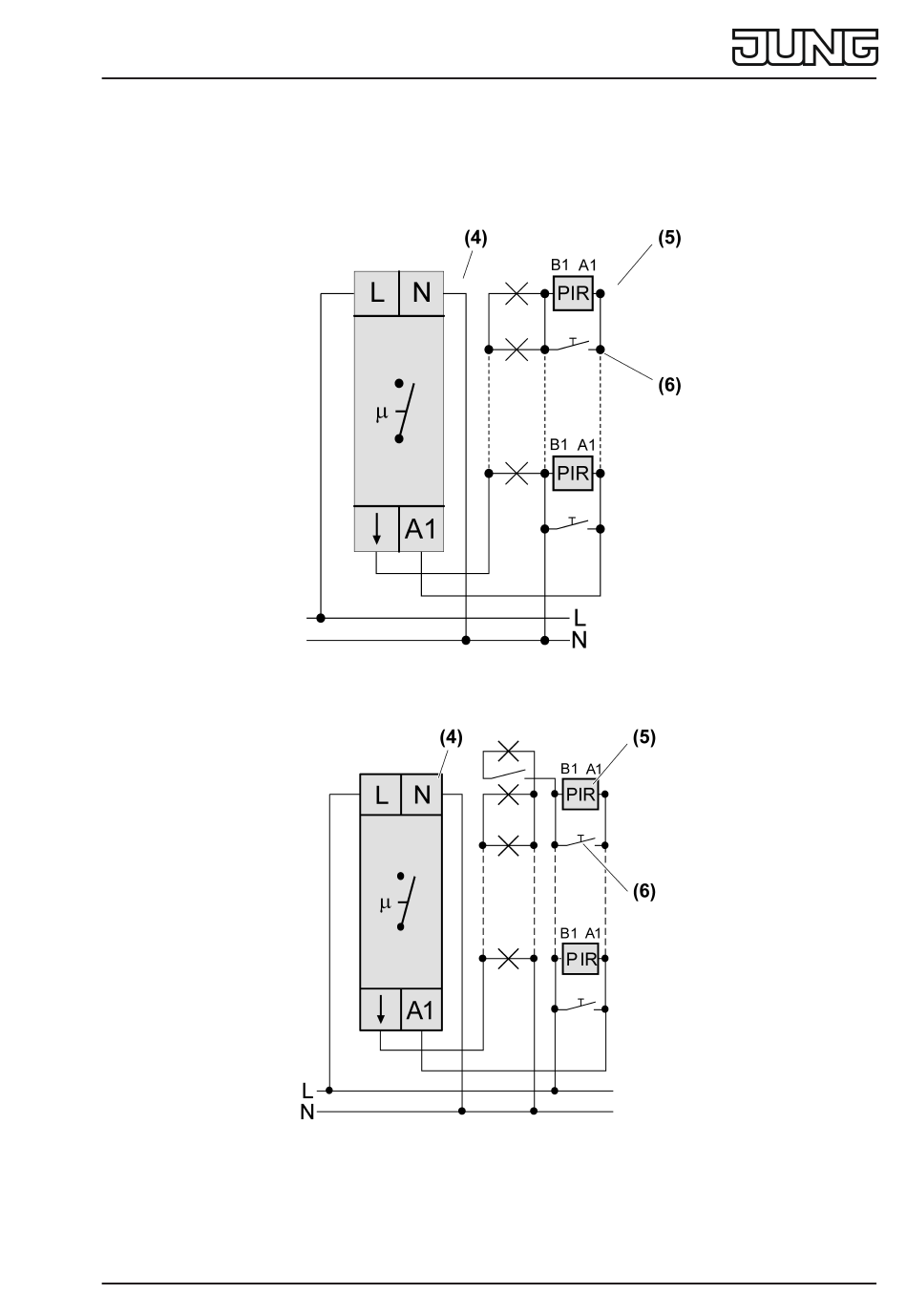

Figure 2: Schéma de raccordement circuit à 3 conducteurs
Figure 3: Schéma de raccordement circuit à 4 conducteurs
(4) Automate REG
