Le dispositif Raritan EMX alimente l'assemblage des
capteurs de ressources via le câble Catégorie 5e/6. Tous
les voyants de l'assemblage peuvent passer par
différentes couleurs au cours de la mise sous tension si le
firmware du capteur de ressources est mis à niveau par
le dispositif Raritan EMX. Une fois la mise sous tension
ou la mise à niveau du firmware terminée, la couleur des
voyants reste fixe. Notez que la couleur de voyant des
ports auxquels des étiquettes de gestion des ressources
sont connectées sera différente de celle des ports sans
étiquette.

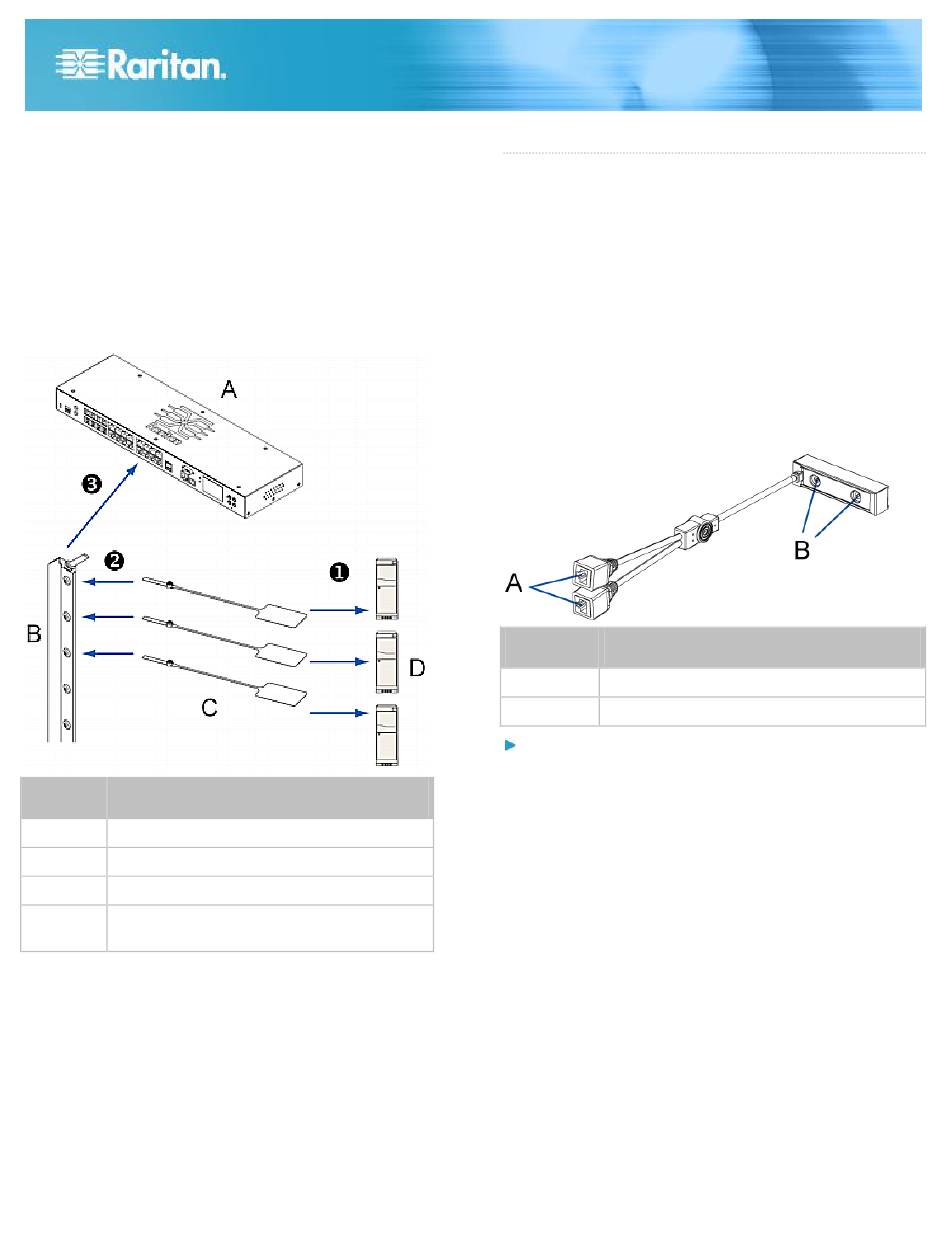

Lettre
Elément
A
Dispositif Raritan EMX
B
Capteurs de ressources
C
Etiquettes de gestion des ressources
D
Dispositifs informatiques, tels que des
serveurs
EMX2-111 prend en charge une longueur maximum
d'1 mètre de câble pour la connexion de l'assemblage de
capteurs de ressources, tandis que le dispositif
EMX2-888 prend en charge un longueur maximum de
10 mètres de câble pour la connexion de chaque
assemblage de capteurs de ressources.
4.
Si votre dispositif dispose de plusieurs ports FEATURE,
répétez les étapes précédentes pour connecter des
capteurs de ressources supplémentaires aux ports
FEATURE restants.
5.
Configurez le capteur de ressources. Reportez-vous à
Configuration du capteur de ressources.
Guide de configuration rapide de Raritan EMX
QSG-EMX-0F-v2.1 255-80-6106-00 RoHS
QS R ule
Connexion des capteurs de ressources
AMS-M2-Z (facultatif)
AMS-M2-Z est un type spécial de capteur de ressources
fonctionnant de la même façon que les capteurs de
ressources MAITRES, hormis les différences suivantes.
Il est doté de deux connecteurs RJ-45.
Plusieurs capteurs de ressources AMS-M2-Z peuvent
être connectés en guirlande.
Seuls deux ports d'étiquette sont disponibles sur chaque
AMS-M2-Z ; deux étiquettes de gestion des ressources
seulement peuvent donc être connectées.
Ce produit est particulièrement utile pour le suivi de dispositifs
importants, tels que des boîtiers SAN dans une armoire.
Elément
Description
A
Connecteurs RJ-45
B
Ports d'étiquette
Pour connecter les capteurs de ressources AMS-M2-Z
au dispositif Raritan EMX :
1.
Connectez l'AMS-M2-Z à Raritan EMX via un câble
Catégorie 5e/6.
a.
Connectez une extrémité du câble au port RJ-45
libellé Input (Entrée) sur l'AMS-M2-Z.
b.
Connectez l'autre extrémité du câble au port
FEATURE du dispositif Raritan EMX.
2.
Apposez une étiquette de gestion des ressources au
dispositif informatique et connectez-la à l'AMS-M2-Z en
branchant son connecteur sur le port d'étiquette de
l'AMS-M2-Z. Reportez-vous à
de ressources à Raritan EMX
savoir plus.
3.
Au besoin, connectez en guirlance plusieurs AMS-M2-Z
pour effectuer le suivi de plus de deux dispositifs
informatiques via ce dispositif Raritan EMX.
a.
Vérifiez que la longueur du câble Catégorie 5e/6
respecte les limites. Reportez-vous à
de la connexion en guirlande des capteurs
AMS-M2-Z
(à la page 10) pour obtenir ces limites de
longueur.
Connexion des capteurs
(à la page 8) pour en
Restrictions
