5. Branchez le connecteur d'étiquette du bandeau
d'extension de lame sur le port d'étiquette le plus proche
de l'assemblage de capteurs de ressources ou du
capteur AMS-M2-Z du rack.
Remarque : si vous devez déconnecter temporairement le
connecteur d'étiquette du bandeau d'extension de lame,
patientez au moins une seconde avant de le reconnecter, ou
le dispositif Raritan EMX risque de ne pas le détecter.
QS R ule
Connexion des capteurs de ressources à
Raritan EMX
Une fois les capteurs d'environnement Raritan connectés, le
dispositif Raritan EMX peut surveiller à distance les facteurs
d'environnement autour du rack, tels que la température et
l'humidité.
Un modèle Raritan EMX spécifique (EMX2-888) offre deux
canaux de points de terminaison de capteurs de fermeture de
contact, permettant une connexion directe des
détecteurs/commutateurs de fermeture de contact tiers.
La compatibilité de tous les détecteurs/commutateurs tiers
avec le dispositif Raritan EMX n'est pas garantie. Vous
devez tester cette compatibilité après les avoir
correctement installés.

Pour connecter des capteurs d'environnement :

1. Branchez un capteur d'environnement Raritan dans un
des ports SENSOR du dispositif Raritan EMX.
2. Pour connecter des capteurs supplémentaires, répétez
l'étape 1.
3. Pour connecter deux sondes tierces aux points de
terminaison libellés CONTACT SENSOR, suivez cette
procédure :
a. Dénudez l'isolant sur environ 12 mm de l'extrémité
de chaque fil de deux détecteurs/commutateurs tiers.

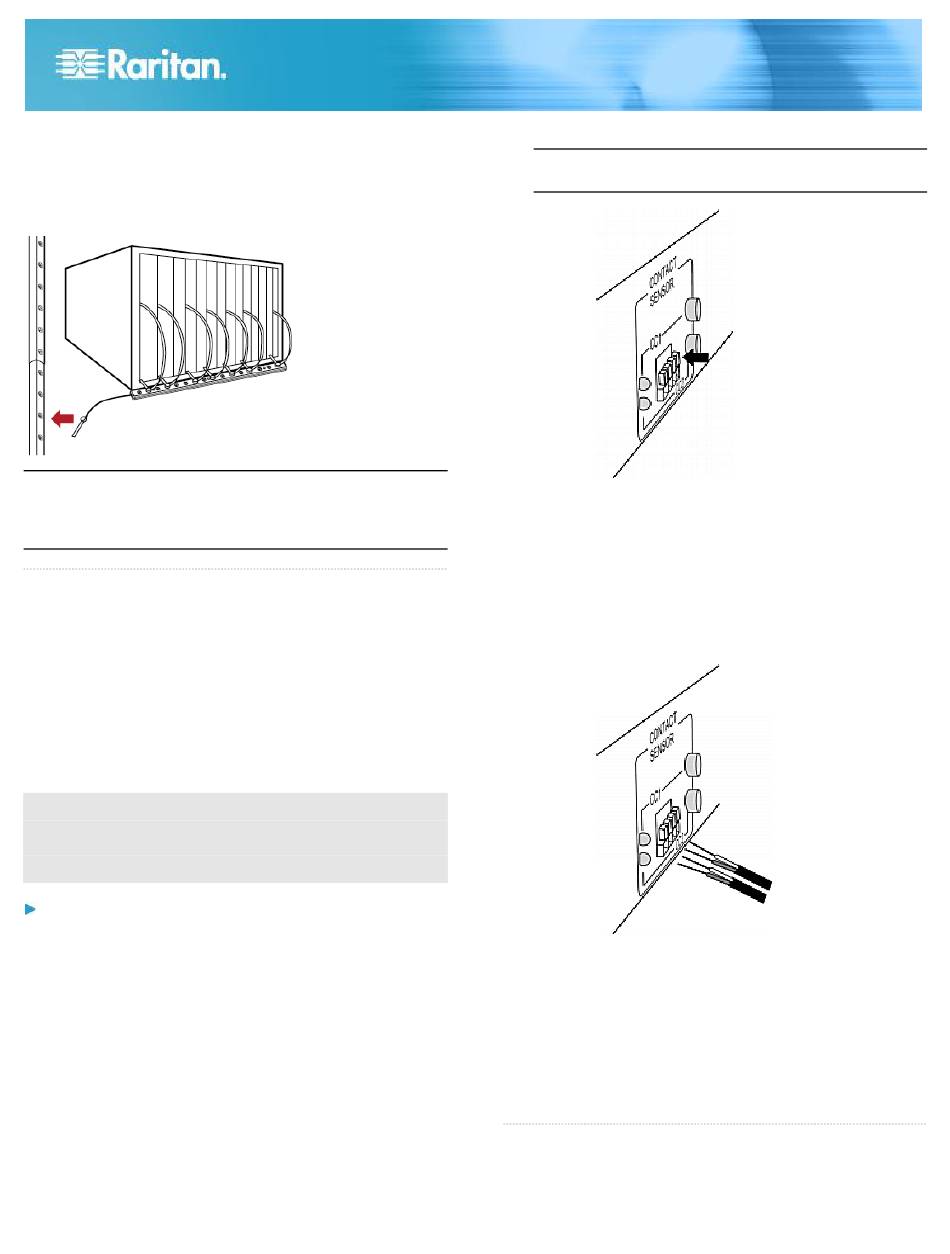

b. Appuyez sur les petits boutons rectangulaires situés
au-dessus des points de terminaison et
maintenez-les enfoncés.
Guide de configuration rapide de Raritan EMX
QSG-EMX-0F-v2.1  255-80-6106-00 RoHS
Remarque : chaque bouton contrôle le ressort du point de
terminaison correspondant.
4. Insérez entièrement chaque fil des deux
détecteurs/commutateurs tiers dans chaque point de
terminaison.

Branchez les deux fils d'un détecteur/commutateur
dans les deux points de terminaison à gauche.

Branchez les deux fils d'un autre
détecteur/commutateur dans les deux points de
terminaison à droite.
5. Relâchez les petits boutons rectangulaires après avoir
inséré les fils correctement.
a. Vérifiez que ces fils sont solidement fixés.
b. Par défaut, le statut ouvert du
détecteur/commutateur est considéré comme
normal. Pour définir le paramètre normal sur fermé,
appuyez sur le bouton correspondant adjacent aux
points de terminaison.
QS R ule
