4.
Une fois les deux pattes de fixation en L installées sur le
dispositif, vous pouvez choisir une des méthodes
suivantes pour monter le dispositif dans le rack.
A l'aide des vis du rack, fixez le dispositif au rack à
l'aide des deux trous identiques près du bord de
chaque patte de fixation en L.
Montez le dispositif en vissant un bouton de montage
dans le trou central de chaque patte de fixation en L
et en engageant les deux boutons dans les trous de
montage du rack. Le couple recommandé pour le
bouton est de 1,96 N·m (20 kgf·cm).
QS R ule

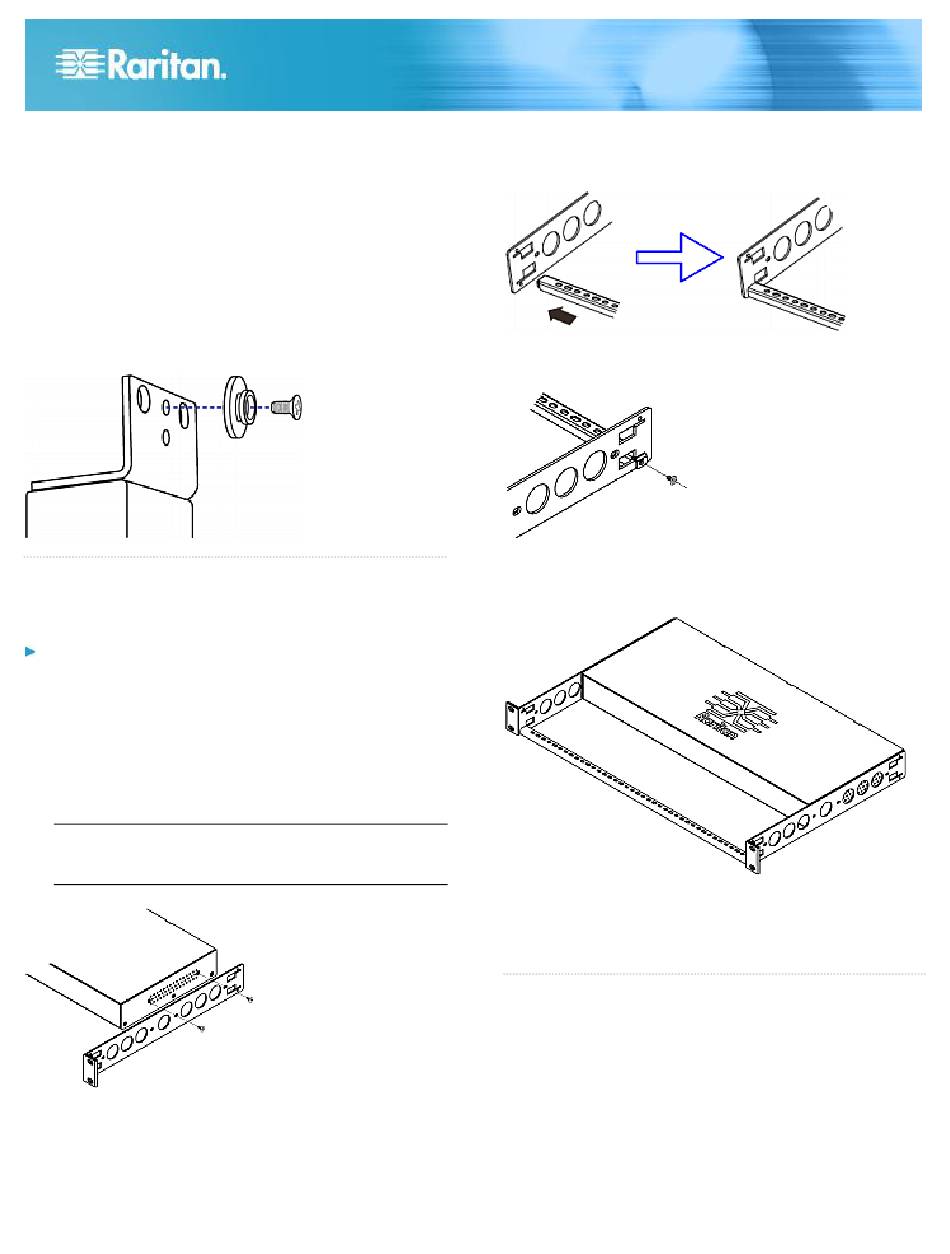

Montage d'un dispositif Raritan EMX 1U
A l'aide des supports de fixation et des outils appropriés,
attachez le dispositif Raritan EMX 1U au rack ou à l'armoire.
Pour monter le dispositif Raritan EMX 1U :
1.
Attachez une patte de fixation pour le montage en rack à
l'un des côtés du dispositif Raritan EMX.
a.
Alignez deux trous ovales de la patte de fixation pour
le montage en rack avec deux trous taraudés sur un
côté du dispositif Raritan EMX.
b.
Fixez la patte de fixation pour le montage en rack
avec deux des vis fournies par Raritan.
Remarque : l'emplacement approprié des trous ovales de
la patte de fixation pour le montage en rack peut varier
selon les trous taraudés de votre modèle.
2.
Répétez l'étape 1 pour fixer l'autre patte de fixation de
l'autre côté de Raritan EMX.
3.
Insérez une extrémité de la barre de support de câble
dans le trou en L de la patte de fixation pour le montage
Guide de configuration rapide de Raritan EMX
QSG-EMX-0F-v2.1 255-80-6106-00 RoHS
en rack, et alignez le trou à l'extrémité de la barre avec le
trou taraudé adjacent au trou en L.
4.
Fixes la barre de support de câble avec une des vis
filetées fournies par Raritan.
5.
Répétez les étapes 3 et 4 pour fixer l'autre extrémité de la
barre de support de câble à l'autre patte de fixation pour
le montage en rack.
6.
Montez le dispositif Raritan EMX sur le rack en serrant
les oreilles des pattes de fixation pour montage en rack
sur les rails avant du rack avec vos propres vis, boulons,
écrous à cage, etc.
QS R ule
Connexion de Raritan EMX à une source
d'alimentation
Si votre dispositif Raritan EMX est conçu pour utiliser un clip
de maintien de câble, installez le clip avant de brancher un
cordon d'alimentation. Le clip empêche au cordon branché de
se détacher ou de tomber.
L'utilisation des clips de maintien des câbles est fortement
recommandée dans les régions à forte activité sismique, et
les environnements où les chocs et les vibrations sont à
prévoir.
2
