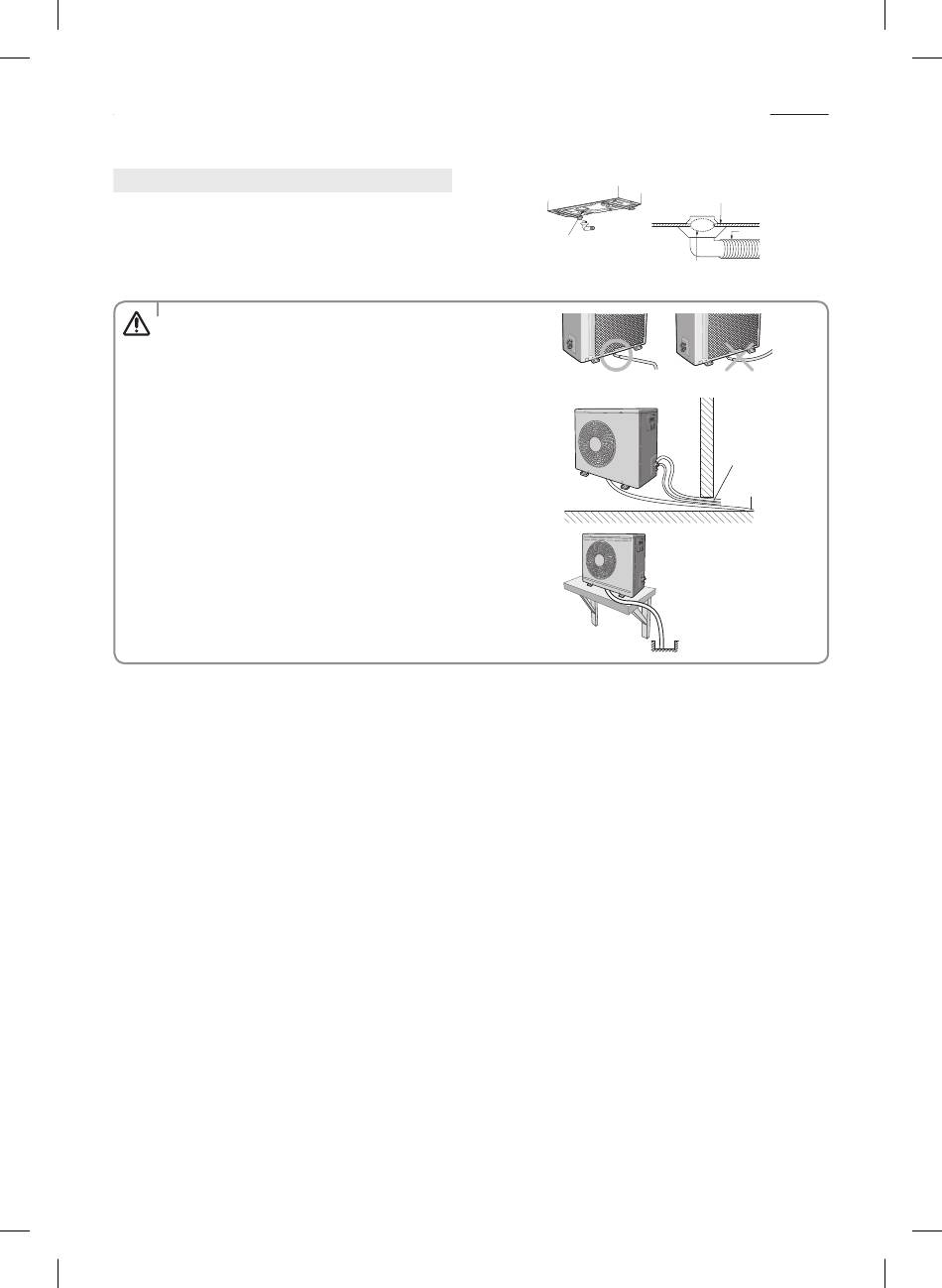

Schéma d'installation des modules intérieurs/extérieurs
Connexion du tuyau d'évacuation du module extérieur
f Poussez le bouchon de vidange aussi loin que possible dans la pièce de
f
raccordement du tuyau d' é vacuation .
f Poussez le tuyau d' é vacuation aussi loin que possible dans le bouchon
f
de vidange et vérifiez si l' e au est correctement évacuée .
• Il existe un risque de fuite si le tuyau d' é vacuation n' e st pas
branché correctement . Vérifiez toujours l'absence de fuite une fois
ATTENTI O N
l'installation terminée .
• Du givre peut se former en mode chauffage . Pendant l' o pération de
dégivrage, vérifiez si l' é vacuation se fait correctement .
• Lors de l'installation, veillez à ce que le bas du module extérieur ne se
trouve pas sous le niveau du tuyau d' é vacuation .
• Lorsque vous installez le système d' é vacuation du module extérieur
du climatiseur, vérifiez que l' é coulement de la condensation se fasse
naturellement .
• Veillez à ce que le produit soit bien à niveau lorsque vous le fixez au
mur .
- S'il n' e st pas à niveau, l'appareil risque de vibrer et d' é mettre un
bruit anormal .
- S'il n' e st pas à niveau, la condensation qui se forme lors de
l' o pération de chauffage risque de déborder au lieu d' ê tre évacuée
correctement, et peut endommager l'appareil .
EU_Memory_IM_04036A-00_FR.indd 10
Pièce de raccordement
du tuyau d' é vacuation
FRANCAIS-10
Partie inférieure du module
extérieur
Bouchon de vidange
Pièce de raccordement du tuyau d' é vacuation
Extérieu
Intérieur
Conduit
Tuyau
d' é vacuation
