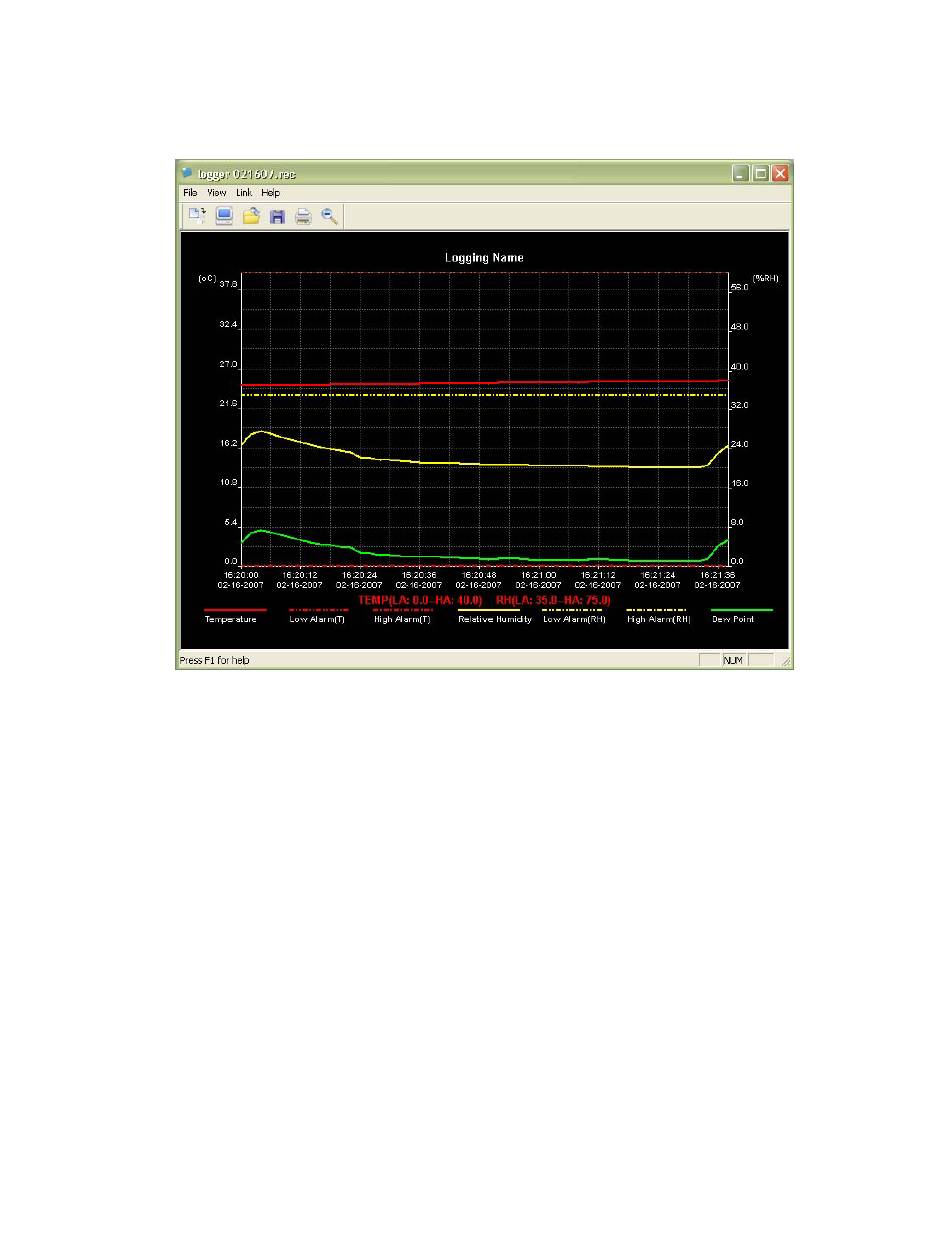

Quand vous appuyez sur VIEW, la fenêtre de Graphique Données apparaîtra.
La fenêtre de Graphique de Données présente les données transférées sur un graphique x-y avec la Date / Temps
représentés sur l'axe horizontal et la Température / Humidité Relative / Point de Rosée / Grains par kg (avec
RHT10-SW facultatif seulement) / Limites Alarme représentés sur l'axe vertical :
Pour faire des zooms avant et arrière sur des zones de données, il y a plusieurs moyens :
1.
Utilisez la souris pour cliquer et tracer une boîte autour d'une zone de données pour l'agrandir.
2.
Cliquez sur l'icône de loupe sur la barre menu.
3.
Sélectionnez VIEW ALL ou ZOOM OUT à partir du menu ouvrant VIEW.
Sur le graphique montré en exemple ci-dessus, la Température est représentée par la ligne rouge continue (les
lignes sont appelées "traces") ; l'HR et le Point de Rosée sont représentés respectivement par les lignes jaunes et
vertes continues. Les valeurs d'alarme basse et haute pour la température sont représentées par les traces rouges
en pointillé, les alarmes correspondantes pour l'humidité sont représentées par les traces jaunes en pointillé.
Pour personnaliser la fenêtre graphique sélectionnez SHOW TRACES (Montrer les traces), BACKGROUND
(Arrière-plan), GRID LINES (Lignes de grille) et MASK POINTS (Masquer les Points) à partir du menu ouvrant
VIEW. Ces options permettent les fonctions suivantes :
SHOW TRACES : Permet à l'utilisateur de choisir quelles données visualiser en tant que traces (Température et
Alarmes).
BACKGROUND :
Sélectionne la couleur d'arrière-plan.
GRID LINES :
Ajoute ou enlève les lignes de grille des axes x et y.
MASK POINTS :
Place des points sur les traces pour les points de données réels, rompant la continuité de la
trace.
