Gestion d'éclairage

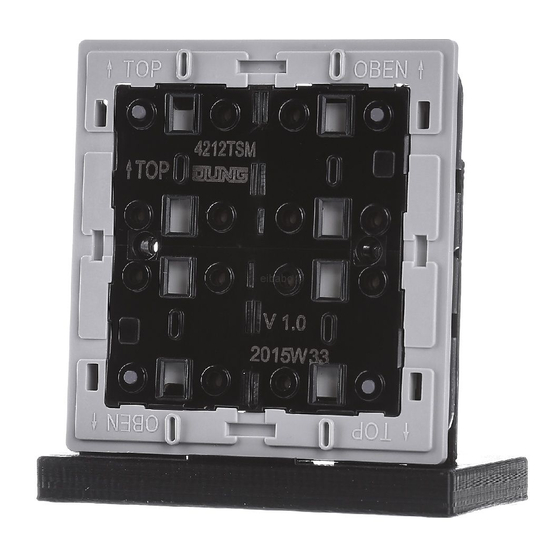

Platine de commande multitouche 24 V AC/DC
Platine de commande multitouche 24 V AC/DC, 1 voie
Réf. : 4212 TSM
Platine de commande multitouche 24 V AC/DC, 2 voies
Réf. : 4224 TSM
Platine de commande multitouche 24 V AC/DC, 3 voies
Réf. : 4236 TSM
Platine de commande multitouche 24 V AC/DC, 4 voies
Réf. : 4248 TSM
Instructions d'utilisation
1 Consignes de sécurité
Le montage et le raccordement d'appareillages électriques doivent être réservés à
des électriciens spécialisés.
Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et
la respecter.
Risque d'électrocution. Respecter les prescriptions et les normes en vigueur pour les cir
cuits électriques TBTS lors de l'installation et la pose des câbles.
Utiliser uniquement les vis en plastique cijointes. Possible défaut de l'appareillage dû à
une décharge électrostatique.
Ces instructions font partie intégrante du produit et doivent être conservées chez l'utili
sateur final.
2 Conception de l'appareillage
(1) Bague support
(2) Cadre
(3) Cadre de l'adaptateur, en option
(4) Module touche sensorielle
(5) Vis en plastique
(6) Touches
(7) Vis pour boîtiers
32568133
J0082538133
Figure 1: Conception de l'appareillage
1/5
29.06.2015
Publicité
Table des Matières
Manuels Connexes pour Jung 4212 TSM
Sommaire des Matières pour Jung 4212 TSM
- Page 1 Gestion d’éclairage Platine de commande multitouche 24 V AC/DC Platine de commande multitouche 24 V AC/DC, 1 voie Réf. : 4212 TSM Platine de commande multitouche 24 V AC/DC, 2 voies Réf. : 4224 TSM Platine de commande multitouche 24 V AC/DC, 3 voies Réf.
-
Page 2: Fonctionnement
Gestion d’éclairage Platine de commande multitouche 24 V AC/DC 3 Fonctionnement Usage conforme Raccordement à une station relais universelle (voir chapitre 5.2. Accessoires) ou à d'autres systèmes de commande TBTS. Intégration dans un boîtier d'appareillage selon DIN 49073. Caractéristiques produits Fonctions : Commutation, Touches, Commande des stores en liaison avec les systèmes de commande. - Page 3 Gestion d’éclairage Platine de commande multitouche 24 V AC/DC Figure 2: Raccordement modèle du module touche sensorielle 4 voies (7) pour la station relais, entrées de commutation E1...E8 (8) pour la station relais, tension de commande + (9) pour la station relais, sorties de commande A1'...A8' (10) pour la station relais, tension de commande –...
-
Page 4: Caractéristiques Techniques
Gestion d’éclairage Platine de commande multitouche 24 V AC/DC Respecter le marquage TOP = haut. Placer les touches dans la bonne position (figure 3) sur l'appareillage et les emboîter en appuyant légèrement. Figure 3: Attribution des touches 5 Annexes 5.1 Caractéristiques techniques Bouton-poussoir Tension nominale AC/DC 24 V TBTS... - Page 5 Gestion d’éclairage Platine de commande multitouche 24 V AC/DC ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 32568133 29.06.2015 J0082538133...
