Unité de contrôle 9010/9020 SIL
Manuel de prise en main rapide
Le manuel de prise en main rapide ne remplace pas le manuel d'utilisation. Ce manuel d'utilisation doit impérativement être
lu et respecté lors de l'utilisation de l'appareil. En particulier, les consignes de sécurité ainsi que les informations concernant
l'utilisation, le fonctionnement et la maintenance de l'appareil doivent être soigneusement lues et respectées.

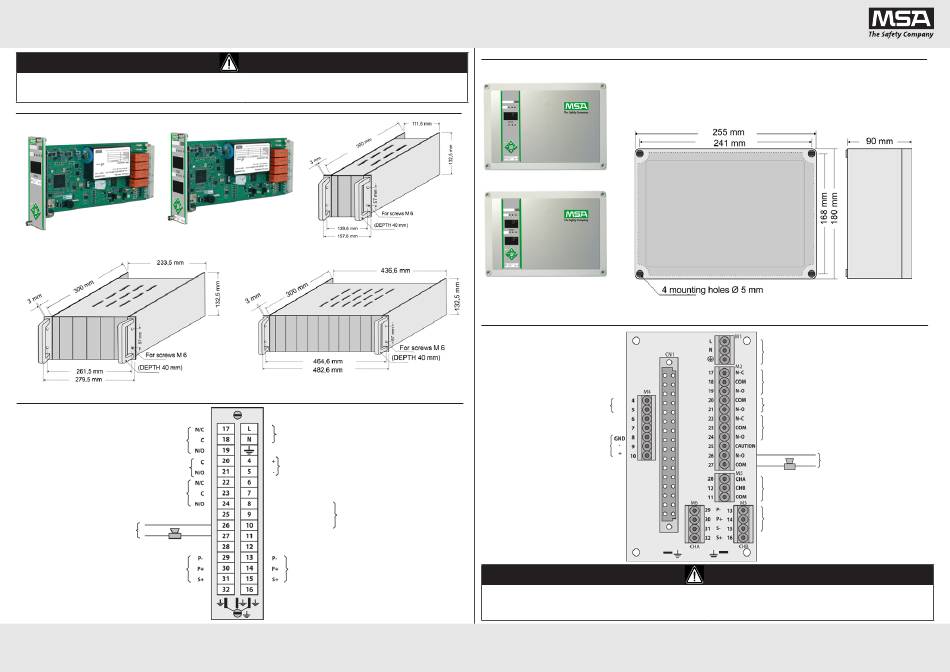

Version en rack 19 pouces – Installation mécanique

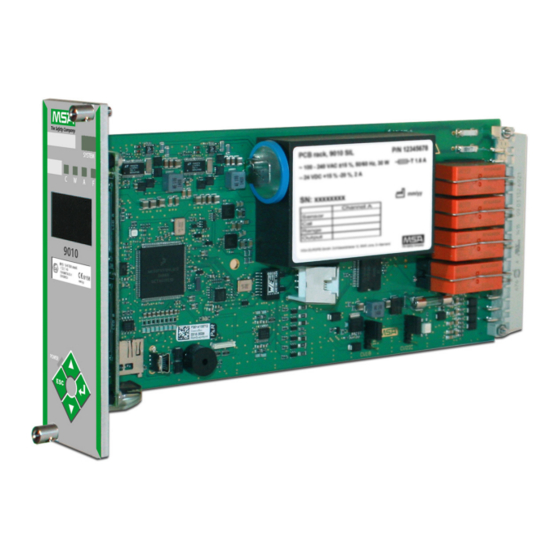

9010 version destinée au montage en rack 9020 version destinée au montage en rack
Rack pour 5 modules (découpe du panneau 246 x 133 mm)
Rack 19 pouces – Connexion des bornes au fond de panier du module
ALARME CANAUX A et B
DÉFAILLANCE CANAUX A et B
AVERTISSEMENT CANAUX A et B
ATTENTION CANAUX A ET B
AVERTISSEUR
SONORE
SORTIE ANALOGIQUE CANAL A+
CONNEXION CAPTEUR CANAL A
(voir schéma de connexion sur la
FICHE DE CARACTÉRISTIQUES
TECHNIQUES du capteur utilisé)
non connecté
10171753/01
AVERTISSEMENT
Rack pour 2 modules
(découpe du panneau 124 x 133 mm)
Rack pour 10 modules (découpe du panneau 448 x 133 mm)
ALIMENTATION PRINCIPALE 100-230 VCA ; 50-60 Hz
MISE À LA TERRE
ALIMENTATION 24 VCC DE SECOURS
ACQUITTEMENT AVERTISSEUR SONORE/RESET ALARMES
(À DISTANCE)
MISE À LA TERRE ÉLECTRONIQUE
GND - MISE À LA TERRE
(une résistance de terminaison
DONNÉES +
120 Ohms est requise sur les
RS 485
bornes DONNÉES+ et DONNÉES-)
DONNÉES -
SORTIE ANALOGIQUE - TERRE COMMUNE POUR CANAUX A ET B
SORTIE ANALOGIQUE + CANAL B (*)
CONNEXION CAPTEUR CANAL B (*)
(voir schéma de connexion sur la FICHE DE CARACTÉRISTIQUES
TECHNIQUES du capteur utilisé)
non connecté
(*) NON UTILISABLE AVEC LE MODÈLE 9010
Version murale – Installation mécanique
Instructions d'installation de l'unité murale :
(1) Percez les trous comme indiqué ci-dessous pour les quatre vis de fixation.
(2) Retirez le couvercle du boîtier avec précaution. Faites attention au câble de
l'écran connecté à l'intérieur du couvercle.
(3) Fixez l'unité au mur avec les vis correspondantes (vis M5 ou SPAX 5 mm).
(4) Fermez le couvercle avec les vis existantes.
Montage mural, 9010 SIL
Montage mural, 9020 SIL
Version murale – Connexion des bornes
ALIMENTATION DE SECOURS
24 VCC
ACQUITTEMENT AVERTISSEUR SONORE/
RESET ALARMES (À DISTANCE)
MISE À LA TERRE ÉLECTRONIQUE
(une résistance de terminaison
RS 485
120 Ohms est requise sur les
bornes DONNÉES+ et DONNÉES-)
Lors de l'ouverture du boîtier de l'unité de contrôle, il existe un risque de haute tension provenant des contacts de relais et de
l'alimentation électrique principale. L'unité de contrôle ne doit être ouverte que par des personnes autorisées, lorsque l'unité
est éteinte et sécurisée contre toute remise en marche involontaire. Avant d'ouvrir le boîtier, il faut vérifier que l'alimentation est
coupée sur tous les pôles.
ALIMENTATION PRINCIPALE
100-230 VCA ; 50-60 Hz
ALARME
CANAUX A ET B
DÉFAILLANCE
CANAUX A ET B
AVERTISSEMENT
CANAUX A ET B
ATTENTION CANAUX A ET B
AVERTISSEUR SONORE
SORTIES ANALOGIQUES + CANAL A (CHA),
+ CANAL B (CHB) TERRE COMMUNE (COM)
CONNEXION CAPTEUR -
CANAL A (M6) et CANAL B (M3)
(VOIR LES FICHES DE DONNÉES DE CONNEXION
DES CAPTEURS)
CANAL B NON UTILISÉ AVEC LE MODÈLE 9010
LA BORNE S- N'EST PAS CONNECTÉE
AVERTISSEMENT
