4.2.
L'alimentation du PILOTE RF doit être fournie par une alimentation 12VDC secourue à
puissance limitée en courant continu.
Le PILOTE RF est protégé contre les inversions de polarité.
Si le dispositif qui commande les entrées du PILOTE RF a une alimentation différente de
celui-ci, il est impératif de relier ensemble les 0V des différentes alimentations.
4.3.

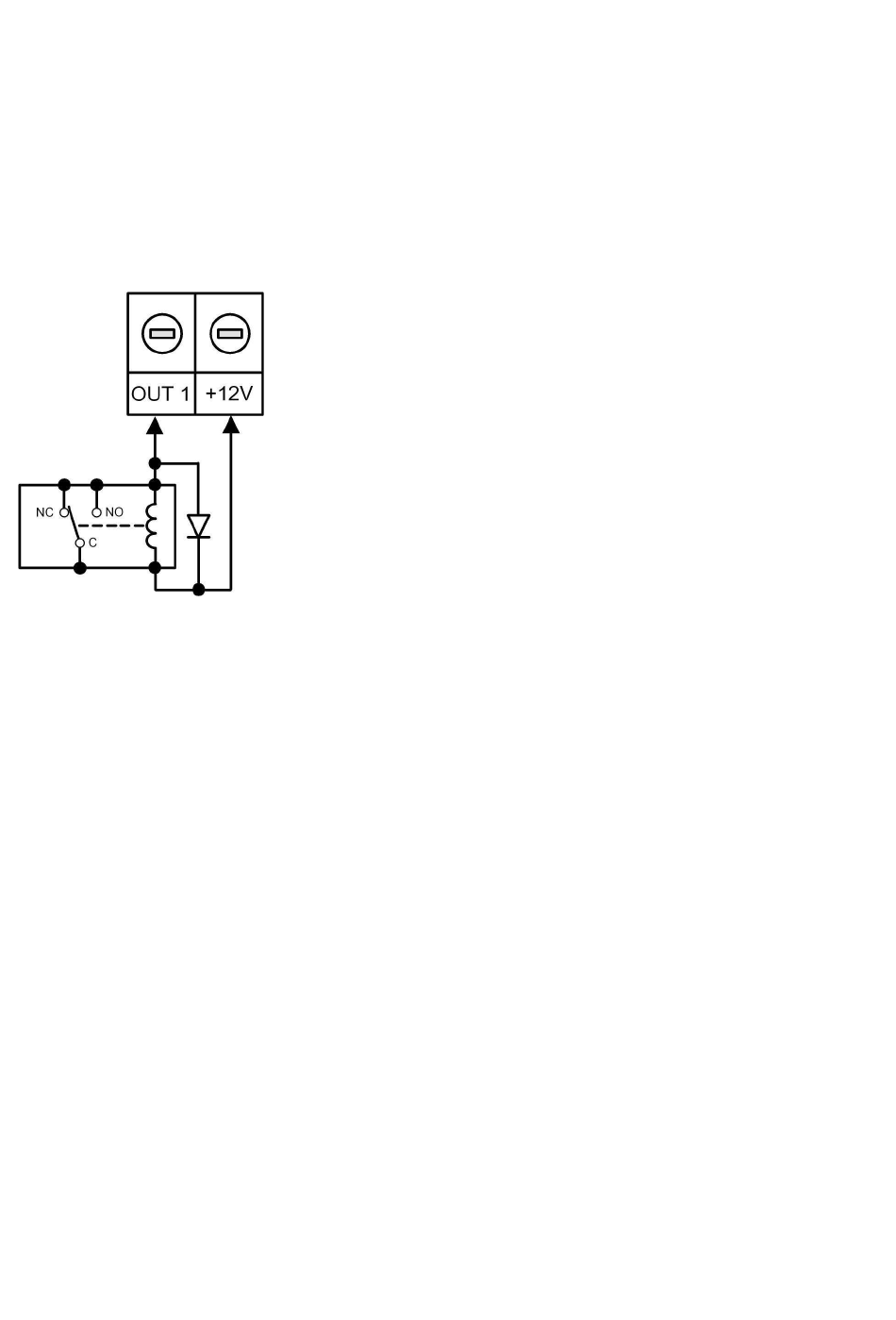

Utiliser impérativement une diode de roue libre type 1N400X si le relais n'en dispose pas en
interne.
4.4.
Le PILOTE RF offre deux entrées de commande : INPUT 1 et INPUT 2.
Ces 2 entrées réagissent à la disparition ou à l'apparition de leur signal de commande : une
boucle reliée au 0V (polarité négative) ou une tension positive de 2 à 15V (polarité positive).
Par défaut, les entrées du PILOTE RF sont programmées pour être pilotées par une boucle
reliée au 12V (polarité positive). Le PILOTE RF peut aussi réagir avec la disparition d'une
boucle reliée au 0V (polarité négative)
Chaque entrée peut être indépendamment programmée en polarité positive ou négative, et
en disparition ou apparition. Dans le cas de l'utilisation d'une boucle normalement ouverte, il
faut les régler en apparition de signal (§ 5.4.1).
Les deux entrées sont paramétrables et permettent différents modes de fonctionnement du
PILOTE RF et de ses sirènes (§ 5.4.2).
Par défaut, l'entrée INPUT 1 est paramétrée en polarité positive et en disparition et permet
le déclenchement de toutes les sirènes (intérieure et extérieure).
Par défaut, l'entrée INPUT 2 est paramétrée en polarité positive et en disparition et permet
la signalisation M/A du système via la signalisation sonore et/ou lumineuse des sirènes
(boucle ouverte = MARCHE, boucle fermée = ARRÊT).
Par défaut la signalisation sonore pour M/A est désactivée pour la SIRYNX RF et la SIRUS
RF. Pour activer la signalisation sonore, il faut mettre le dipswitch 2 sur ON sur les sirènes
( §1.2.2 & 1.2.3).
Raccordement de l'alimentation « DC charge »
Raccordement des sorties « OUTPUTS 1 2 3 »
Le PILOTE RF possède trois sorties à faible pouvoir de
commutation.
Par commutation, il faut entendre : un 0V apparaît sur la
sortie lorsque celle-ci est actionnée.
La polarité des sorties peut être réglée en apparition (APP
0V) ou en disparition (DISP 0V).
Ex : En APP 0V (apparition de 0V), en cas de défaut de
supervision, la sortie OUT1 commute un 0V (réglage d'usine).
Le pouvoir de commutation de ces sorties est limité à 50mA,
suffisant pour piloter un relais, une LED, ou une entrée de
centrale d'alarme.
Raccordement des entrées « INPUTS »
- 18 -
