2.4.2.
NOTE : Le passage de câbles doit impérativement être fait par le bas du
boîtier afin que les câbles ne passent ni en dessous, ni au dessus de la
carte électronique pour ne pas dégrader les performances radio.
BON
ZONE DE PASSAGE
DE CABLES
PILOTE RF
PASSAGES DE CABLES
ZONE DE PASSAGE
DE CABLES
- 14 -

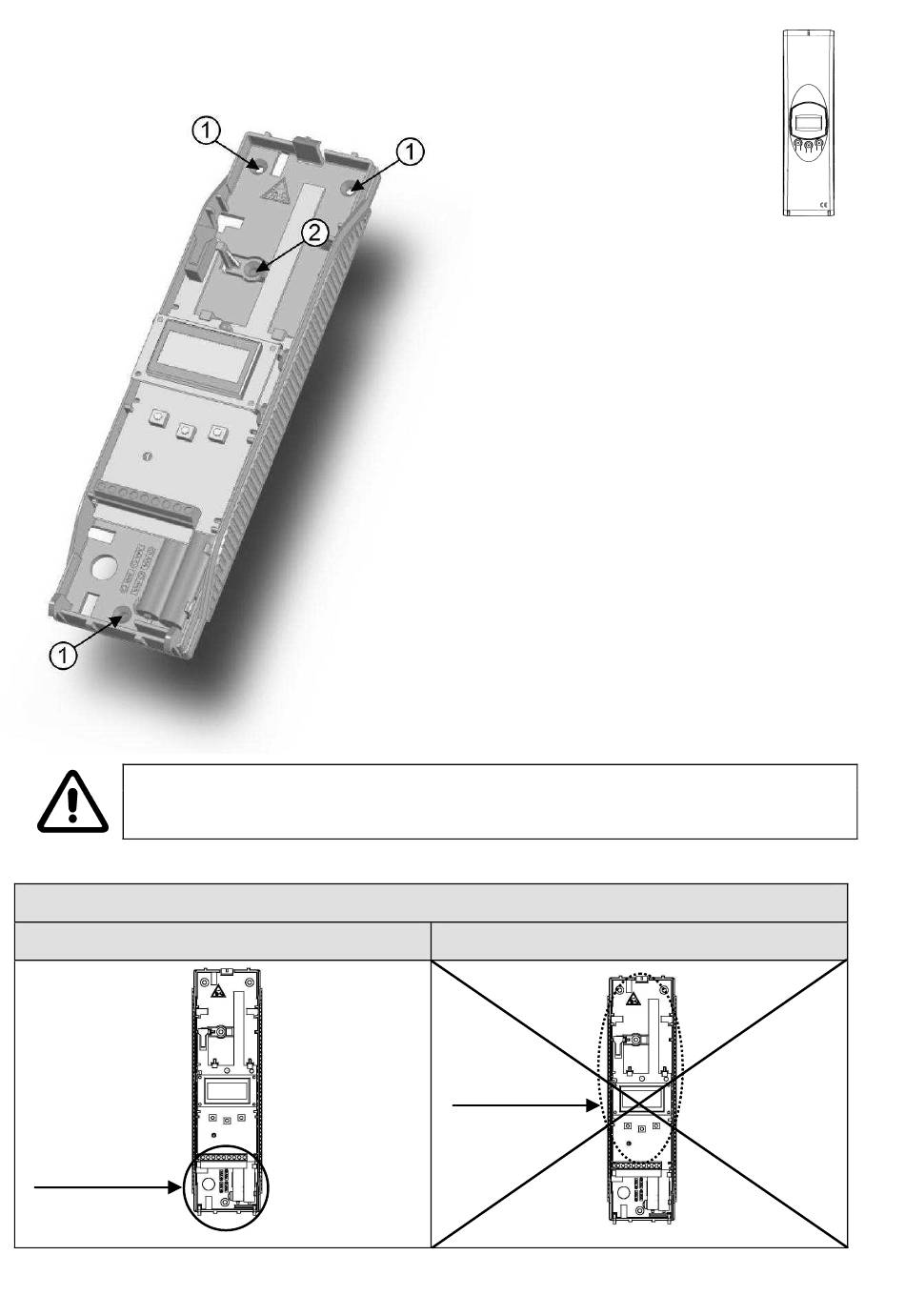

Le PILOTE RF est prévu pour un usage
en intérieur sec. Il se fixe sur une paroi
verticale et plane de surface supérieure
à celle de son boîtier en laissant au
moins 2cm de chaque côté.
Percer les trous de fixation (1) (2) et
utiliser quatre vis.
L'utilisation de la vis centrale (2) dans
le boîtier permet le fonctionnement de
l'autoprotection à l'arrachement.
En cas d'arrachement, la patte flexible
du châssis reste contre le mur et
éloigne le contact d'autoprotection de la
lamelle du capot pour déclencher le
contact d'autoprotection.
MAUVAIS
