4. INSTRUCCIONES DE MONTAJE Y CONFIGURACIÓN
El montaje ha de realizarse por un técnico cualificado.

4.1 Montaje del sensor

El sensor de agua SHT 5006 (nº de art.: 300745) reacciona al contacto con agua en los dos
contactos metálicos (el circuito del sensor se cierra). El cable del sensor puede alargarse
hasta 50 metros con un conductor de dos hilos (2 x 0,5 mm²).
Para líquidos no conductivos, utilice nuestros mini-interruptores de flotador:
► ► mini-interruptor de flotador de plástico (nº de art.: 200940)
► ► mini-interruptor de flotador de acero inoxidable (nº de art.: 200941)
4.2 Instalación
El avisador de agua SHT 5002 se monta en un riel de sombrerete de 35 mm en armarios de
distribución o carcasas sobre revoque.
En lugar de la tensión de servicio de 230 V AC, el avisador de agua 5002 SHT también puede
funcionar con 12 – 16 V DC/0,5 A. Para ello, utilice los bornes 5 (+) y 6 (-).
4.3 Regulación de nivel (regulador de 2 puntos)
Con el sensor 1 puede determinar el nivel inferior, y con el sensor 2, el nivel superior. Medi-
ante el puente de cable B1 puede definir el comportamiento de conmutación del relé K1.

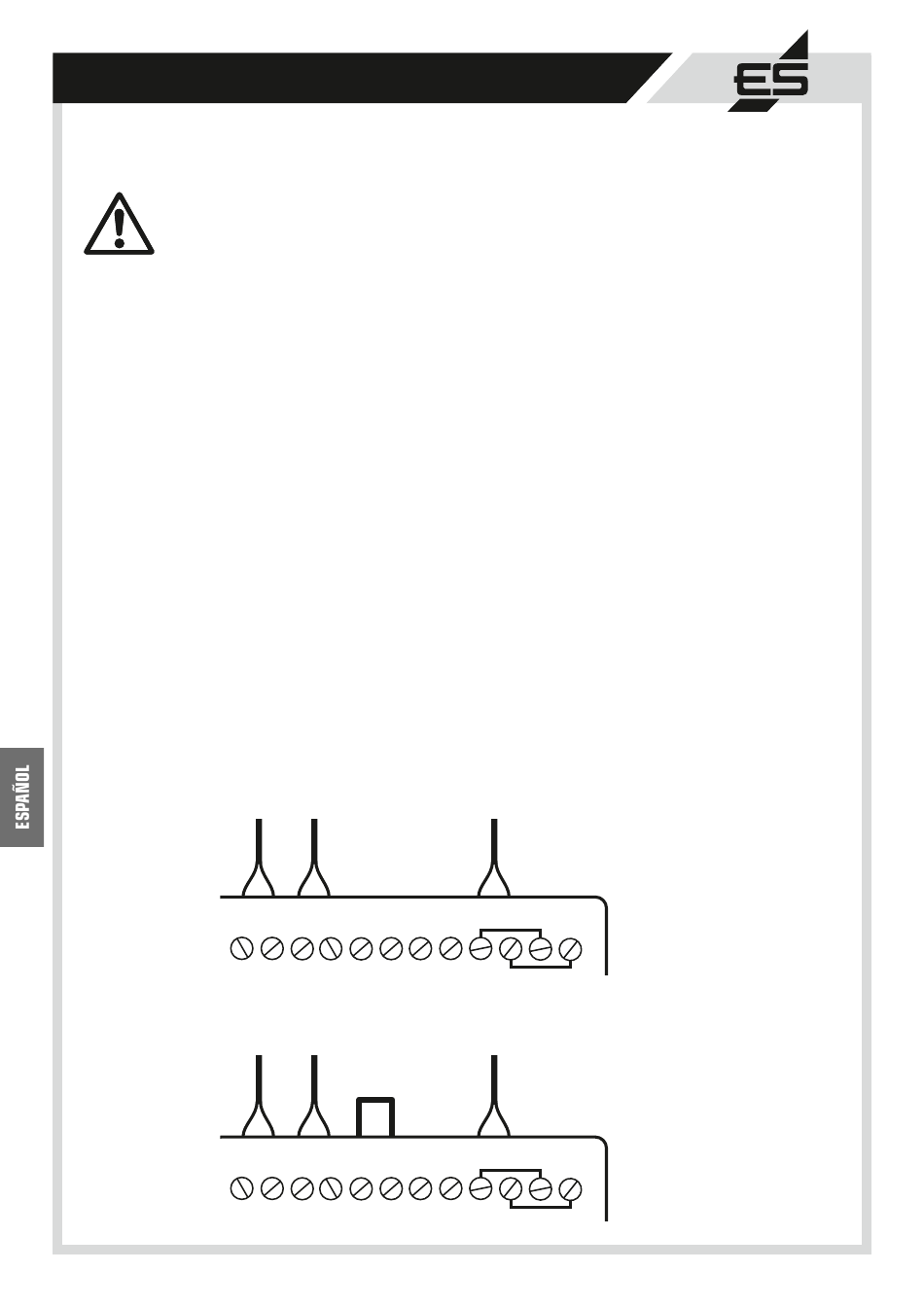

4.3.1 Llenar recipiente (fig. en página 45) sin puente B1
Nivel de agua por debajo del sensor 1: relé K1 activado - bomba ON
Nivel de agua en el sensor 2: relé K1 desactivado - bomba OFF

S1 S2

13 14 15 16 17 18 19 20 21 22 23 24
4.3.2 Vaciar recipiente (fig. en página 5) con puente B1
Nivel de agua por debajo del sensor 1: relé K1 desactivado - bomba OFF
Nivel de agua en el sensor 2: relé K1 activado - bomba ON

WATER DETECTOR

S1 S2

SHT 5002

13 14 15 16 17 18 19 20 21 22 23 24
44
B1 B2
B2
B1

Sensor S3

Niveau S1-S2

TEST
S3
S3
RESET
Überlaufmeld
z.B. Signalhu
Überlaufmeld
z.B. Signalhu
