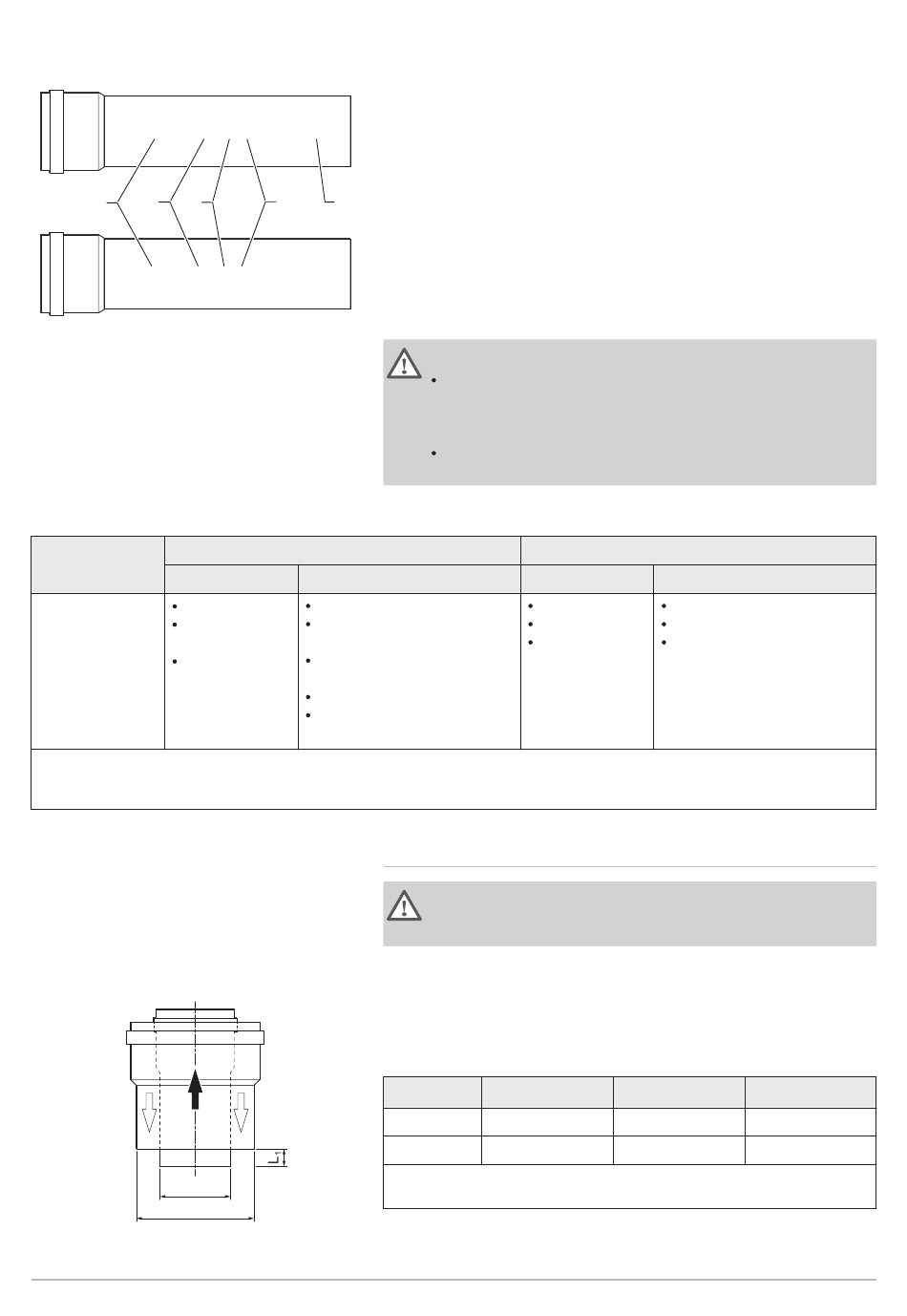

Fig.13 Exemple de marquage
EN 14471 - T120 P1 W 1 O50 LI E U0
2 3
1
EN 1856-1 - T120 P1 W VxL40045 G(xx)
Tab.15 Présentation des propriétés des matériaux
Version Buse de fumées
Matériau
Une paroi, rigide Plastique
Acier inoxyda­
ble
Aluminium à pa­
roi épaisse
(1) conforme à EN 14471
(2) conforme à EN 1856
(3) conforme à EN 13501-1
Fig.14 Dimensions du raccord concentri­
que
ød
1
øD
122620 - v.09 - 21022018
4 5
AD-3001120-01
Propriétés de matériau
Avec marquage CE
(1)
Classe de température T120
ou plus
(2)
Classe de condensats W (hu­
mide)
(2)
Classe de pression P1 ou H1
Classe de résistance au feu E
ou supérieure
1
AD-3000962-01
1 EN 14471 ou EN 1856–1: Le matériau est homologué CE confor­
mément à cette norme. Pour le plastique, il s'agit de la norme EN
14471 ; pour l'aluminium et l'acier inoxydable, c'est la norme EN
1856-1.
2 T120: Le matériau appartient à la classe de température T120. Un
numéro plus élevé est également autorisé, mais pas un numéro in­
férieur.
3 P1: Le matériau appartient à la classe de pression P1. H1 est éga­
lement autorisé.
4 W: Le matériau est adapté à l'évacuation d'eau de condensation
(W='wet'). D n'est pas autorisé (D='dry').
5 E: Le matériau appartient à la classe E de résistance au feu. Les
classes A à D sont également autorisées, mais pas la classe F. Ne
s'applique qu'au plastique.
Avertissement
Les méthodes de raccordement et de connexion peuvent varier
en fonction du fabricant. Il est interdit de combiner les méthodes
de raccordement et de connexion des différents fabricants. Cela
s'applique aussi aux passages de toit et aux conduits communs.
Les matériaux utilisés doivent être conformes aux réglementa­
tions et normes en vigueur.
Arrivée d'air
Matériau
Plastique
Inox
Aluminium
(3)
6.5.4 Dimensions de la conduite de la buse de fumées
Avertissement
Les conduites raccordées à l'adaptateur de fumées doivent satis­
faire aux exigences dimensionnelles suivantes.
d Dimensions extérieures de la conduite de la buse de fumées
1
D Dimensions extérieures de la conduite d'arrivée d'air
1
L Différence de longueur entre la conduite de la buse de fumées et
1
la conduite d'arrivée d'air
Tab.16 Dimensions de la conduite
d (min-max)
1
80/125 mm 79,3 - 80,3 mm
100/150 mm 99,3 - 100,3 mm
(1) Raccourcir la conduite intérieure si la différence de longueur est trop impor­
tante.
Propriétés de matériau
Avec marquage CE
Classe de pression P1 ou H1
Classe de résistance au feu E
ou supérieure
(3)
D (min-max)
L (min-max)
(1)
1 1
124 - 125,5 mm 0 - 15 mm
149 - 151 mm 0 - 15 mm
