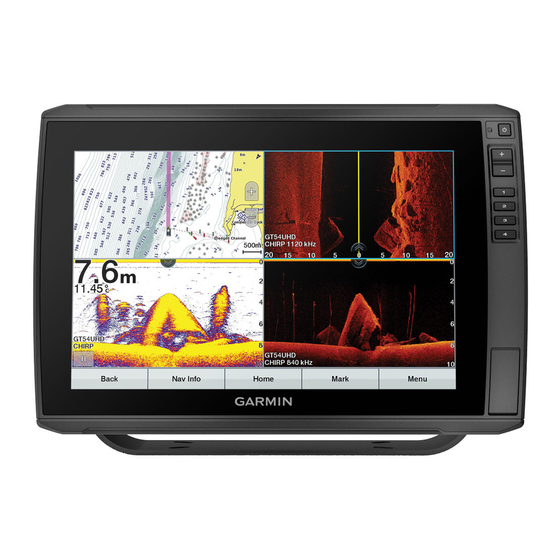

Garmin ECHOMAP ULTRA Série Instructions D'installation

ECHOMAP
™
100/120
INSTRUCTIONS
D'INSTALLATION
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Lorsque vous connectez le câble d'alimentation, ne retirez pas
le porte-fusible en ligne. Pour éviter de vous blesser ou
d'endommager le produit en l'exposant au feu ou à une chaleur
extrême, le fusible approprié doit être placé comme indiqué
dans les caractéristiques techniques du produit. De plus, la
connexion du câble d'alimentation en l'absence du fusible
approprié annule la garantie du produit.
Portez toujours des lunettes de protection, un équipement
antibruit et un masque anti-poussière lorsque vous percez,
coupez ou poncez.
Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.
Pour obtenir des performances optimales et éviter toute
détérioration du bateau, installez l'appareil selon les instructions
suivantes.
Lisez toutes les instructions d'installation avant de procéder à
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez le service d'assistance produit de
Garmin ® .
Outils requis
• Perceuse
• Forets
◦ Montage sur étrier : forets et vis adaptés à la surface et au
matériel
◦ Montage encastré : forets de 3,2 mm (
3
( / po)
8
• Tournevis cruciforme numéro 2
• Scie sauteuse ou scie circulaire
• Lime et papier de verre
• Mastic d'étanchéité (facultatif)
Considérations relatives au montage
Vous pouvez encastrer l'appareil dans le tableau de bord ou
l'installer sur le tableau de bord à l'aide d'un étrier.
Lorsque vous sélectionnez un emplacement de montage, tenez
compte des considérations suivantes.
• L'emplacement de montage doit offrir une vue dégagée sur
l'écran et un accès facile aux touches de l'appareil.
• L'emplacement de montage doit être suffisamment résistant
pour accueillir l'appareil et l'étrier.
• Les câbles doivent être suffisamment longs pour connecter
les composants entre eux ainsi qu'à la source d'alimentation.
ULTRA SÉRIES
ATTENTION
AVIS
1
/ po) et 9,5 mm
8
• Pour éviter toute interférence avec un compas magnétique,
respectez la distance de sécurité indiquée dans les
caractéristiques techniques du produit.
Montage sur étrier de l'appareil
Si vous montez le support de montage sur de la fibre de verre
avec des vis, nous vous recommandons d'utiliser un foret de
fraisage pour percer un trou à fond plat à travers le revêtement
de la couche supérieure. Cela vous permettra d'éviter de
fissurer le revêtement au moment du serrage des vis.
1
Choisissez le matériel de fixation adapté au support et à
l'étrier.
2 En utilisant l'étrier de fixation
trous d'implantation à travers les orifices des vis
3
A l'aide d'un foret adapté au matériel de fixation, percez les
quatre trous d'implantation.
4
A l'aide du matériel de fixation que vous avez choisi, fixez
l'étrier au support de fixation.
5
Retirez les capuchons étanches des connecteurs.
6
Placez le socle dans l'étrier de fixation et serrez les vis de
l'étrier .
7
Branchez tous les câbles nécessaires au socle, puis faites
tourner les bagues de verrouillage dans le sens des aiguilles
d'une montre pour fixer les câbles au socle.
ASTUCE : pour empêcher la corrosion des contacts
métalliques, recouvrez les connecteurs inutilisés avec les
caches étanches fournis.
Montage encastré de l'appareil
Faites attention lorsque vous percez le trou pour encastrer
l'appareil. Le dégagement entre le boîtier et les trous de fixation
est très réduit et en perçant un trou trop grand, vous risquez de
compromettre la stabilité de l'appareil après son installation.
L'utilisation d'un levier métallique tel qu'un tournevis peut
endommager les caches vis et l'appareil. Si possible, utilisez un
levier en plastique.
Vous pouvez monter l'appareil sur le tableau de bord en utilisant
le modèle et le matériel de montage encastré approprié.
1
Découpez le modèle et assurez-vous qu'il est adapté à
l'emplacement de montage de l'appareil.
2
Fixez le modèle sur l'emplacement de montage.
3
À l'aide d'un foret de 13 mm (
trous aux angles formés par la ligne continue du modèle afin
de préparer la découpe du support de montage.
AVIS
comme modèle, marquez les
.
AVIS
1
/ po), percez un ou plusieurs
2
