Pinces métalliques (E): pinces dotées d'un ressort qui aident à la fixation du
détecteur une fois installé.
Il est possible d'installer le détecteur dans le faux plafond de la pièce en effectuant
pour cela une perforation avec une couronne de 40mm de diamètre. Juste après on
connecte le détecteur à l'appareil (voir section 2.2) et, finalement, en levant les pinces
métalliques, on insère le détecteur à l'intérieur du faux plafond.
La note technique d'installation, disponible à la direction web de Zennio
(www.zennio.fr), offre plusieurs conseils d'installation et observations de intérêts.
2.2 CONNEXION A L'APPAREIL
En connectant le détecteur à l'appareil on doit faire correspondre la borne identifiée
comme "I" (en la borne du détecteur) avec la borne spécifique de l'entrée que l'on veut
utiliser dans la borne de l'appareil, pendant que la borne identifiée comme "C" en la
borne du détecteur, devra se connecter au commun (identifié aussi comme "C") de la
borne de l'appareil.
2.3 CONNEXION DE PLUSIEURS DETECTEURS EN PARALLELE
Il est possible de connecter plusieurs détecteurs de mouvements (généralement deux,
bien que cela pourrait être plus en fonction du modèle) en parallèle à la même entrée
de l'appareil, ainsi on pourra augmenter l'aire de détection à pouvoir fonctionner (et se
configurer) tous les détecteurs comme s'il s'agissait d'un seul détecteur, lequel ne peut
pas se passer si l'on utilise deux entrées.
http://www.zennio.fr

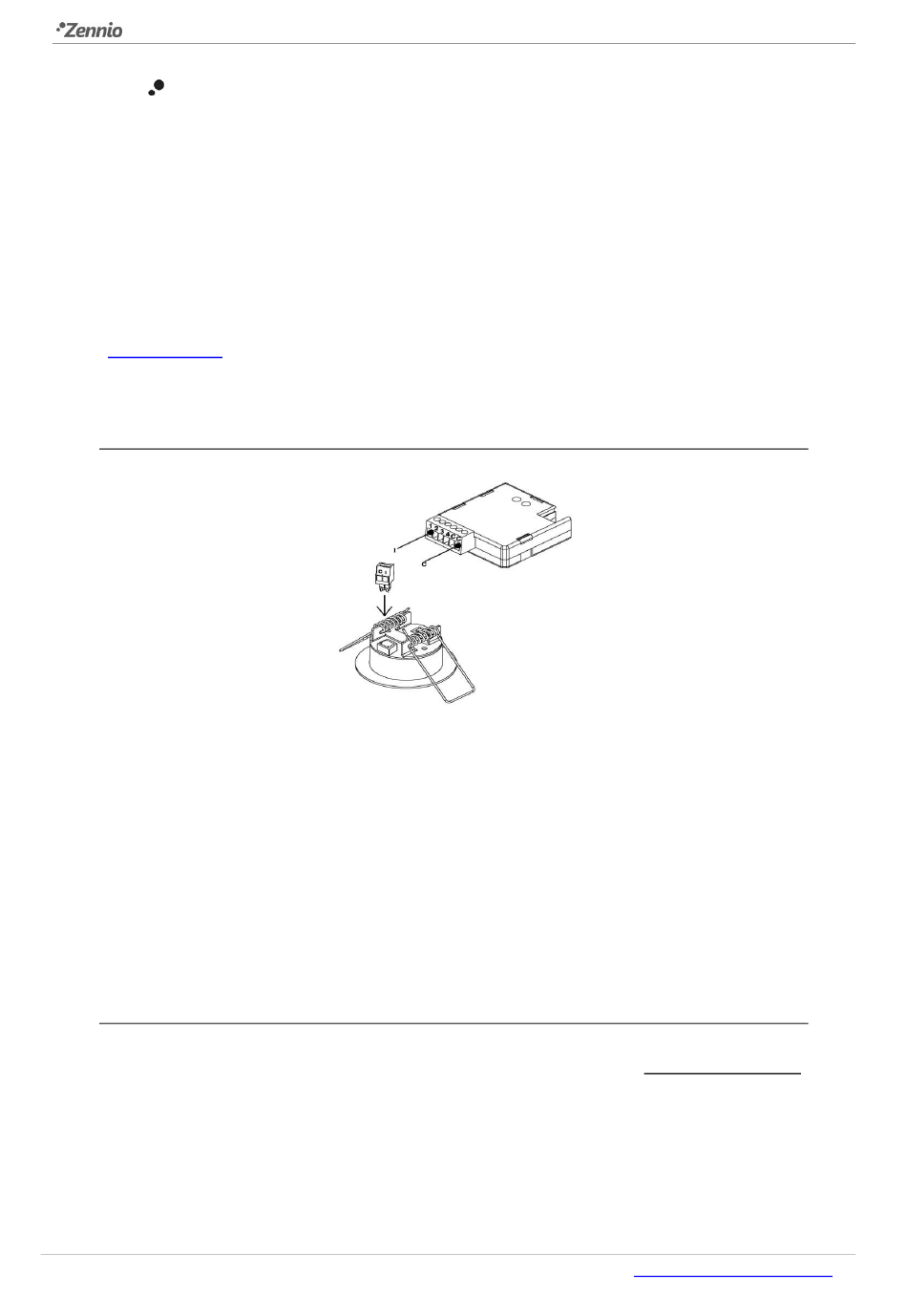

Figure 6. Connexion à l'appareil
Support technique:
Détecteur de mouvement
http://support.zennio.com
8
