Teroson PowerLine II Instructions D'utilisation page 63

Sivu
Innhold
1. Innledning
2. Sikkerhetsinstruksjoner
3. Oppstart
4. Drift
5. Vedlikehold
6. Deler
1. Innledning
Forord
Denne brukerveiledningen beskriver bruk og vedlikehold av sprøytepistol for patroner PowerLine II. Veiledningen må oppbevares
lett tilgjengelig på et sikkert sted. Alle personer som bruker pistolen skal ha lest og forstått brukerveiledningen.
Dersom brukerveiledningen ikke følges er det ikke mulig å garantere en sikker og effektiv drift av utstyret. Manglende
oppfølging av brukerveiledningen fører til bortfall av garantier og erstatningskrav. Derfor må henvisningene i
brukerveiledningen alltid følges.
Formål
Sprøytepistolen PowerLine II er en trykkluftpistol for bruk av 310 ml-patroner. Den ble konstruert for bruk av medier med høy
viskositet hhv. 2-komponent-patroner med statisk blander. Pistolen er utelukkende beregnet på å trykke mediene ut av patronen. I
henhold til bruken gjelder denne sprøytepistolen som trykkutstyr etter trykkutstyrdirektiv 97/23/EG. Den er konstruert, produsert og
testet etter direktivets art. 3, avsnitt 3.

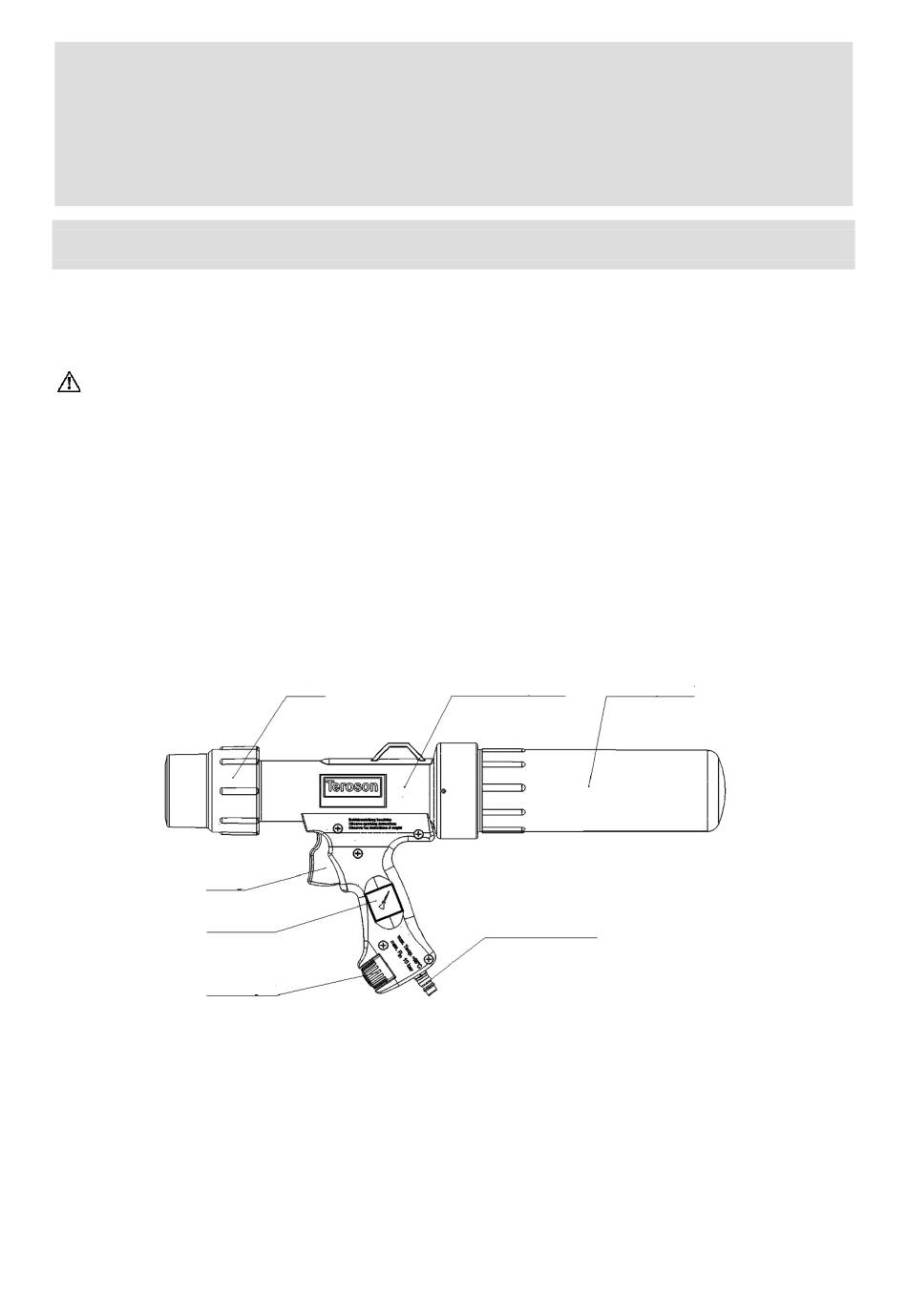

Utstyrets konstruksjon
Utstyret består av en forsyningsenhet for trykkluft og en påføringsenhet. Forsyningsenheten for trykkluft med plugg for tilkopling til
ekstern trykkluftforsyning har trykkreguleringsventil, manometer og avtrekker. Påføringsenheten arbeider etter et patentbeskyttet
dobbeltstempelprinsipp med beskyttelse mot ødeleggelse av patronen og består i en arbeidssylinder med trykkluftstempel(Ø 70 mm),
en patronsylinder (Ø 51 mm) for patronen og pakning.
Avtrekker
Manometer
Trykkregulator
Funksjon
Patronen legges i patronsylinderen og blokkeres med mutteren. Trykkluften som er koplet til pluggen reguleres til arbeidstrykket
som er innstilt på trykkreguleringen. Arbeidsområdet settes under trykk ved å trykke inn avtrekkeren. Arbeidssylinderen og
patronsylinderen skaper et høyere trykk i patronen. Utvekslingsforholdet internt arbeidstrykk : utgangstrykk er min. 3 : 1. Ut-
gangstrykket i patronen vises på manometeret.
63
64
66
66
67
68
Mutter
- 63 -
Patronsylinder
Arbeidssylinder
Tilkopling til trykkluft
N
