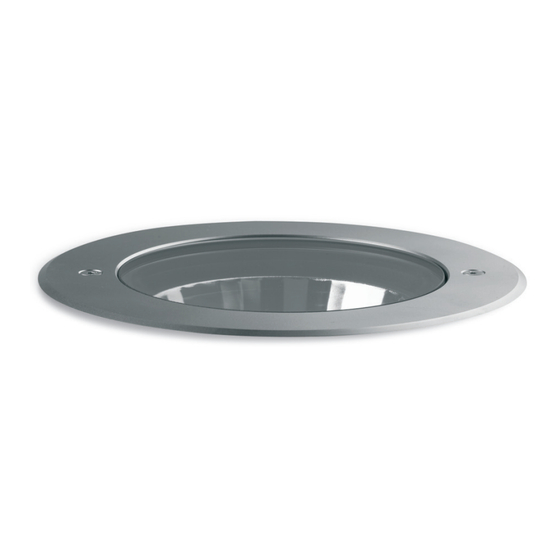

- Page 1 1200 Mini 2100 Medio Istruzioni di montaggio Installation instructions Instructions de montage Montageanleitung Instrucciones de montaje www.platek.eu...
- Page 2 Sicurezza e avvertenze per l’installazione: • L’installazione e la messa in funzione devono essere eseguite esclusivamente da personale qualificato. • Eseguire lavori agli apparecchi esclusivamente a tensione nulla. • Effettuare il collegamento alla rete seguendo le normative d’installazione vigenti. • Non rimuovere il cavo di alimentazione.
- Page 3 1200 MINI 2100 MEDIO Il prodotto deve essere acceso 30 minuti prima di chiuderlo. Keep the product swithced on for 30 minutes before closing it. Allumer le produit 30 minutes avant de le refermer. Die Leuchte ist vor endgültigem Verschluss 30 Minuten offen in Betrieb zu nehmen.
- Page 4 Consigli per la custodia Conservare le istruzioni di montaggio per eventuali operazioni di manutenzione o smontaggio, o metterle a disposizione del personale addetto. Suggestions on the maintenance Follow the installation instructions for any maintenance or disassembly operations, and leave them at the disposal of the personnel in charge Conseils pour la conservation Conserver les instructions de montage pour toute opération successive d’entretien et de démontage...
- Page 5 1200 MINI EN 60598-2-13 Categoría Category Catégories Kategorie Categoria 2100 MEDIO Categories max t °C Kg min Nelle aree normalmente non accessibili In aree ad accesso limitato (ad esempio riservate a pedoni e ciclisti) In tutte le altre aree accessibili (ad esempio su vie carrabili, parcheggi, etc.).
- Page 6 1200 MINI IP68/66 Categoria T (°C) Carico (Kg) Classe Alimentazione Category T (°C) Load (Kg) Class Power supply Catégorie T (°C) Charge (kg) Classe Alimentation Kategorie T (°C) Überrollbar Schutzklasse Versorgung bis max. (KG) Categoría T (°C) Carga (Kg) Clase Alimentación...
- Page 7 1200 MINI 2100 MEDIO 2100 MEDIO IP68/66 Categoria T (°C) Carico (Kg) Classe Alimentazione Category T (°C) Load (Kg) Class Power supply Catégorie T (°C) Charge (kg) Classe Alimentation Kategorie T (°C) Überrollbar Schutzklasse Versorgung bis max. (KG) Categoría T (°C) Carga (Kg) Clase Alimentación...
- Page 8 Ø 222 x 325 mm 1200 Mini 89 45 020 Ø 140 x 230 mm 89 45 025 Ø 140 x 340 mm 1200 Mini Small 89 45 015 Ø 140 x 100 mm 200x200 mm 1200 Mini Small 1200 Mini...
- Page 9 1200 MINI 2100 MEDIO 0° • La corretta installazione prevede un letto di drenaggio in ghiaia di 30 cm alla base della controcassa. • Posizionare la controcassa in modo da mantenere il bordo superiore dell’anello, che resterà a vista, a filo del pavimento finito.
- Page 10 Collegamento elettrico Electric connection Raccordement électrique Elektrischer Anschluss Conexión eléctrica Connettore non fornito Connector not supplied Connecteur non fourni Kabelverbinder bauseits IP68 Conector no suministrado...
- Page 11 1200 MINI 2100 MEDIO CH 4 2100 Medio 1200 Mini www.platek.eu...
- Page 12 lamp version Only HIT version ± 15° 0° 5° 10° 15°...
- Page 13 1200 MINI 2100 MEDIO LED version 2100 Medio 1200 Mini - 3 LEDs 1200 Mini - 9 LEDs ± 45° ± 10° ± 15° Regobox or Concept Design T -Con or Hub Regobox Power Switch panel 345678 345678 DMX universal LED power driver at constant current 350mA...
- Page 14 1200 Mini 2100 Medio Alluminio Alluminio CH 4 CH 4 2 Nm 2 Nm...
- Page 15 1200 MINI 2100 MEDIO 2100 Medio 1200 Mini Inox Inox CH 4 CH 4 2 Nm 2 Nm CH 4 CH 4 2 Nm 2 Nm www.platek.eu...
- Page 16 Platek Light srl Sede Legale: Via Paderno, 19 Sede Operativa: Via Marrocco, 4 25050 Rodengo Saiano (BS) ITALY T +39 030 68 10 315 F +39 030 68 16 567 www.platek.eu - info@platek.eu...
