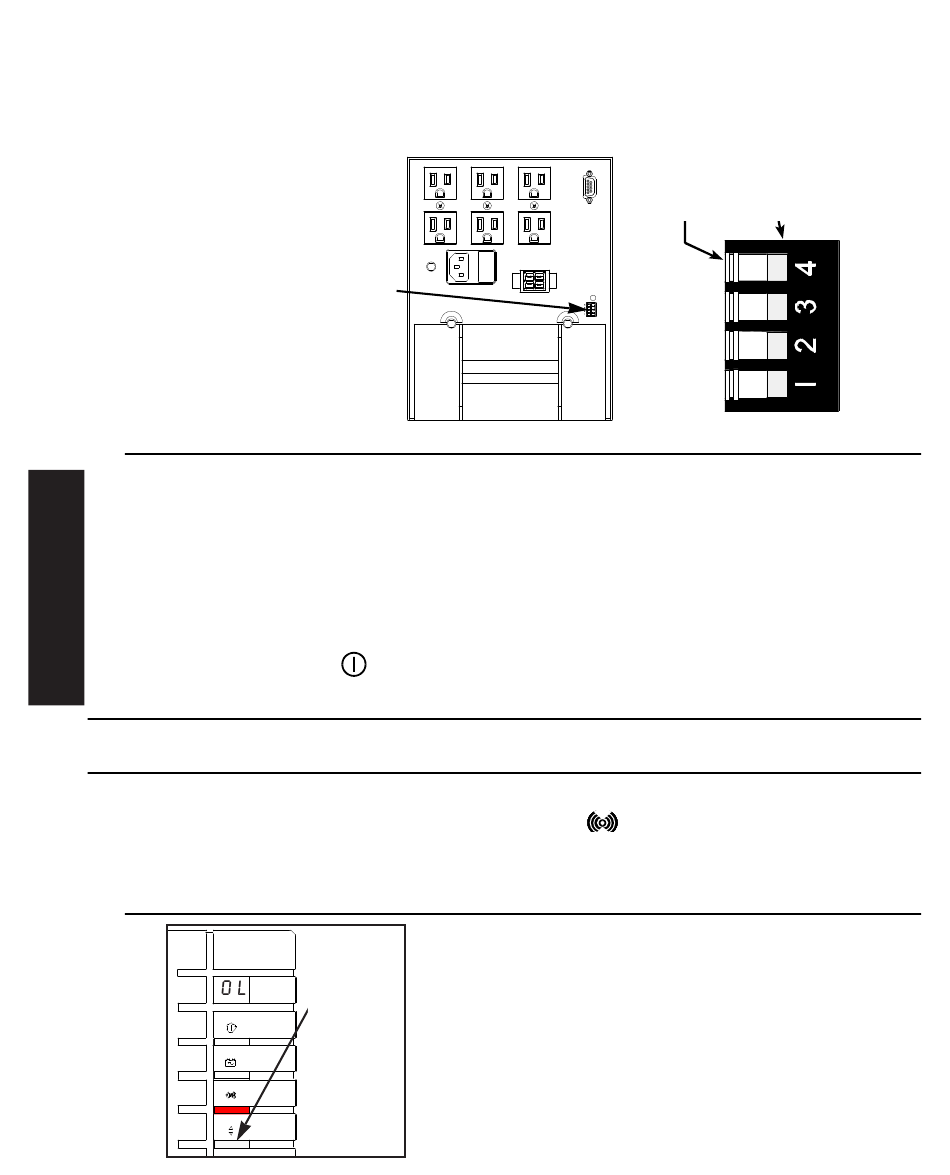

1. Identifiez le commutateur DIP 4 parmi les commutateurs à bascule figurant au dos de
l'UPS (voir les schémas ci-dessous).
2. A l'aide d'un objet non métallique, par exemple un cure-dents, déplacer le commutateur
à bascule 4 d'un côté à l'autre ; si l'UPS est en marche, il émet un bip. Veiller à ne pas
changer accidentellement la position d'un autre commutateur à bascule.
5D. Arrêt à distance
L'UPS peut être réglé sur l'arrêt à distance à l'aide des contacts du port DB9. Ces contacts
F
permettent de l'arrêter complètement ; il n'alimentera donc plus l'équipement qu'il
R
protège. Le commutateur d'arrêt à distance doit avoir un jeu de contacts capable de
A
court-circuiter la broche 7 du port de communication de l'UPS à la broche 4 (commun).
N
Cette connexion permet d'interrompre l'alimentation de l'UPS à l'équipement qu'il
protège. Lorsque cela se produit, l'UPS déclenche l'alarme « Sd » (arrêt) (alarme H en
Ç
Morse). Une fois que l'on est prêt à redémarrer l'UPS, le commutateur d'arrêt doit
A
désactiver la connexion à la broche 7 du port de communication de l'UPS. Appuyer
I
ensuite sur la touche
S
6. Alarmes
L'UPS détectera parfois un problème qu'il signalera en déclenchant une alarme sonore.
Lorsque cela se produit, le témoin d'alarme rouge
deux lettres clignote et une alarme sonore en Morse retentit.
6A. Désactivation des alarmes
Commutateurs
à bascule
pour redémarrer l'UPS.
Pour désactiver une alarme, appuyer sur la touche (flèche)
située au bas du panneau avant. L'alarme en Morse s'arrête et
les lettres « Sh » s'affichent brièvement. Le témoin d'alarme
Appuyer
rouge s'arrête de clignoter, mais il reste allumé tant que le
sur cette
problème ayant causé l'alarme n'est pas résolu. Le message
touche
pour
d'alarme reste affiché. Remarque : Lorsque l'alarme est
désactiver
désactivée, le problème qui l'a causée n'est pas résolu.
l'alarme.
Lire plus haut pour savoir comment répondre à l'alarme.
Mode
RS232
s'allume, un message d'alarme de
46
Mode de
signal étendu
4
3
2
1
