5A. Mode de communication RS232
L'UPS est déja réglé sur ce mode. Si vous décidez de ne pas utiliser le logiciel de
surveillance de l'UPS proposé par l'AS/400, utilisez ce mode pour envoyer des commandes
à l'UPS et afficher les paramètres de l'UPS et son état d'alimentation. Pour des informations
complémentaires sur la communication bidirectionnelle, les commandes et les paramètres de
l'UPS, appelez
Best Power

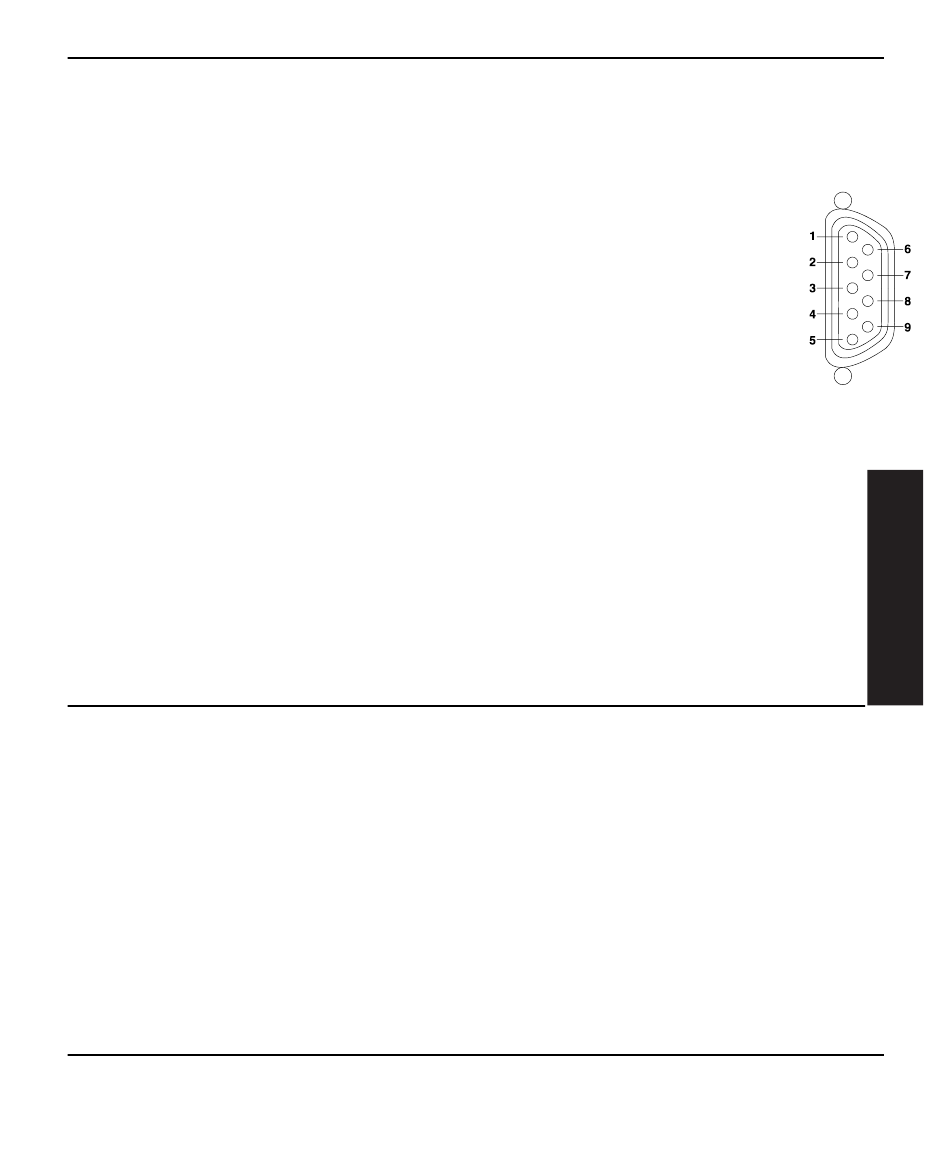

de communication RS232, les broches du port de
communication DB9 ont les fonctions suivantes :
Broche 1: Réception de données RS232. Réception de données de communication
RS232.
Broche 2: Envoi de données RS232. Envoi de données de communication RS232.
Broche 3: Contact normalement ouvert de fonctionnement sur batterie. Ce contact
normalement ouvert se ferme 15 secondes après que l'UPS est passé sur courant
batterie.
Broche 4: Commun. Terre de signal pour toutes les broches de signaux.
Broche 5: Contact normalement ouvert de faible autonomie. Ce contact normalement ouvert se
ferme lors d'une alarme de batterie déchargée, presque déchargée ou de faible autonomie
résiduelle. (Il est possible d'activer ce contact pour d'autres alarmes ; pour de plus amples
informations, appeler Best Power et demander le document FTS 502.)
Broche 6: « Plug-and-Play Sense » pour Windows 95.
Broche 7: Arrêt à distance. Court-circuiter cette broche à la terre pour mettre l'UPS hors
tension.
Broche 8: Source nominale + 12 V non régulée.
Broche 9: Inutilisée.
Les contacts sont des circuits de collecteur ouverts capables de commuter à une charge
résistive de 50 mA allant jusqu'à +40 V c.c.
5B. Mode de communication par signal étendu
Dans ce mode, des contacts de signaux suppleméntaires sont disponibles pour la mise à
l'arrêt à distance et l'état de fonctionnement sur batterie aux broches 1 et 2 ; les broches 3 à
9 ont les mêmes fonctions qu'en mode de communication RS232. La communication
bidirectionnelle est impossible en mode Signal étendu, à savoir, vous ne pouvez pas envoyer
de commandes ni afficher ou modifier de paramètres.
Broche 1: Arrêt à distance. Si l'UPS fonctionne sur batterie et si un signal de +12 V c.c. est
appliqué à cette broche pendant 5 secondes, l'UPS s'arrête 30 secondes plus tard. A la
fin de la panne de secteur, l'UPS redémarre automatiquement. Les signaux, les durées
des arrêts et le redémarrage automatique sont programmables ; pour de plus amples
informations, appeler
Broche 2: Fonctionnement sur batterie. Lorsque l'UPS fonctionne sur batterie, cette broche
produit un signal de +12 V c.c. (niveau RS232).
5C. Changement de mode de communication
Remarque : Etant donné que vous pouvez utiliser l'un de ces deux modes avec le logiciel
de surveillance de l'UPS proposé par l'AS/400, vous n'avez pas besoin de
modifier le mode de communication pour une utilisation AS/400 standard.
pour demander le document FTS 502. Quand l'UPS est en mode
Best Power
et demander le document FTS 502.
