DPM IV
Démonter la courroie
dentée
Installer la courroie
dentée
03.21
6.8 Courroie dentée 'Moteur'
F G H
E

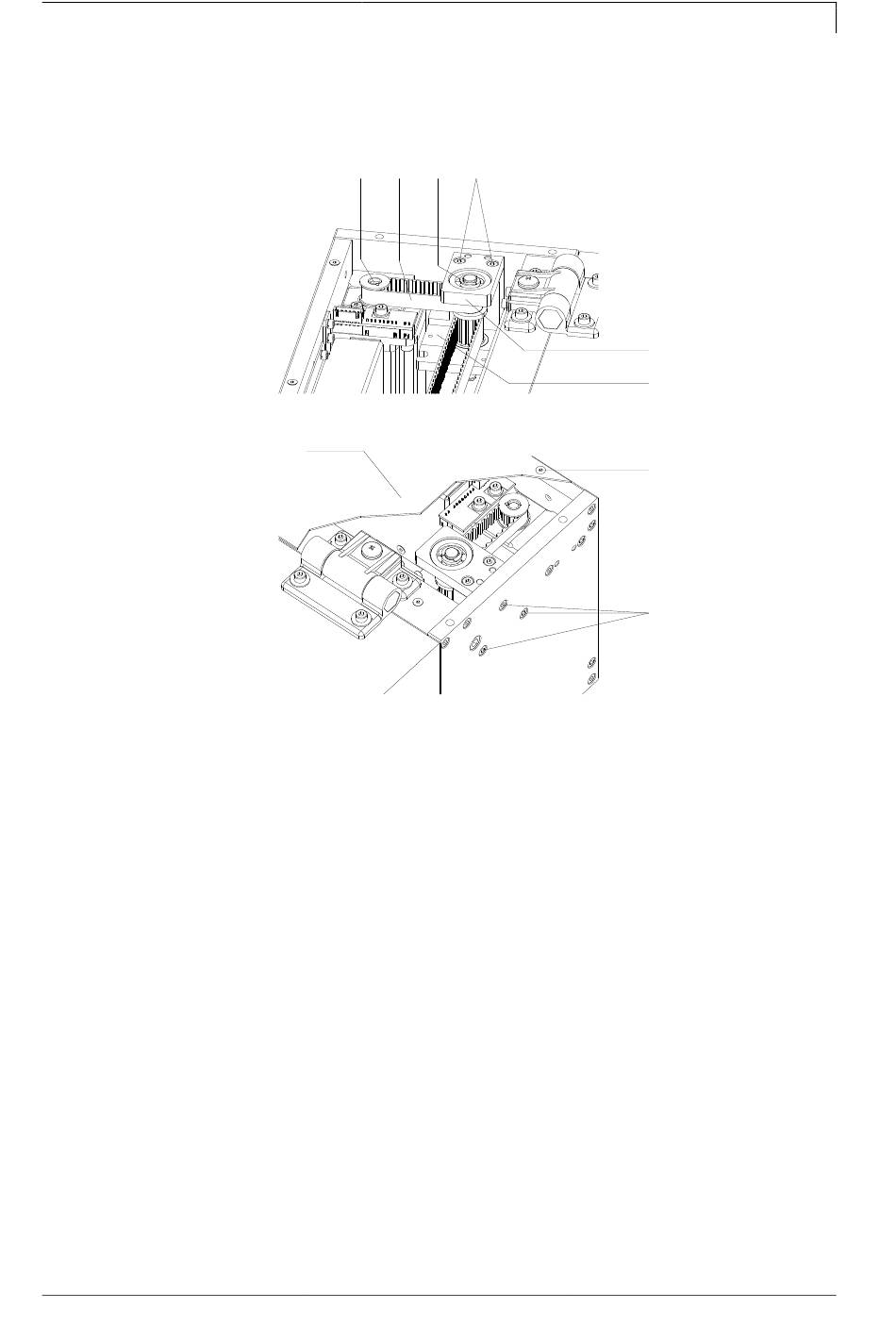

Figure 27
1. Desserrer les six vis à tête fraisées (C) et enlever le couvercle
supérieur (E).
2. Déplacer le chariot d'impression dans la position de service.
3. Enlever la bague de blocage (H).
4. Desserrer les vis (I) et enlever le contre-appui (A).
5. Desserrer les vis (D) de quelques tours.
6. Basculer légèrement le support frein (B) jusqu'on peut enlever la
courroie dentée (G) vers le haut. Si nécessaire, desserrer
davantage les vis (D) ou enlever complètement.
1. Placer une nouvelle courroie dentée (G) dessus la poulie de
courroie (F) afin de déplacer au-dessus de la deuxième poulie de
courroie.
2. Placer le contre-appui (A) et fixer avec les vis (I).
3. Insérer la bague de blocage (H).
4. Tirer vers l'avant le support frein (B) et en même temps serrer les
vis (D), pour assurer la tension de la courroie.
5. Fixer le couvercle supérieur (E) avec les six vis à tête fraisées (C).
Manuel d'entretien
Mécanique (échanger des pièces)
I
A
B
C
D
45
