PART . T5813E
I
Il modulo memoria va installato nelle
vicinanze dell'alimentatore (possibilmente
nello stesso quadro elettrico); la distanza
non deve comunque essere superiore ai 10
metri.
Led multicolore
Spento:
dispositivo troppo lontano
dall'alimentatore
Verde fisso:
funzionamento normale
Arancio fisso:
impianto non ancora acquisito
Rosso fisso:
fase di esclusione dispositivi
Rosso lampeggiante: fase di acquisizione in corso
Arancio lampeggiante: configurazione errata o mancante
Il modulo memoria permette di ripristinare lo stato delle luci comandate da un impianto automazione al termine di un black-out. Per ottenere
questa funzione il dispositivo memorizza in modo permanente lo stato degli attuatori che gestiscono le luci (esclusi quelli con il configuratore PUL in
posizione M) ma non quelli per le tapparelle. Ogni comando inviato sul bus viene memorizzato dal dispositivo. In caso di black-out o di brevi interruzioni
di rete (minimo 400ms), il dispositivo invia sul bus lo stato dell'impianto memorizzato. Per le operazioni di ripristino sono necessari circa dieci secondi.
All'interno dell'impianto non ci devono essere altri dispositivi con lo stesso indirizzo del modulo memoria.
Per ogni impianto automazione è sufficiente installare un solo modulo memoria. Nel caso un'installazione sia formata da più impianti, connessi
fra loro attraverso l'interfaccia SCS/SCS, occorre utilizzare un modulo memoria per ogni alimentatore installato. Se, però, l'interfaccia è configurata
in modalità "espansione fisica" (configuratore 1 in posizione MOD) rimane sufficiente un solo modulo per tutta l'installazione.
La programmazione del modulo memoria permette di selezionare le luci per le quali si richiede di ripristinare lo stato e quelle per le quali non è richiesto.
Sequenza di programmazione:
-collegare il modulo memoria, alimentare il bus ed assicurarsi che i dimmer abbiano il carico collegato ed alimentato
(tutte le luci devono essere spente);
- premere il tasto presente sul frontale per almeno cinque secondi, il led rosso è acceso fisso;
- accendere uno alla volta i carichi che non vanno gestiti (tutti i carichi rimasti spenti verranno gestiti);
- premere entro 30 minuti il tasto; il led rosso inizierà a lampeggiare velocemente per evidenziare la fase di apprendimento;
- dopo circa 20 secondi il led si accende verde fisso per segnalare che la fase di apprendimento è terminata ed il modulo memoria è operativo;
- se la fase di programmazione non viene completata entro 30 minuti, il led arancio si accende fisso e segnala che l'impianto non è stato
acquisito.
Al termine della fase di programmazione é consigliabile effettuare un test per verificare la corretta impostazione del dispositivo:
- accendere alcuni dei carichi controllati (ovvero quelli non esplicitamente esclusi in fase di programmazione e non configurati come PUL in M);
- togliere tensione, simulando un black-out, per almeno 15 secondi;
- ridare tensione; dopo alcuni secondi lo stato dei carichi controllati deve essere ripristinato (ovvero quelli che prima del black-out erano accesi
devono riaccendersi), mentre i carichi non gestiti devono restare comunque spenti.
- Le accensioni temporizzate dei carichi vengono trattate dal modulo memoria come semplici accensioni. In fase di ripristino impianto dopo un
black-out oppure dopo una breve interruzione di rete, i dispositivi che stavano eseguendo una temporizzazione vengono riaccesi in modalità
non temporizzata.
- Nel caso in cui vengano fatte modifiche all'impianto (aggiunta o modifica di dispositivi) oppure modifiche alla configurazione, va ripetuta la
procedura di programmazione del modulo memoria.
Tasto
Bus
Descrizione
Configurazione
Ambiente (A)
0 ÷ 9
Installazione
Programmazione
F425
Contenitore: DIN 2 moduli
Alimentazione: 18 ÷ 27 Vd.c. da bus SCS
Assorbimento: 5 mA
Temperatura d'impiego: +5 ÷ +35 °C
Sede configuratori

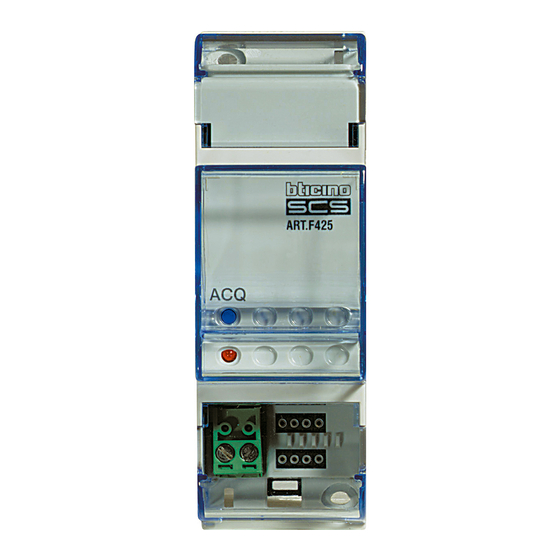

ART.F425
Punto luce (PL)
1 ÷ 9
TEST
Note
Istruzioni d'uso
Gebrauchanweisungen
Notice d'emploi
Instruction sheet
Instrucciones de uso
Gebruiksaanwijzing
09/06-01 - AP
Instruçoes para o uso
A PL
