AS/R/90000
I/MAC 8503F
FRANÇAIS

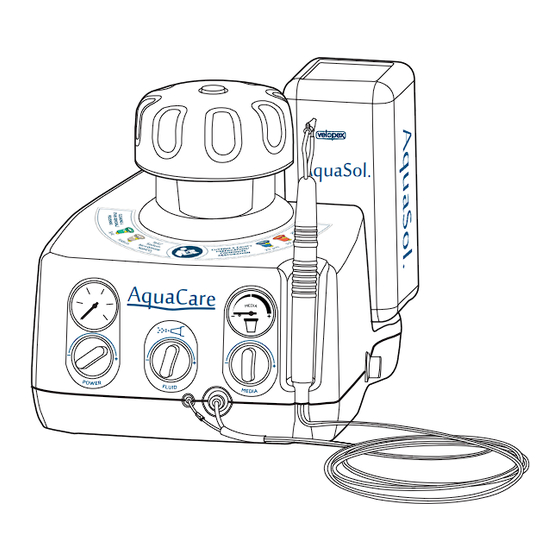

Unité d'abrasion et de polissage dentaire à l'air
Manuel d'installation, de fonctionnement et
de maintenance
ATTENTION :
NE PAS BRANCHER L'ALIMENTATION EN AIR AVANT D'AVOIR LU CE GUIDE.
AquaCare
40°C
CLASSE
80%
Manuel d'utilisation Ed. 6
IIa
I/LIT0171P Publié en
05/2019
15°C
10%
Dispositif médical
Limite de température
3,066 Kg
9051184
0120
www.velopex.com
MEDIVANCE INSTRUMENTS LTD. • Barretts Green Road • Harlesden • London • NW10 7AP
Publicité
Table des Matières
Manuels Connexes pour Velopex AquaCare Single
Sommaire des Matières pour Velopex AquaCare Single
- Page 1 NE PAS BRANCHER L'ALIMENTATION EN AIR AVANT D'AVOIR LU CE GUIDE. AquaCare 40°C CLASSE Manuel d'utilisation Ed. 6 I/LIT0171P Publié en 05/2019 15°C Dispositif médical Limite de température 3,066 Kg 9051184 0120 www.velopex.com MEDIVANCE INSTRUMENTS LTD. • Barretts Green Road • Harlesden • London • NW10 7AP...
-
Page 2: Table Des Matières
Table des matières INTRODUCTION PAGE SOMMAIRE INDICATIONS D'UTILISATION ET CONTRE-INDICATIONS AVERTISSEMENTS TABLEAU DES SYMBOLES DESCRIPTIF TECHNIQUE CONTENU DE L'EMBALLAGE PIÈCES ET CARACTÉRISTIQUES DE L'AQUACARE PRÉSENTATION EXTÉRIEURE DE L'AQUACARE VUE ARRIÈRE DE L'AQUACARE PÉDALE PIÈCE À MAIN CARTOUCHES DE POUDRE INSTALLATION POSE DE L'AQUACARE MISE EN PLACE DE LA PÉDALE INTRODUCTION DU RÉCIPIENT DE FLUIDE... - Page 3 Table des matières FONCTIONNEMENT PREMIÈRES ÉTAPES POUR MAÎTRISER L'AQUACARE MÉTHODES DE TRAITEMENT SUGGÉRÉES PRÉPARATIONS AVANT UN TRAITEMENT TRAITEMENTS - Nettoyage - Caries de sillon - Préparation des cavités - Retrait d'une restauration composite - Fixation d'ancrages orthodontiques MAINTENANCE STÉRILISATION DE LA PIÈCE À MAIN MAINTENANCE DE LA PIÈCE À...
-
Page 4: Indications D'utilisation Et Contre-Indications
Indications d'utilisation et contre-indications Indications d'utilisation L'AquaCare peut être utilisé pour : • La préparation des puits et des fissures pour les scellements. • L'élimination de composites pour la restauration. • La préparation de cavités. • Le nettoyage, le polissage et l'élimination de taches. •... -
Page 5: Avertissements
Avertissements ATTENTION - Veuillez lire tous les avertissements importants ci-dessous avant d'utiliser l'AquaCare : Seuls les dentistes et les hygiénistes dentaires qualifiés peuvent utiliser l'AquaCare sur des patients. Avant d'utiliser l'AquaCare : a) Lisez entièrement le manuel. b) Assurez-vous que l'opérateur de l'unité, tous les assistants, le patient et toutes les autres personnes dans la salle porte une protection oculaire conforme à... - Page 6 être noyée. Pour corriger ce problème, la machine devra être entièrement révisée et réparée - ceci devra être effectué aux frais du client. Toutes les poudres fournies par Velopex sont stériles jusqu'à leur ouverture, et les récipients ne sont pas réutilisables.
-
Page 7: Utilisation Des Commandes
Symboles Récipient/flacon de Alimentation en liquide air, arrêt Alimentation en air, Manomètres marche Commande de Commandes de volume volume de liquide de support MEDIA (SUPPORT) Jauges de support Commandes de réglage POWER de la vitesse de coupe (PUISSANCE) Utilisation des commandes Ci-après les réglages standard pour l'utilisation de la machine ;... -
Page 8: Descriptif Technique
: sec, lavage et coupe/nettoyage. Le volume d'air entrant, de poudre, de support et de liquide peut être réglé à l'aide des quatre commandes disponibles. La pièce à main peut être retirée de la conduite d'air pour être stérilisée. Dimensions hors-tout de l'AquaCare Single : Largeur 183mm / 7,20” (po) Hauteur 185 mm / 7,28”... -
Page 9: Contenu De L'emballage
Table des matières PREP PROPHY FEEDLINES / TIPS A. 1 x Unité d’air abrasion AquaCare Twin B. 1 x Filtre à air en ligne (voir page 40). C. 1 x Pédale à trois positions. D. 1 x Pièce à main de 0,6 mm (couleur argentée). E. -
Page 10: Présentation Extérieure De L'aquacare
Présentation extérieure de l'AquaCare Commande de support 9. Couvercle de chambre de dosage Raccord de sortie de poudre 10. Flacon (500 ml) de liquide Raccord de sortie de liquide 11. Buse/embout de la pièce à main Commande de liquide 12. Pièce à main Commande de poudre 13. -
Page 11: Vue Arrière De L'aquacare
Vue arrière de l'AquaCare Connexion pour pédale Noir (tube à 4 voies) Connexion pour pédale Blanc (tube à 4 voies) Alimentation en air - Bleu FOOT PEDAL Connexion pour pédale Vert (tube à 4 voies) Connexion pour pédale Jaune (tube à 4 voies) Utilisation de la pédale Liquide Poudre... -
Page 12: Pièce À Main
Pièce à main 23. Raccord pour liquide 28. Raccord pour la poudre 24. Conduite d'alimentation et embout 29. Poignée 25. Buse (gamme de tailles) 30. Tube double 26. Avant de la pièce à main 31. Support de pièce à main 27. -
Page 13: Cartouches De Poudre
Cartouches de poudre Couvercle de la chambre de dosage retiré Cartouche de poudre Chambre de dosage ouverte PROPHY PREP Oxyde d'aluminium 29 μ Bicarbonate de sodium Pour la découpe, la préparation Pour le nettoyage et le polissage des cavités et la préparation de composites Oxyde d'aluminium 53 μ... -
Page 14: Installation De L'aquacare
Retirez l'AquaCare de sa boîte et conservez l'emballage pour renvoyer l'appareil s'il doit être réparé. Si vous utilisez l'AquaCare avec le Centre de traitement Velopex pour patients, placez la machine sur l'étagère du haut du chariot, conformément aux consignes reçues avec le chariot. -
Page 15: Mise En Place De La Pédale
Mise en place de la pédale AVERTISSEMENT : Le fonctionnement accidentel de la pédale peut être dangereux. Pour éviter cela, assurez-vous que la pédale est rigoureusement contrôlée lorsque l'appareil est en marche. A. Voir PIÈCES ET CARACTÉRISTIQUES : PÉDALE, page 11. Placez la pédale sur le sol près de la machine et à... -
Page 16: Introduction Du Récipient De Fluide
Introduction du récipient de liquide En tenant le récipient de liquide avec le couvercle relevé, détachez l'étiquette comme illustré à la Figure B, puis renversez le récipient et introduisez-le dans la prise d'eau à l'arrière comme illustré à la Figure C. Poussez légèrement pour vous assurer que l'aiguille perfore l'opercule. REMARQUE : Les récipients ne sont PAS rechargeables et doivent être remplacés au besoin ;... -
Page 17: Montage De La Pièce À Main
Montage de la pièce à main A. Voir Pièces et caractéristiques : Pièce à main, page 12. Faites coulisser la poignée de la pièce à main sur le double tube. Elle atteint l'extrémité du tube sans clapet anti-retour. B. Poussez fermement les tubes doubles sur les tubes de la buse. Le petit tube double pousse sur le petit tube de la buse et le grand tube double pousse sur le grand tube de la buse. -
Page 18: Raccordement De L'alimentation En Air
Raccordement de l’alimentation en air Conditions de l'alimentation en air Air sec propre (ISO 8573 Classe 1.4.1). Pression entre 4 bar (72 psi) et 7 bar (100 psi). Débit maximum +70 l/min. Raccord d'entrée de 6 mm de diamètre extérieur. Voir PIÈCES ET CARACTÉRISTIQUES : VUE ARRIÈRE DE L'AQUACARE, page 11 Le système/compresseur d'alimentation en air existant peut être utilisé... -
Page 19: Test D'installation
Si ce que vous observez ne correspond pas à la procédure décrite ci-dessus, vérifiez que tous les opérations d'INSTALLATION ont été effectuées correctement. Si des problèmes d'installation continuent à se produire, contactez un représentant ou un distributeur agréé Velopex pour demander de l'aide. -
Page 20: Démontage Des Couvercles De La Chambre De Dosage
être utilisée, placez la cartouche avec précaution dans le pot à poudre fourni. Toutes les cartouches de poudre fournies par Velopex sont irradiées aux rayons gamma. Le contenu est stérile jusqu'à l'ouverture. Les cartouches de poudre ne doivent pas être pas réutilisables. -
Page 21: Introduction Des Cartouches De Poudre
Introduction des cartouches de poudre AquaCare : Installation... -
Page 22: Préparation De L'aquacare Pour La Première Utilisation
Si ce que vous observez ne correspond pas aux résultats ci-dessus, reportez-vous au chapitre ENTRETIEN pour la procédure complète de test et des conseils de recherche de pannes. Sinon, signalez le problème à un représentant ou un distributeur agréé de Velopex. N'utilisez que des produits consommables d'origine Velopex (poudres, pièces à main etc.). -
Page 23: Premières Étapes Pour Maîtriser L'aquacare
Premières étapes pour maîtriser l'AquaCare FORMATION AU NETTOYAGE AVEC DES LAMES DE VERRE Les lames de microscope en verre fournies avec votre machine ont une dureté similaire à l'émail des dents. L'observation des effets des réglages sur une lame de verre donne une image de la vitesse du nettoyage et du polissage. -
Page 24: Méthodes De Traitement Proposées Pour Aquacare
ACCESSOIRE DE NETTOYAGE COMPLÉMENTAIRE Le boitier de confinement étend l’usage de votre appareil d’abrasion Velopex vers la réalisation de protocoles d’abrasion à l'extérieur de la bouche. Il permet de nettoyer ou d'abraser des pièces prothétiques comme des couronnes, des bridges ou des supports avant de les cimenter dans la bouche. -
Page 25: Préparations Avant Un Traitement
Préparations Avant Un Traitement De L’aquacare AVERTISSEMENT : tout le personnel présent dans la zone de travail doit porter une protection oculaire selon la norme BS EN 166 IF 415 AVERTISSEMENT : tout le personnel présent dans la zone de travail, à l’exception du patient, doit porter un masque respiratoire conforme à... -
Page 26: Traitements
Traitements NETTOYAGE/ÉLIMINATION DES TACHES Réglages : Support - Bicarbonate de sodium (blanc). Buse - 0,6 mm ou 0,8 mm de diamètre. Puissance - 3 bar. Débit du support - Position médiane. Ce traitement est particulièrement facilité par l'utilisation de l'AquaCare et permet une meilleure finition sur les dents. -
Page 27: Traitement Des Caries De Fissures
Traitements TRAITEMENT DES CARIES DE FISSURES Réglages : Support - Oxyde d'aluminium 29 microns (bleu). Buse - 0,5mm ou 0,6mm de diamètre. Puissance - 4 bar. Débit de produit - Légèrement en dessous de la position médiane (cadran de support de droite). L'AquaCare Twin est particulièrement utile pour traiter les caries de fissures. -
Page 28: Préparation Des Cavités
Traitements PRÉPARATION DE CAVITÉS Réglages : Support - Oxyde d'aluminium 53 microns (rouge). Buse - 0,6 mm. Puissance - 4-5 bar. Débit de support - légèrement au-dessus de la position médiane. La procédure de préparation d'une cavité avec l'AquaCare Twin dépend de la taille de la cavité, de l'importance et du type de carie. -
Page 29: Retrait Des Restaurations Composites
Traitements RETRAIT DES RESTAURATIONS COMPOSITES Réglages : Support - Oxyde d'aluminium 53 microns (rouge). Buse - 0,6 mm. Puissance - 4-5 bar. Débit de support - Légèrement au-dessus de la position médiane. L'AquaCare Twin s'avère très utile pour le retrait d'anciennes restaurations composites. Tenez la buse de coupe avec un angle d'environ 45 degrés par rapport à... -
Page 30: Fixation D'ancrages Orthodontiques
Traitements FIXATION D'ANCRAGES ORTHODONTIQUES Réglages : Support - Oxyde d'aluminium 29/53 microns (bleu/rouge). Buse - 0,6 mm. Puissance - 4 bar. Débit de produit - Légèrement en dessous de la position médiane (cadran de support de droite). L'émail de la dent à traiter peut être « dépoli » aux dimensions exactes de l'ancrage orthodontique à... -
Page 31: Stérilisation De La Pièce À Main
Stérilisation de la pièce à main La pièce à main est fournie propre, mais non stérile. La pièce à main doit être stérilisée avant chaque utilisation et entre toutes les utilisations suivantes. Ne pas utiliser de nettoyeur à ultrasons. A. Retirez et jetez le conduit d'alimentation et l'embout jetables (Voir INSTALLATION : RACCORDEMENT DU CONDUIT D'ALIMENTATION ET DE L'EMBOUT JETABLES, Page 17). -
Page 32: Maintenance De La Pièce À Main
Maintenance de la pièce à main Obstructions Si la poudre abrasive ne s'écoule plus de la buse pendant la coupe, la buse est peut-être obstruée par des particules abrasives. Éteignez et dépressurisez la machine. Retirez ensuite la pièce à main et dégagez l'obstruction en introduisant 0,35 mm de fil (fourni) par l'embout de la buse. -
Page 33: Purge De L'aquacare
Purge de l'AquaCare PURGE DU FLUIDE Lors du remplacement du flacon de liquide, la machine doit être purgée de tout l'air ayant pu entrer dans le circuit. A. Tournez le réglage du support sur la position minimum. Ceci permet d'éviter que de la poudre soit inutilement expulsée de la pièce à... -
Page 34: Nettoyage De L'aquacare
En cas de dégâts visibles, n'utilisez pas l'AquaCare tant qu'il n'a pas été inspecté par un représentant ou un distributeur agréé de Velopex. La prise d'eau à l'arrière doit être vérifiée régulièrement pour s'assurer qu'elle ne contient pas de poussière/poudre accumulée ou de moisissure. -
Page 35: Recherche De Pannes
8. Vérifiez l'absence d'eau ou d'air humide qui pourrait contaminer le système pneumatique. Ceci peut se produire si la source d'air comprimé n'est pas suffisamment filtrée. Dans ce cas, contactez un représentant ou un distributeur Velopex agréé qui pourra évaluer les éventuels dégâts sur l'appareil AquaCare. - Page 36 CUT (coupe), n°3. Vous devriez entendre le bruit augmenter lorsque le vibrateur démarre. Si le bruit n'augmente pas, le vibrateur peut être défectueux. Contactez un représentant ou un distributeur agréé de Velopex pour obtenir de l'aide. Symptôme Débit de liquide de coupe irrégulier ou absent sur l'embout.
- Page 37 REMARQUE : Si la panne ne peut pas être localisée et réparée en consultant ce guide de recherche de pannes, il sera nécessaire d'avoir recours aux services d'un représentant ou d'un distributeur agréé de Velopex pour un diagnostic plus approfondi et une intervention sur l'appareil.
-
Page 38: Entretien Annuel Et Contrôle De Sécurité
Entretien annuel et contrôle de sécurité Pour vous assurer que l'AquaCare continue à fonctionner de manière sûre et fiable, il est important de contacter votre fournisseur Velopex pour prévoir un entretien annuel et un contrôle de sécurité tous les 12 mois. -
Page 39: Accessoires Recommandés
I/ASS 8025F *Remarque : Ces articles sont classés en tant que dispositifs médicaux. AVERTISSEMENT : Toutes les pièces de rechange et les consommables doivent être fournis par Velopex pour garantir le bon fonctionnement de l'AquaCare. Pièces de rechange Réservoir de stockage et couvercle... -
Page 40: Filtre À Air En Ligne
Filtre à air en ligne L'AquaCare est conçu pour fonctionner avec de l'air propre et sec entre 4 et 7 bars, conformément aux exigences de la norme ISO 873.1 classe 1.4.1. Ne pas fournir de l'air conforme aux exigences ci-dessus telles que détaillées dans le manuel d'installation, d'utilisation et d'entretien détaillé... -
Page 41: Flacon De Purge De Poudre
FLACON DE PURGE DE POUDRE Utilisez ce flacon lorsque vous passez des poudres à découper aux poudres de nettoyage et lorsque vous réglez la commande de support. Pour éliminer la poudre ou le produit, appuyez sur la buse au centre du bouchon, puis appuyez à... -
Page 42: Instructions De La Pièce À Main
INSTRUCTIONS DE PIÈCE À MAIN Branchement Prenez l'extrémité étroite de la poignée de la Poussez le tube double jusqu'au bout. pièce à main et introduisez-y l'extrémité du tube double. Fixez le tube double à la pointe de coupe. Poussez et raccordez solidement le tuyau Assurez-vous que le tube étroit est fixé... -
Page 43: Remarques
Remarques AquaCare : Remarques... - Page 44 I/MAC 8503F FRANÇAIS Unité d'abrasion et de polissage dentaire à l'air Manuel d'installation, de fonctionnement et de maintenance www.velopex.com MEDIVANCE INSTRUMENTS LTD. • Barretts Green Road • Harlesden • London • NW10 7AP AquaCare Manuel d'utilisation Ed. 6 9051184 0120...
