Installation

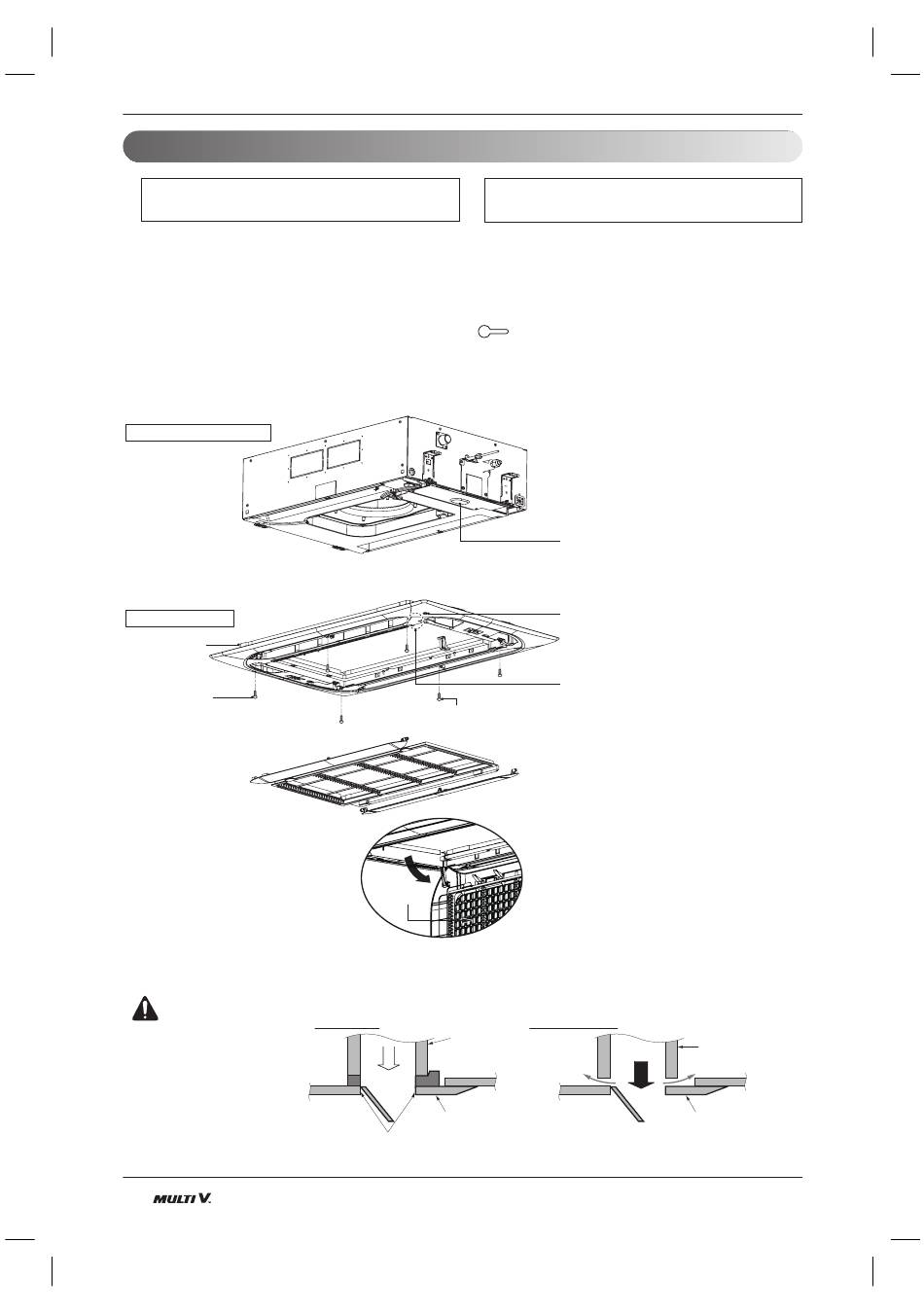

Installation du Panneau décoratif
Le panneau décoratif doit être installé suiv-
ant une orientation déterminée.
1. Fixez de manière provisoire avec deux vis de fixation (vis à tête hexagonale M5) le panneau décoratif au
corps de l'unité. (Serrage jusqu'au 10mm. de longueur) Les vis de fixation (M5 à tête hexagonale) sont
inclues dans le boîtier de l'unité intérieure.
2. Enlevez la grille d'entrée d'air du panneau décoratif (enlevez le crochet du câble de la grille d'entrée d'air)
3. Accrochez le trou principal du panneau décoratif aux vis fixées précédemment, et glissez le panneau de
sorte que les vis atteignent le bord du trou principal.
4. Resserrez complètement les deux vis fixées provisoirement et deux autres vis en plus. (4 vis au total)
5. Branchez le connecteur du moteur des volets et le connecteur de l'afficheur.
6. Après avoir serré les vis, installez la grille d'entrée d'air (filtre d'air compris).
Unité de conditionnement d'air
Panneau décoratif
Moteur de volet
Vis de fixation du
panneau décoratif
(Vis M5 à tête hexagonale filetée
jusqu' à proximité de la tête)
Fixation temporaire à deux points
(Serrage près de 10 mm.)
ATTENTION:
L'installation du pan-
neau décoratif est oblig-
atoire.
La fuite d'air frais
entraîne de l'humidité
⇨ Chute de gouttes
d'eau.
10
Unité intérieure
Panneau décoratif Vis de fixation du panneau décoratif
(Vis M4 à tête hexagonale filetée jusqu' à proximité de la tête)
Grille
d'entrée
d'air
Bon exemple
Unité de conditionnement
d'air
Panneau décoratif
Insérez l'isolant (cette partie) et faites
attention à ce qu'il n'y ait pas de fuite d'air frais.
Avant d'installer le panneau décoratif
enlevez l'enveloppe de papier.
Côté de tuyaux
Couvercle de la boîte
de commande
Affichage
Fil conducteur pour le moteur
de louvre et l'affichage
Mauvais exemple
Fuite d'air frais
(Elle n'est pas bonne)
Faux
plafond
Unité de
conditionnement
d'air
Faux
plafond
Panneau décoratif
