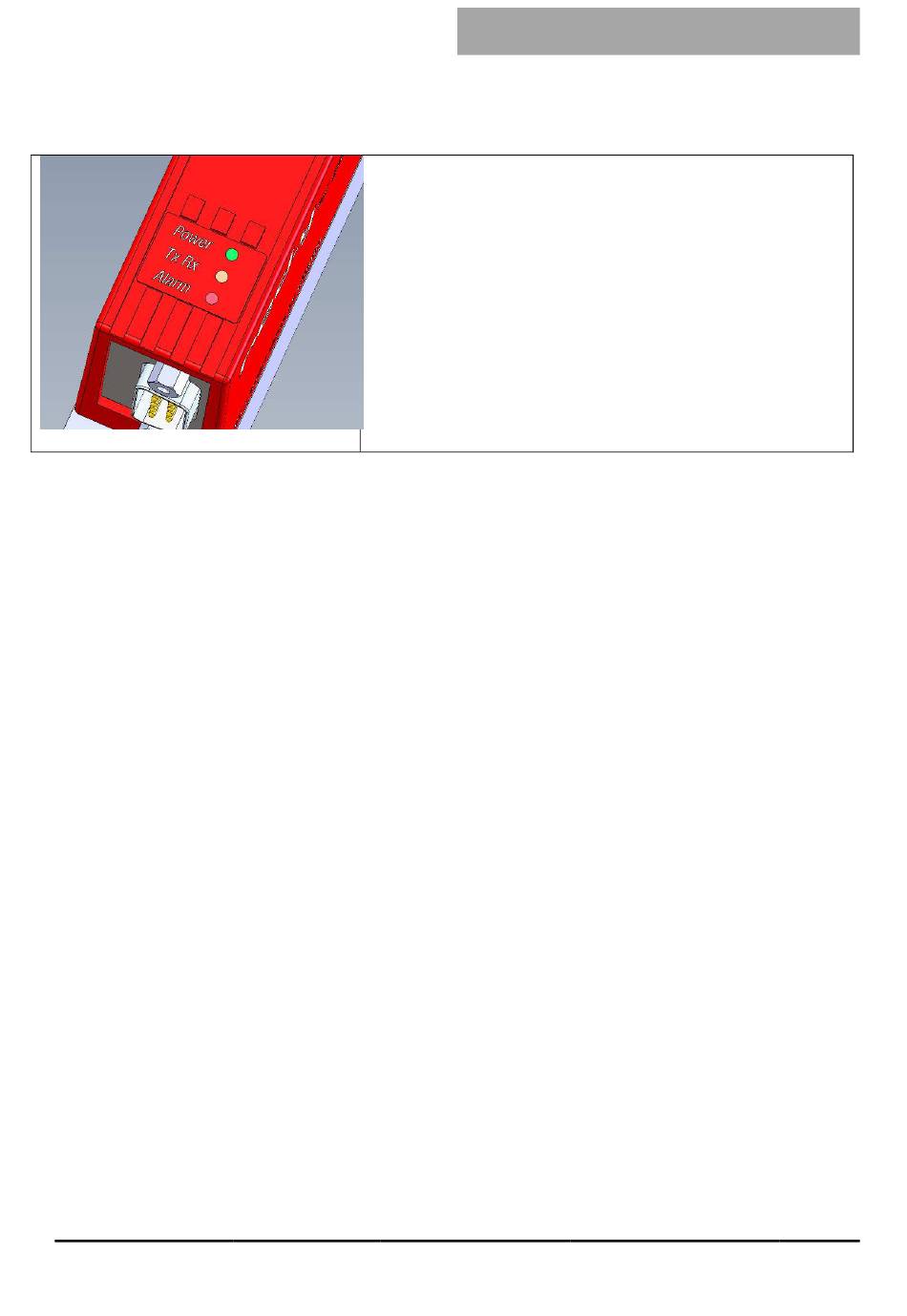

3.17 Indicateur d'état fonctionnel à LED
L'état fonctionnel du débitmètre peut être lu sur les LED à partir de la série SMART 4S
SMART 4S
Alarme clignotante:
a. Power-Up Alarm: L'alimentation du débitmètre a été interrompue.
b. No Parameter Values: aucun paramètre n'a été trouvé.
c. Flow at Control Value 0%: Bien que la vanne soit complément fermée
électriquement, on mesure un débit diffèrent de zéro. Cela peut être l'indication
d'une vanne fuyarde, d'une fuite interne, ou d'un décalage du zéro. Cette alarme
n'existe que sur les régulateurs.
d. No Flow at Control Value 100%: Bien que la vanne soit ouverte à 100% aucun
débit n'est mesuré. Cette alarme n'existe que sur les régulateurs. Quand la
protection de vanne est activée, l'alarme ne se déclenchera qu'une seule fois. Après
acquittement de cette alarme, elle ne réapparaitra que si l'instrument est remis sous
tension.
e.
No Flow Change: L'ouverture de la vanne change mais le débit mesuré reste
constant. Cette alarme n'existe que sur les régulateurs.
f. Analog Input Alarm: La consigne analogique est en dehors de la gamme autorisée
(21.6mA, ou 10.8V)
g. Current Input Alarm: Le courant à l'entrée analogique est trop fort. Elle basculera
en mesure de tension pendant 4 secondes pour protéger le circuit. Cette opération
sera répétée jusqu'au retour à une valeur normale.
Note:
Si les instruments sont utilisés exclusivement en analogique, nous vous recommandons de choisir
le mode de régulation Analogique. Les fonctions d'alarmes seront déconnectées et on évitera ainsi
les alarmes intempestives sans acquittement possible. Le paramétrage se fait par le logiciel
get red-y.
Manuel d'instructions
red-y smart series
Power
S'allume si l'instrument est alimenté et fonctionnel
TxRx
La LED RxTx clignote lors de communication sur
l'interface ModBus
Alarm
La LED rouge clignote lorsqu'il y a un dysfonctionnement.
La LED rouge reste allumée lorsque le problème est
sérieux et que l'instrument doit retourner au SAV.
Version
