100794 - 4 082 kg (9 000 lb) TREUIL

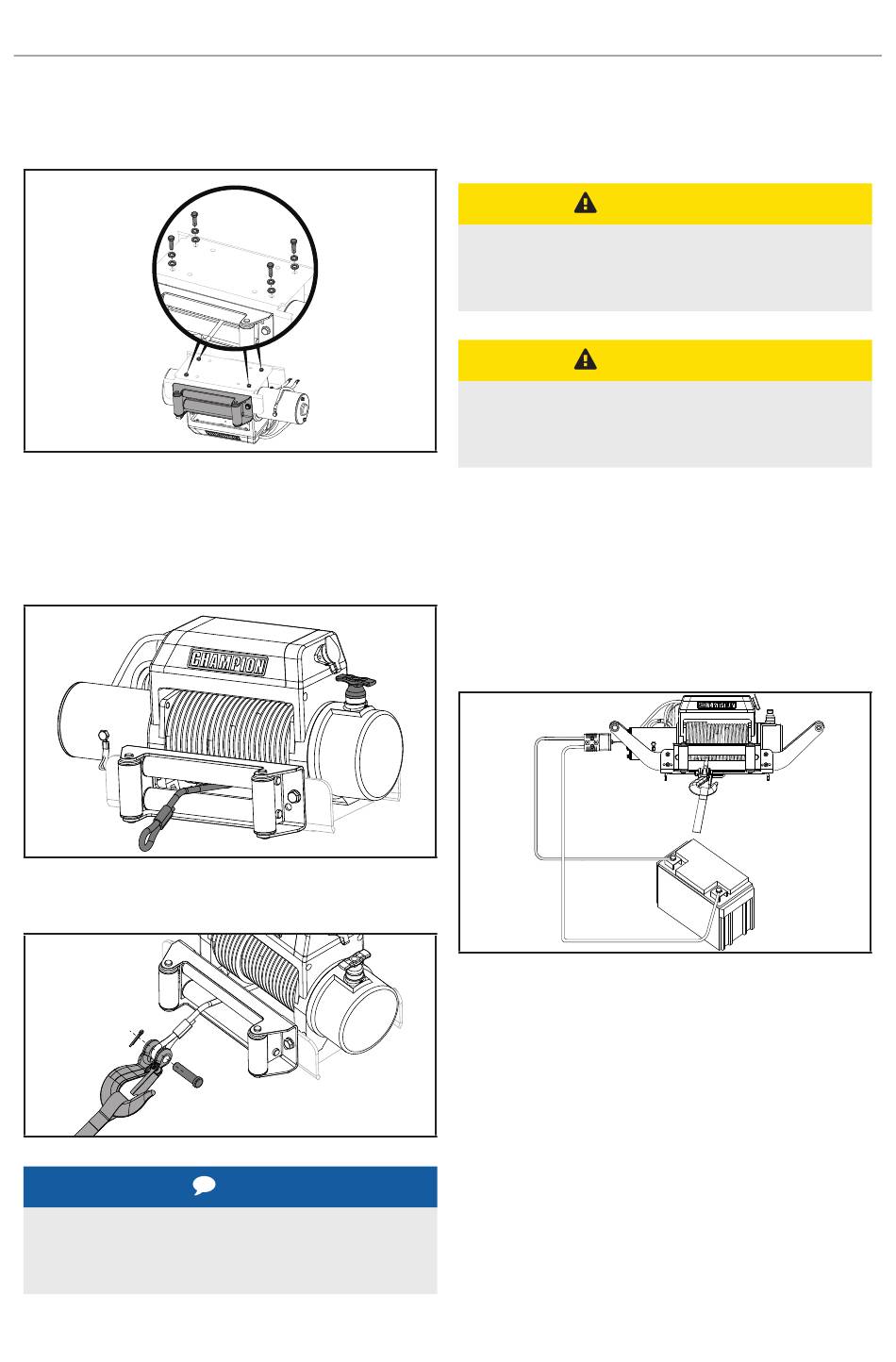

4. Fixer avec quatre (4) vis d'assemblage M10, quatre
rondelles frein et quatre (4) rondelles plates dans
le trou.
5. Désengagez l'embrayage en déplaçant/ tirant
la poignée d'embrayage vers la position «out».
Relâchez le câble et tirez à travers la fente à l'avant
du canal.
6. Fixer le crochet de levage à chape et la courroie.
Les bornes de la batterie qui entrent en contact avec
le métal causeront un court-circuit direct pouvant
endommager le solénoïde et / ou la batterie.
AVIS
Câblage du treuil
RACCORDEZ CORRECTEMENT TOUS LES CÂBLES POUR
QUE LE TREUIL SOIT COMPLÈTEMENT FONCTIONNEL.
MISE EN GARDE
NE jamais alimenter de câbles électriques près des
bords aiguisés, dans ou près des pièces mobiles ou
des pièces devenant chaudes.
MISE EN GARDE
Les câbles de batterie ne devraient pas être tendus.
Laisser un peu de jeu pour permettre le mouvement
des câbles.
Raccordement des cordes de batterie :
1.
1a. Raccordez le câble rouge (+) à la borne
positive (+) de la batterie de 12 V du véhicule.
1b. Raccordez le câble noir (–) à la borne négative
(–) de la batterie de 12 V du véhicule.
Consultez le schéma de câblage.
noir
2. Raccordement des conducteurs à raccord
rapide : Insérez le connecteur rapide mâle dans la
femelle connexion rapide pour terminer le câblage.
3. Fixez le fil de télécommande au treuil et testez son
bon fonctionnement.
9
ASSEMBLAGE
black
