INSTALLATION ET FIXATION

Conseils : La sortie du câble d'alimentation à travers le mur doit se faire dans la superficie de
l'appareil pour éviter d'être visible après installation. Pour faciliter la mise en place et respecter
la cote minimale de 150 mm du bas de l'appareil par rapport au sol (Fig.C/D/E).
Pour un meilleur maintien de l'appareil au mur, il est possible de rajouter 2 vis de fixation sur
chaque montant du dosseret (voir Fig. C/D et rep. D Fig.E). Il est recommandé d'utiliser des
rondelles pour améliorer la tenue du dosseret.
Encombrement
de l'Appareil
Puissances
Lg Appareil (mm)
Entraxe (mm)
Cote B (mm)
- Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans
le sens des aiguilles d'une montre, enlever les chaînettes de sureté puis ôter le
dosseret de l'appareil (Fig.C/D).
- Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant
de l'orienter dans le bon sens et à la bonne hauteur (Fig. C/D).
Choix de la cheville en fonction de la nature de votre mur et du poids de l'appareil.
- Positionner l'appareil sur le dosseret.
- Verrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le
sens inverse des aiguilles d'une montre (Fig. C/D).
6.
750 W
1000 W
1500 W
455
621
870
140
300
400
228
234
242
Repère indiquant
l'axe médian de l'appareil
pour le modèle 750W, l'axe médian
de l'appareil correspond à
l'axe médian droit de
l'appareil (vue de face)
Repère
de perçage
2000 W
Chaînette de sécurité : Deux chaînettes
1202
de sureté rivetées sur le panneau arrière as-
surent le maintien de l'appareil au dosseret
700
lors d'un mauvais enclipsage. Leurs fixa-
275
tions s'effectuent à l'aide du crochet sur le
haut du dosseret - Fig. C/D/E.

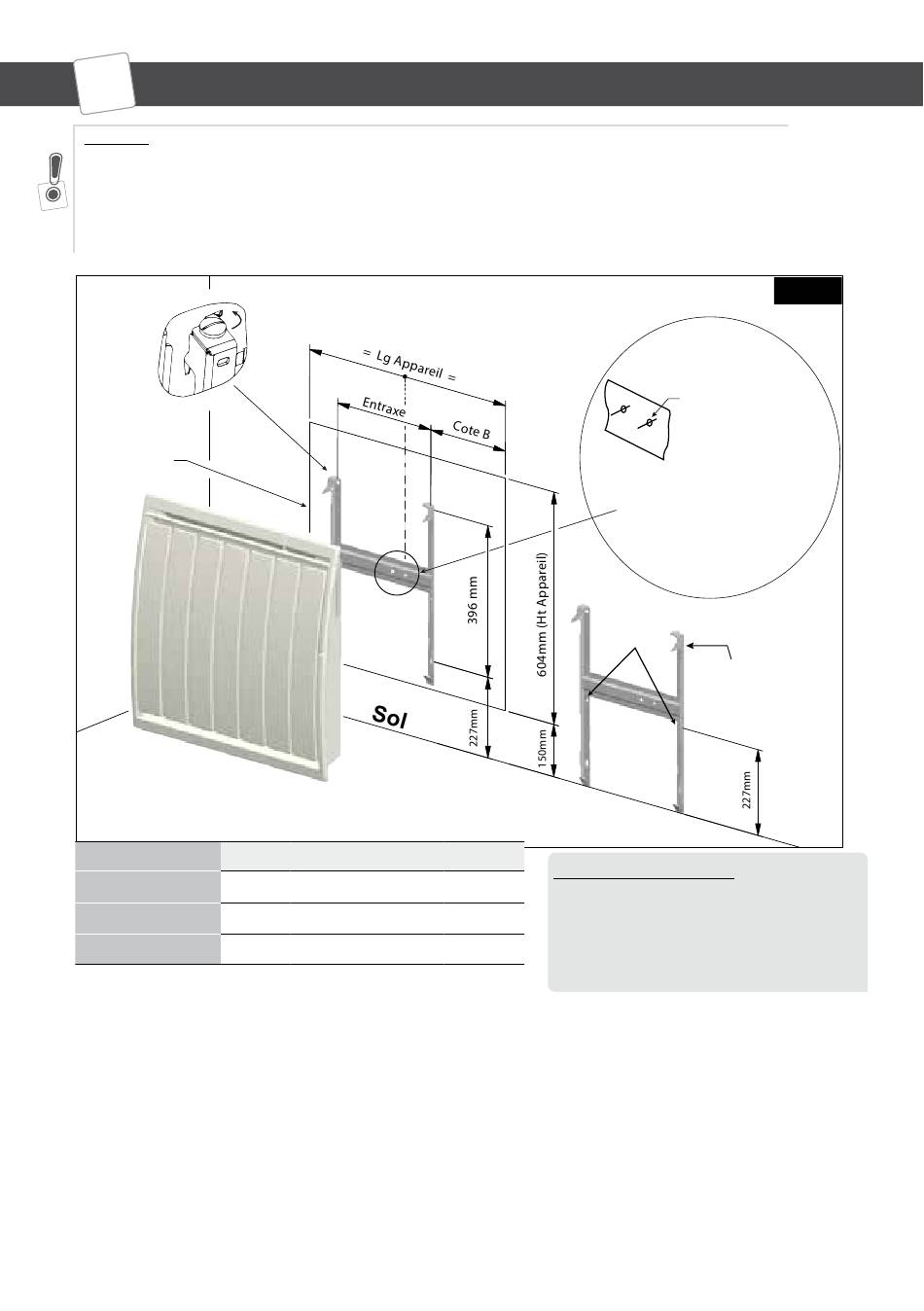

Fig. C
Le trou rond représente
l'axe médian de
l'appareil 1000W
trou emplacement
chaînette de sureté
