ESCAMOLUX 55-55 / 70-55 / 70-65 / 80-65 / 90-45 / 105-45
5.
COMMANDE DU FOYER ENCASTRABLE

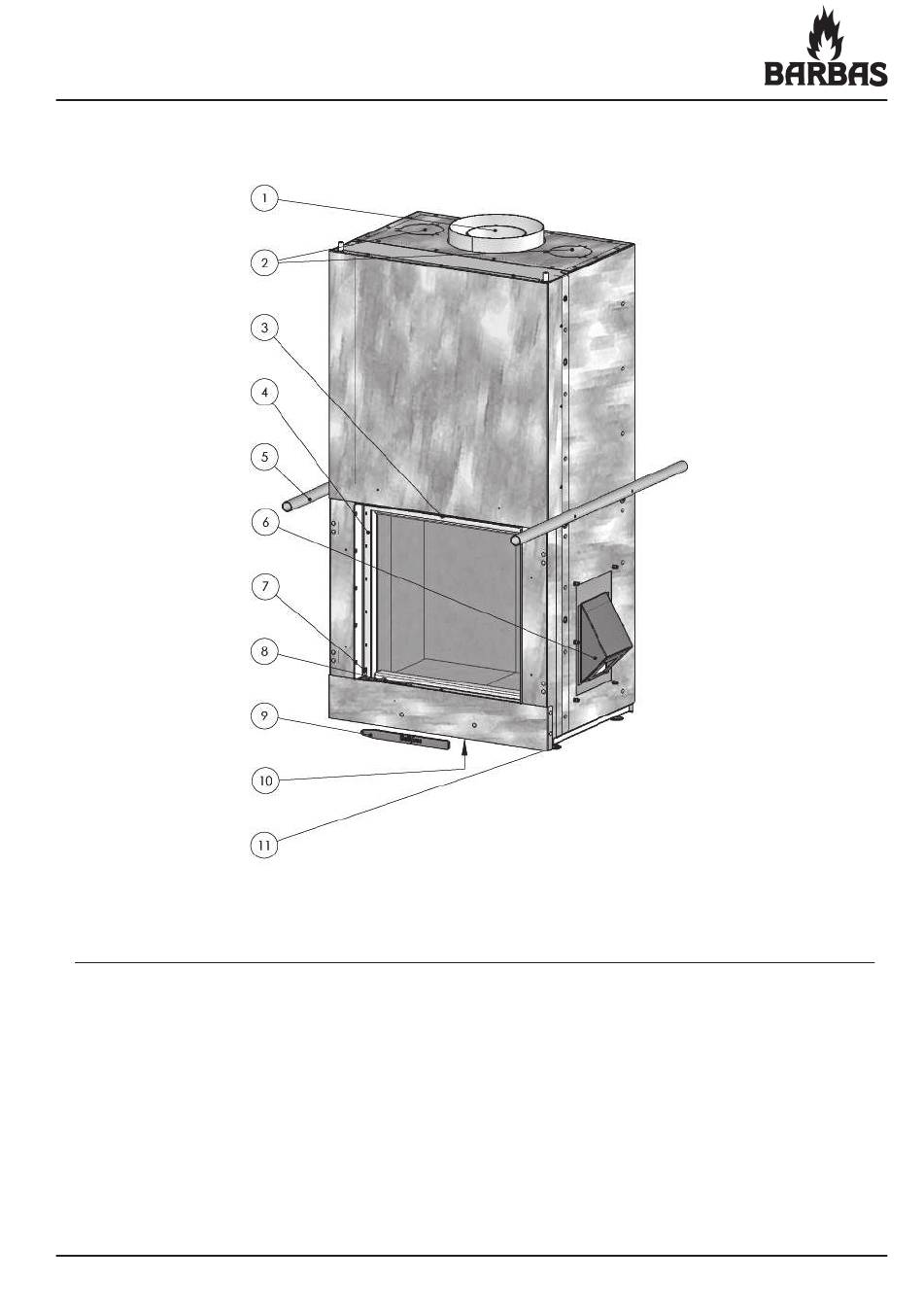

Figure 3: Commande
1 Évacuation des gaz de combustion
2 Aérateur de l'air de convection (2x ou 4x)
3 Verrouillage pour le basculement
vers l'avant de la porte. A
commander avec la poignée
4 Porte ascenseur/basculable
5 Etrier (démontable) (2x)
6 Alimentation d'air de convection.
Aussi possibilité de raccord
de ventilateur (2x)
7 Crochet (à gauche et à droite) pour
commander la porte ascenseur avec
la poignée
8 Tiroir d'alimentation à air de combustion (une
commande combinée pour l'alimentation
d'air de combustion primaire et secondaire
9 Poignée
10 Raccord de l'alimentation d'air de
combustion; partie inférieure
11 Pieds de réglage (4x)
