8 Système de Ventilation
(Préparation du four pour l'installation)

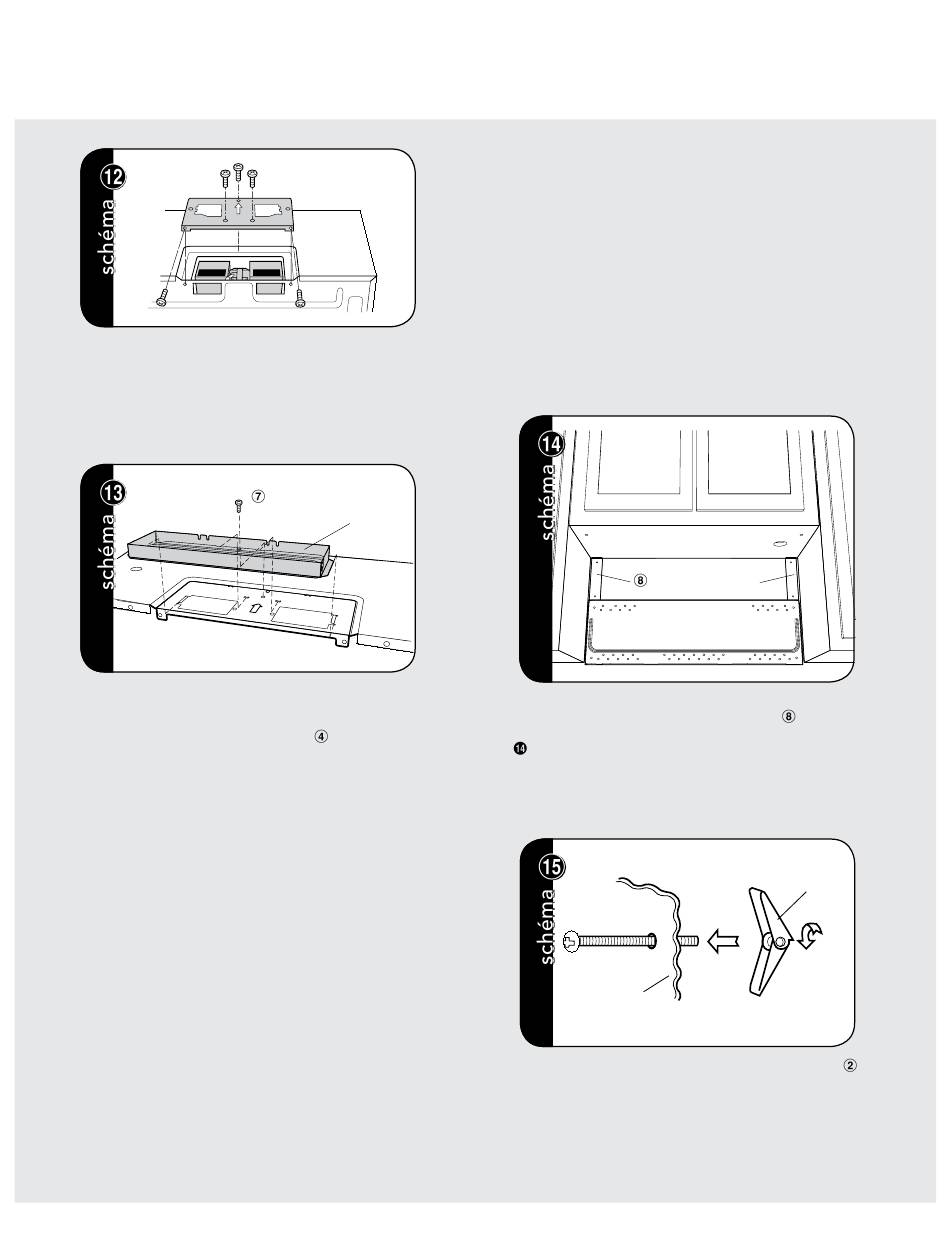

4) ÉCHAPPEMENT VERTICAL: Fixez le suppor t de
couverture de ventilateur à l'ensemble avec les 2 vis du
bord arrière et les 3 vis du centre supérieur du support de
couverture de ventilateur, qui ont été enlevées à l'étape 1
précédente. L'unité de ventilateur de hotte est maintenant
positionnée pour un fonctionnement en évacuation à la
verticale.
5) ÉCHAPPEMENT VERTICAL: Fixez l'ensemble amortisseur
d'évacuation à la couverture de ventilateur sur le dessus du
carter de coffret, en le glissant dans les fentes dans le sens
de la flèche. Utilisez 1 vis autotaraudeuse
MATÉRIEL D'INSTALLATION et serrez en place.
Ensemble amortisseur
d'évacustion
de 4x12 mm du
9 Installation du Four
CE FOUR NE PEUT PAS ÊTRE INSTALLÉ CORRECTEMENT
SANS SE REPORTER AUX INSTRUCTIONS DE MONTAGE
PORTÉES SUR LES GABARITS DE COFFRET DE
MONTAGE MURAL ET AU PLAFOND.
L'étape suivante est de lire et suivre les informations de
montage sur les gabarits de coffret de montage mural et
au plafond. Le four doit être fixé sur au moins un poteau
mural. Reportez-vous à lA CONSTRUCTION MURALE.
Après avoir utilisé le gabarit voulu, passez à la section
de montage de plaque graduée.
Montage de Plaque Graduée
Plaque de montage
INSTALLATION DU FOUR: Les plaques graduées s'emploient
à situer la sellette. Fixez 2 plaques graduées
bande autocollante (non fournie). Reportez-vous au Schéma
et au GABARIT MURAL POUR les emplacements. Après
avoir fixé la sellette, enlevez et mettez à la poubelle les
plaques graduées.
Plaque de montage
Plaque de montage
1) PLAQUE DE MONTAGE: Séparez 4 boulons à bascule
pemballés dans le MATÉRIEL d'INSTALLATION, des écrous
à bascule. Faites correspondre les trous de 5/8 po (1,6 cm)
percés au travers du gabarit mural ailleurs que dans un
poteau mural avec les trous correspondants de la plaque
de montage.
F6
Plaques graduées
avec de la
Ailettes
,
