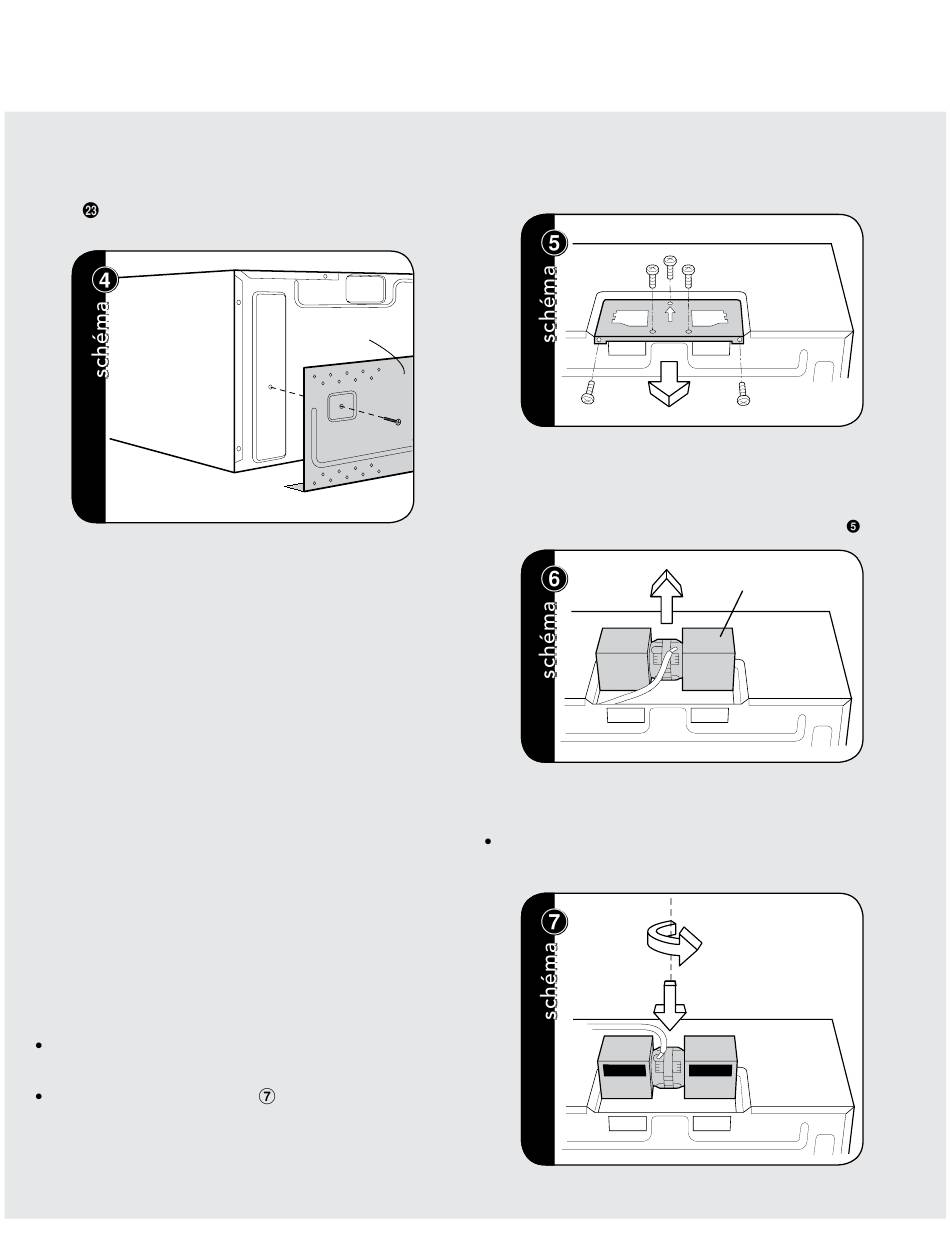

7 Préparation du four
Détachez la plaque de montage du four en retirant deux
vis.Voir l'illustration ci-dessous. Conservez ces vis pour
les utiliser à la section MONTAGE MURAL DU FOUR,
étape
.
Arrière du four à micro-ondes
8 Système de Ventilation
(Préparation du four pour l'installation)
Le Micro-onde intégrée est conçu pour s'adapter à trois
types de systèmes de ventilation par hotte. Choisissez
le type nécessaire pour votre installation.
RECYCLAGE —Hotte absorbante, à recyclage.
Suivez la procédure d'installation (A). Ce type de hotte
demande un filtre au charbon de bois qui se trouve dans
la boîte, sous le four.
ÉCHAPPEMENT HORIZONTAL — Ventilation extérieure.
Suivez la procédure d'installation (B).
ÉCHAPPEMENT VERTICAL — Ventilation extérieure.
Suivez la procédure d'installation (C).
(A) À Recirculation d'air :
Fonctionnement et sans échappement
ou tuyauterie
L'unité est livrée pour un fonctionnement à
recirculation d'air.
L'ensemble de d'évacuation
en cas d'évacuation avec recyclage.
Plaque de
montage
n'est PAS NÉCESSAIRE
(B) Échappement Horizontal :
Ventilation extérieure
1) ÉCHAPPEMENT HORIZONTAL: Renlevez et conservez 2
vis du bord inférieur et 3 vis du milieu du haut de la ferrure
couvercle de ventilateur. Mettez de côté 2 vis qui seront
réutilisées plus tard, vous pouvez jeter les 3 autres. Enlevez
cette pièce en la glissant dans la direction opposée à la
flèche marquée dessus, comme illustré sur le Schéma
2) ÉCHAPPEMENT HORIZONTAL: Levez l'unité de
ventilation de hotte avec précautions et glissez les fils hors
de la cavité.
ATTENTION: Ne tirez pas sur les fils de câblage et ne
les étirez pas.
F4
.
Unité de Ventilateur
de Capot
(A) Tournez 180˚
(B)
