Etape 4. Insérez les chevilles.
Etape 5. Vissez la base dans les chevilles murales puis remontez le détecteur sur sa base.
Montage en angle:
Etape 1. Percez les deux renforts sur le support triangulaire.
Etape 2. En utilisant les trous comme un modèle, percez des trous dans l'angle de mur.
Etape 3.Insérez les chevilles
Etape 4. Vissez le support triangulaire dans les chevilles murales avec les deux picots vers le haut.
Etape 5. Placez le PIR sur les clips du support.
III.
Contact d'Ouverture HA2000M
Montage
Note : Nous déconseillons dans la mesure du possible un montage du détecteur à l'aide d'adhésif
double face, qui a tendance à se ramollir par fortes chaleurs, ou à se détériorer dans le temps, sachant
par ailleurs que le ressort du contact d'autoprotection accentue la tendance du détecteur à se décoller
de son support. La base possède deux évidements où le plastique est plus fin pour faciliter le montage.
L'adhésif double face peut à la rigueur être utilisé pour la fixation de l'aimant.
Pour monter le contact d'ouverture :
Etape 1. Retirez
l'électronique après avoir desserré la vis à
la
base
complètement). Un clip retient le côté
opposé à la vis.
Etape 2. Percez les deux orifices évidés sur la base.
Etape 3. Pointez les trous à percer sur le support.
Etape 4.Insérez les chevilles et vissez la base sur
son support.
Etape 6. Replacez le détecteur sur sa base et
resserrez la vis.
Etape 7. Montez l'aimant sur la porte en utilisant le
tampon à doubles faces ou les vis fournis.
Alignez l'aimant par rapport au détecteur
en suivant les 2 traits qui servent de
repères.
<
N
O
T
E
S
>
<
N
O
T
E
S
>
•

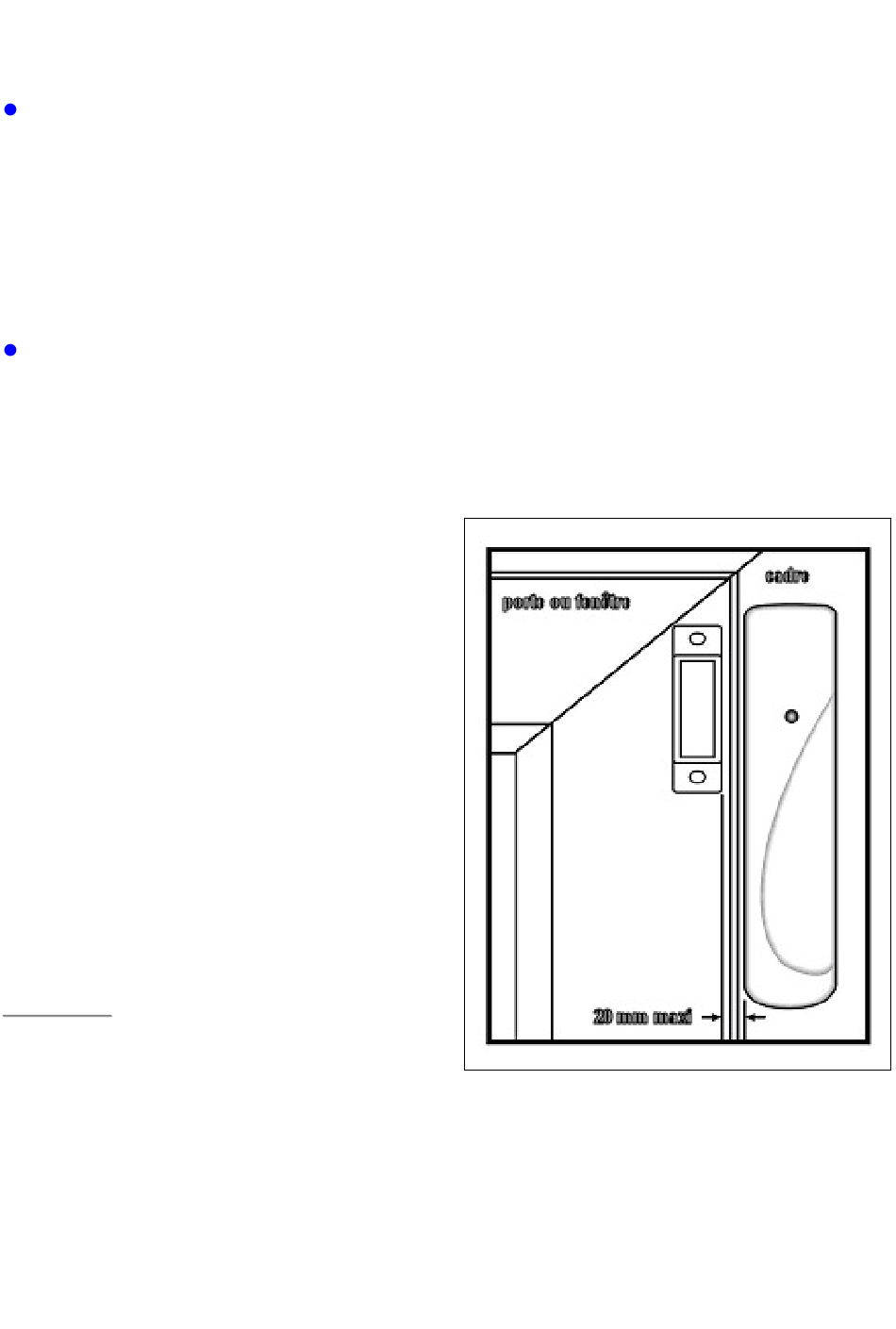

L'aimant ne doit pas être à plus de 20 mm
du détecteur quand la porte est fermée.
•
Assurez-vous que le ressort de l'interrupteur d'autoprotection au dos du détecteur est appuyé
sur le support.
•
Les fenêtres peuvent être protégées de la même façon que les portes. En cas d'utilisation sur
une fenêtre, placez l'aimant sur la partie mobile et le détecteur sur le cadre.
N'hésitez pas à nous appeler sur notre ligne d'assistance téléphonique (tel en fin de notice).
Nos techniciens se feront un plaisir de vous aider à parfaire votre installation.
le
couvercle
(elle
ne
s'enlève
renfermant
pas
UN PROBLEME ?
