Eden HA2000 RTC Manuel D'installation & D'utilisation

Masquer les pouces Voir aussi pour HA2000 RTC:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

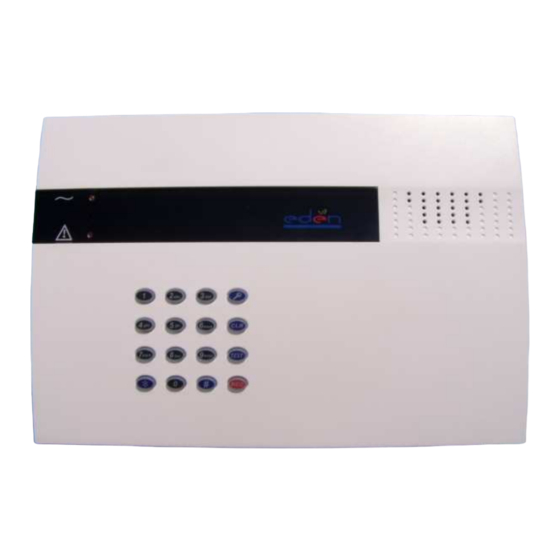

HA2000 RTC
Transmetteur téléphonique
Manuel d'installation & d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour Eden HA2000 RTC

Sommaire des Matières pour Eden HA2000 RTC

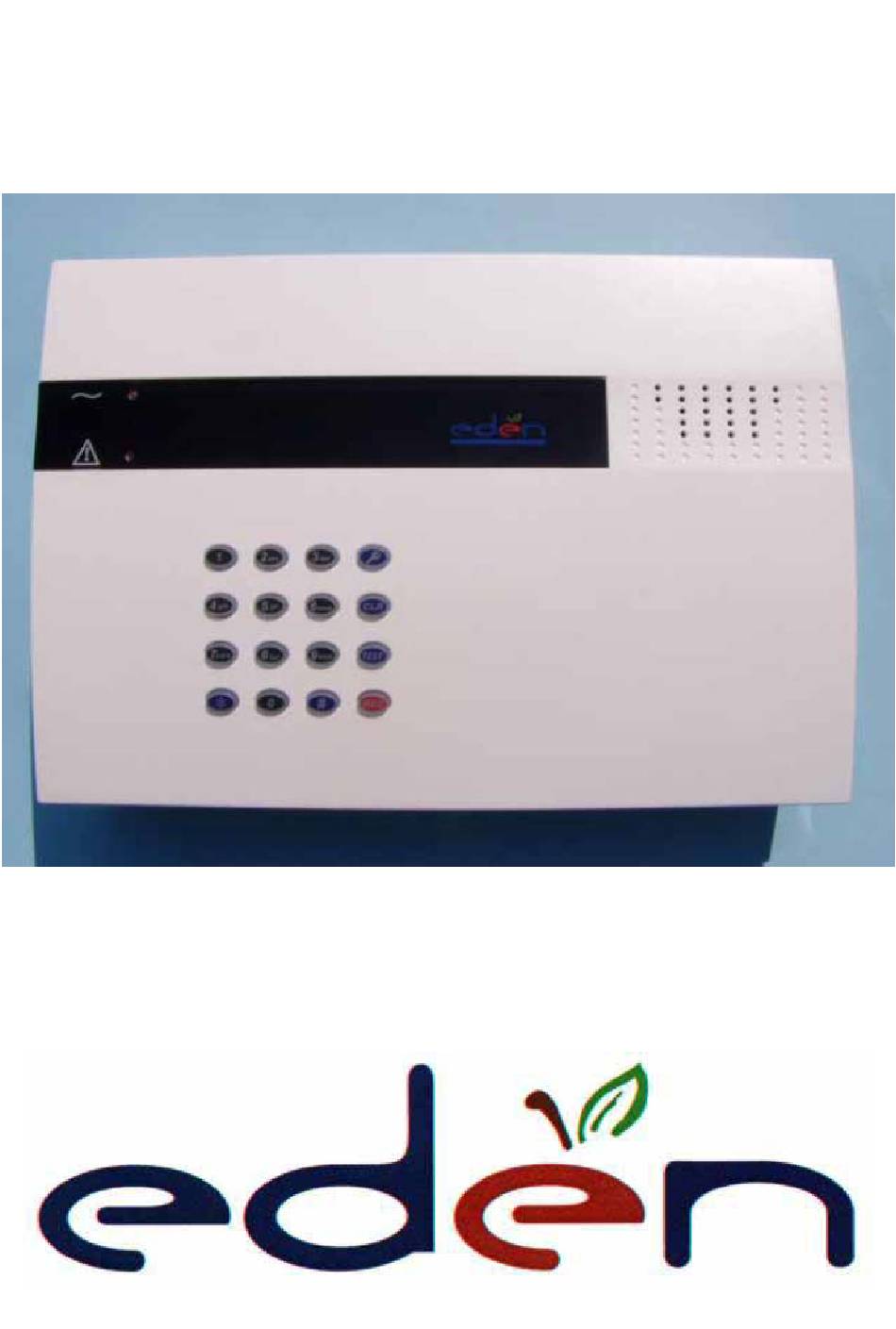

  • Page 1 HA2000 RTC Transmetteur téléphonique Manuel d’installation & d’utilisation...

  • Page 2: Table Des Matières

    SOMMAIRE GENERALITES...........................2 CONTENU DU KIT......................2 IDENTIFICATION........................2 ALIMENTATION........................3 CONNEXION A LA LIGNE TELEPHONIQUE ...............4 BORNE DE RACCORDEMENT FILAIRE...............4 CONFIGURATION DU TRANSMETTEUR RTC ................5 APPRENTISSAGE / EFFACEMENT D’UN ACCESSOIRE ........5 1.1) Apprentissage d’un accessoire................5 1.2) Effacement d’un accessoire ................6 PROGRAMMATION DES NUMEROS DE TELEPHONE A APPELER ....6 2.1) Enregistrement des numéros de téléphone............6 2.2) Modifier un numéro de téléphone..............7 2.3) Effacer un numéro de téléphone................7...

  • Page 3: Generalites

    GENERALITES Nous vous conseillons vivement de lire attentivement ce guide avant de commencer toute installation, et de suivre les instructions dans l'ordre avec les éléments sur une table. 1) CONTENU DU KIT Le Transmetteur téléphonique HA2000RTC doit contenir les éléments suivants: •...

  • Page 4: Alimentation

    10/ Compartiment à piles • Pour 4 x Piles Alcaline Type-D. 11/ Prise téléphonique “Line” • Permet le raccordement à la ligne téléphonique 12. Prise téléphonique “Line” l • Permet le raccordement d’un téléphone sur le transmetteur 13. Borne de raccordement filaire •...

  • Page 5: Connexion A La Ligne Telephonique

    4) CONNEXION A LA LIGNE TELEPHONIQUE Deux prises téléphoniques sont présentes à l’arrière de l’appareil pour un branchement de ligne téléphone et d’un téléphone (optionnel). • Retirez le support de fixation au mur comme indiqué ci-dessus et dévissez le capot. •...

  • Page 6: Configuration Du Transmetteur Rtc

    II. CONFIGURATION DU TRANSMETTEUR RTC 1) APPRENTISSAGE / EFFACEMENT D’UN ACCESSOIRE 1.1) Apprentissage d’un accessoire Il convient d’enregistrer le signal radio provenant de la centrale d’alarme, qui provoquera les déclenchements de l’alarme et l’envoi des appels téléphoniques. Même s’il est conseillé de faire fonctionner le transmetteur téléphonique avec une centrale HA2000, vous pouvez le faire fonctionner directement avec certains accessoires de la gamme HA2000.

  • Page 7: Effacement D'un Accessoire

    1.2) Effacement d’un accessoire Pour effacer un accessoire : 1. Placez le Transmetteur en mode d’enregistrement en appuyant sur le mode “TEST” puis “9”. Le voyant jaune clignote. 2. Appuyer sur la touche “*“ 3. Le transmetteur jouera une petite mélodie pour confirmer l’effacement de l’accessoire 2) PROGRAMMATION DES NUMEROS DE TELEPHONE A APPELER 2.1) Enregistrement des numéros de téléphone...

  • Page 8: Modifier Un Numéro De Téléphone

    • Par évènement d’alarme Si vous sélectionnez ce mode le transmetteur appellera 1 ou 2 correspondants en fonction de la nature du déclenchement, les différents types de déclenchements sont regroupés sous 3 familles avec une identification différente: - Intrusion / Panique / Technique 21, 22 - Feu / Gaz 31, 32...

  • Page 9: Enregistrement Des Messages

    3) ENREGISTREMENT DES MESSAGES Le transmetteur téléphonique peut enregistrer 5 messages différents, un message principal permettant d’enregistrer vos coordonnées (ex : Nom et adresse) et 4 messages spécifiques définissent la nature du déclenchement (Intrusion, Panique, Incendie, Médicale). Message#1: Intrusion (3 secondes) (Dicter simplement le mot «...

  • Page 10: Ecoute Des Messages

    • Pour effacer tous les messages 1. Appuyez sur la touche “REC” quand le transmetteur téléphonique est en mode normal pour entrer en mode d’enregistrement. Le voyant jaune clignote 2. Appuyer sur “0” 3. Appuyez sur “CLR” pour effacer ce message, le transmetteur émet 2 bips courts pour indiquer la suppression.

  • Page 11: Test Portee Radio

    6) TEST PORTEE RADIO Ce mode permet de tester la réception du transmetteur par rapport à l’accessoire qui le commande (Centrale, médaillon d’alerte, etc.…). 1. Appuyez sur la touche “TEST” quand le transmetteur téléphonique est en mode Normal pour entrer dans le mode Test.

  • Page 12: Fonctionnement

    III. FONCTIONNEMENT 1) NUMEROTATION AUTOMATIQUE • A réception du signal de la centrale (ou d’un autre accessoire), le transmetteur téléphonique composera les numéros de téléphone dans l’ordre dans lesquels ils ont été enregistrés et il diffusera le message principal (Adresse) suivi de l’un des 4 messages spécifiques (Intrusion, Panique, Feu, Médical) en fonction de la nature de l’alarme.

  • Page 13: Mode Bidirectionnel

    3) MODE BIDIRECTIONNEL Le mode bidirectionnel active le micro et le haut parleur intégrés au transmetteur, ce qui permet au correspondant, de pouvoir vérifier la réalité d’une effraction ou bien si c’est un déclenchement dû à l’oubli de désactivation du système par un utilisateur. Mode bidirectionnel avec la touche “1“...

  • Page 14: Controle A Distance Du Transmetteur

    4) CONTROLE A DISTANCE DU TRANSMETTEUR Vous avez la possibilité d’appeler directement le transmetteur téléphonique afin d’effectuer certaines manipulations. Pour prendre la main sur le transmetteur : • Composez le numéro du transmetteur • Laissez sonner 2 fois et raccrocher •...

  • Page 15: Specification

    V. SPECIFICATION • Transmetteur vocal • Messages vocaux enregistrables par l'utilisateur. • 1 message principal et 4 messages spécifiques différents. • 6 numéros d'appel. • Alimentation par piles, pour une durée de vie de 2 ans. • Envoi d’un accusé de réception de l’appel par DTMF. •...
