Exemple: Avec une température ambiante de 25°C et une humidité
relative de 40%. Si la température de l'eau de départ de
l'évaporateur est <12°C, de la condensation se forme.
Note: Reportez-vous au tableau psychométrique pour plus
d'informations.
INFORMATIONS
Une vanne de purge d'air automatique est installée dans le
chauffage d'appoint. Pour connaître l'emplacement de
cette vanne, reportez-vous à la section "Données
techniques" du guide de référence de l'installateur. Pour
connaître la procédure de purge d'air, reportez-vous à la
section "Mise en service" du manuel d'installation de l'unité
extérieure.
4.4
Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
4.4.1
Raccordement du câblage électrique sur
le chauffage d'appoint
Disposition Câbles possibles (selon les options installées)
a
▪ Thermistance
(interconnexion avec la boîte de commande
Basse
RKCB07CAV3)
tension
▪ Protection thermique du kit de chauffage d'appoint
(interconnexion avec la boîte de commande
RKCB07CAV3)
▪ Raccordement du kit de chauffage d'appoint (vers la
boîte de commande RKCB07CAV3)
b
▪ Alimentation principale
Haute
tension
1 Insérez le câblage par le bas du chauffage d'appoint.
2 À l'intérieur du chauffage d'appoint, raccordez le câblage de la
manière suivante:

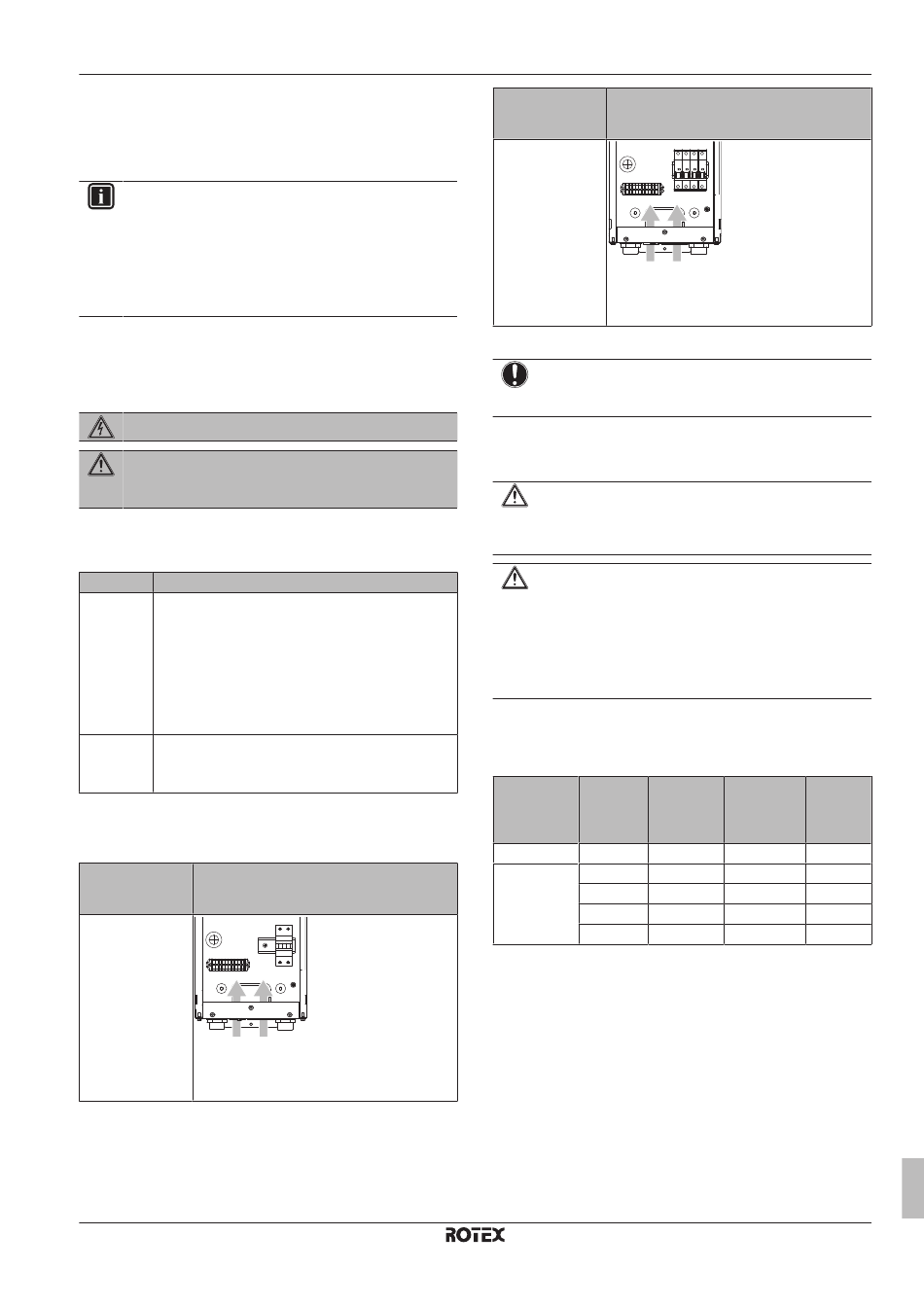

Type de
chauffage
d'appoint
*3V
a
RKMBUHCA3V3 + RKMBUHCA9W1
Chauffage d'appoint monobloc basse température ROTEX HPSU
4P414875-1 – 2015.08
du
kit
de
chauffage
d'appoint
Disposition
b
a Câblage basse tension
b Câblage haute tension
Type de
chauffage
d'appoint
*9W
a
3 Fixez le câblage avec les attaches sur les supports d'attaches.
REMARQUE
Une distance d'au moins 25 mm doit être respectée entre
les câbles de haute et de basse tension.
4.4.2
Raccordement de l'alimentation électrique
du chauffage d'appoint
ATTENTION
Pour garantir la bonne mise à la terre de l'unité, raccordez
toujours l'alimentation électrique du chauffage d'appoint et
le câble de terre.
ATTENTION
Si le système comprend un ballon avec booster ECS
électrique intégré, utilisez un circuit d'alimentation dédié
pour le chauffage d'appoint et le booster ECS. N'utilisez
PAS un circuit d'alimentation utilisé par un autre appareil.
Ce circuit d'alimentation DOIT être protégé à l'aide des
dispositifs de sécurité requis, conformément à la législation
applicable.
La capacité du chauffage d'appoint peut varier en fonction du
modèle. Veillez à ce que l'alimentation électrique soit conforme à la
capacité du chauffage d'appoint, comme indiqué dans le tableau ci-
dessous.
Type de
Capacité
Alimentatio
chauffage
du
n électrique
d'appoint
chauffage
d'appoint
*3V
3 kW
1~ 230 V
*9W
3 kW
1~ 230 V
6 kW
1~ 230 V
6 kW
3N~ 400 V
9 kW
3N~ 400 V
(a)
Équipement conforme à la norme EN/IEC 61000-3-12
(norme technique européenne/internationale définissant les
seuils pour les courants harmoniques produits par les
équipements raccordés à des systèmes basse tension
publics, avec un courant d'entrée de >16 A et ≤75 A par
phase).
4 Installation
Disposition
b
a Câblage basse tension
b Câblage haute tension
Courant de
Z
(Ω)
max
fonctionnem
ent maximal
13 A
—
13 A
—
(a)(b)
26 A
—
8,6 A
—
13 A
—
Manuel d'installation
5
