4 Installation
4.2
Montage du chauffage d'appoint
4.2.1
Installation du chauffage d'appoint

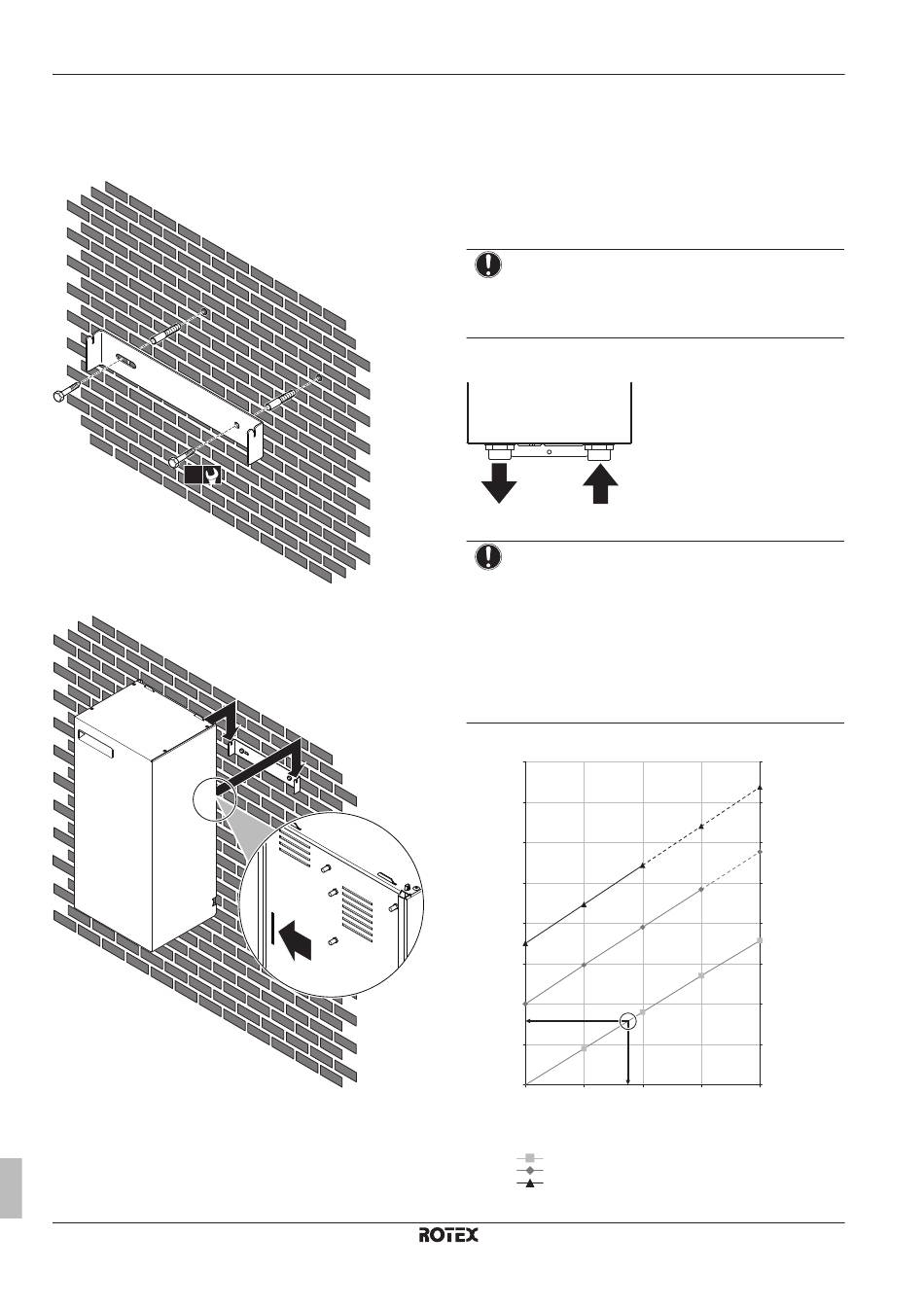

1 Fixez le support mural au mur avec des vis M5.
2×
2 Suspendez le chauffage d'appoint au support mural.
3 Notez l'emplacement du trou au niveau de la partie inférieure
du chauffage d'appoint.
4 Retirez le chauffage d'appoint du support mural.
5 Percez un trou pour la vis du bas et insérez une cheville.
6 Suspendez le chauffage d'appoint au support mural. Assurez-
vous qu'il est correctement fixé.
Manuel d'installation
4
7 Fixez la partie inférieure du chauffage d'appoint au mur à l'aide
d'une vis M5.
4.3
Raccordement de la tuyauterie
d'eau
4.3.1
Raccordement de la tuyauterie d'eau au
chauffage d'appoint
REMARQUE
Ne forcez PAS lors du raccordement de la tuyauterie. La
déformation de la tuyauterie peut entraîner un mauvais
fonctionnement de l'unité. Vérifiez que le couple de
serrage ne dépasse PAS 30 N•m.
1 Raccordez la tuyauterie d'eau (à fournir) à l'entrée et à la sortie
d'eau du chauffage d'appoint.
b
a
a
Entrée d'eau
b
Sortie d'eau
REMARQUE
Si le chauffage d'appoint est installé dans un système
réversible (RBLQ05+07CAV3) et que les conditions
indiquées ci-dessous (voir l'illustration) sont remplies, de la
condensation peut apparaître à l'intérieur du chauffage
d'appoint. Pour assurer la dérivation de la condensation,
installez le kit de vannes EKMBHBP1. N'installez PAS
d'autres kits de vannes que le kit EKMBHBP1. Pour les
consignes d'installation, reportez-vous au guide de
référence installateur et à la documentation fournie avec le
kit de vannes.
Conditions requises pour le kit de vannes
31
28
25
22
A (°C)
19
16
13
10
7
20
23
26
B (°C DB)
A
Température de l'eau de départ de l'évaporateur
B
Température bulbe sec
Humidité relative 40%
Humidité relative 60%
Humidité relative 80%
Chauffage d'appoint monobloc basse température ROTEX HPSU
31
28
25
22
A (°C)
19
16
13
10
7
29
32
RKMBUHCA3V3 + RKMBUHCA9W1
4P414875-1 – 2015.08
