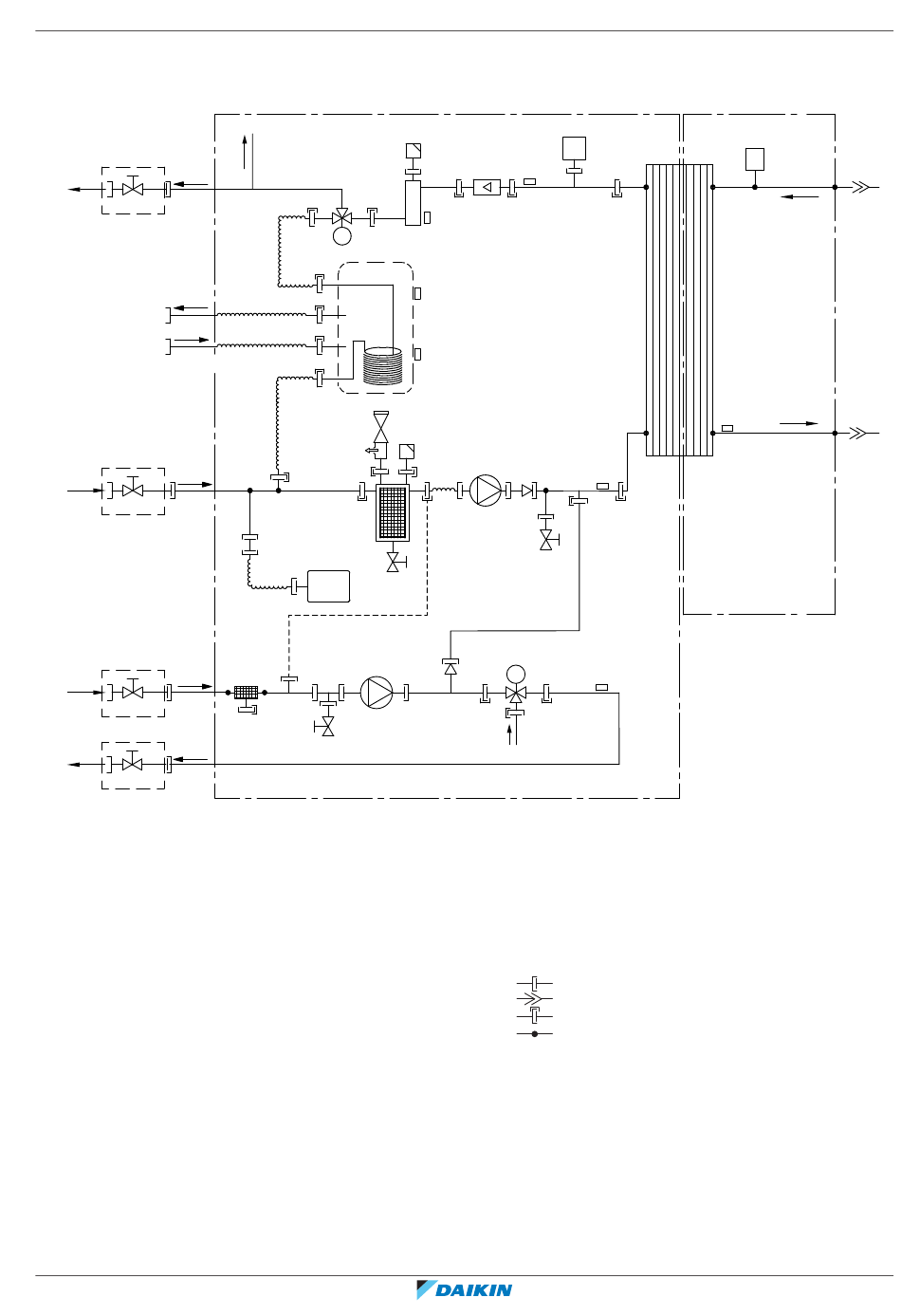

15.2 Schéma de tuyauterie: unité intérieure
C
a2
f
c2
c1
C
a1
f
C
b1
f
C
b2
f
A
Côté eau
B
Côté réfrigérant
C
À fournir
a1
ENTRÉE eau du chauffage (zone supplémentaire/directe)
a2
SORTIE eau du chauffage (zone supplémentaire/directe)
b1
ENTRÉE eau du chauffage (zone principale/mixte)
b2
SORTIE eau du chauffage (zone principale/mixte)
c1
Eau chaude sanitaire: ENTRÉE eau froide
c2
Eau chaude sanitaire: SORTIE eau chaude sanitaire
d1
ENTRÉE du réfrigérant gazeux (mode chauffage; condenseur)
d2
SORTIE du réfrigérant liquide (mode chauffage; condenseur)
e
Échangeur de chaleur à plaques
f
Vanne d'arrêt pour l'entretien (si équipé)
g
Vase d'expansion
h
Filtre magnétique/pot de décantation
i
Vanne de sécurité
j
Purge d'air
k
Vanne de purge
l
Pompe (zone supplémentaire/zone directe)
m
Clapet anti-retour
n
Capteur de débit
o
Chauffage d'appoint
p
Filtre à eau (zone principale/mixte)
q
Tube capillaire
r
Pompe (zone principale/mixte)
ERLA03DAV3 + EHFZ03S18DJ3V
Daikin Altherma 3 R F
4P596821-1A – 2020.05
A
X
M
M3S
i
g
q
r
p
k
B1PW
j
n
R1T
R2T
o
R8T
R5T
j
l
m
h
k
k
M1S
m
M
X
B1PW
Capteur de pression d'eau de chauffage
B2PR
Capteur de pression du réfrigérant
M1S
Vanne 3 voies (vanne de mélange pour la zone principale/zone
mixte)
M3S
Vanne 3 voies (chauffage/eau chaude sanitaire)
R1T
Thermistance (échangeur de chaleur – SORTIE d'eau)
R2T
Thermistance (chauffage d'appoint – SORTIE d'eau)
R3T
Thermistance (liquide réfrigérant)
R4T
Thermistance (échangeur de chaleur – ENTRÉE d'eau)
R5T, R8T
Thermistance (ballon)
R7T
Thermistance (zone principale/mixte – SORTIE d'eau)
Raccord à vis
Raccord évasé
Raccord rapide
Raccord soudé au laiton
