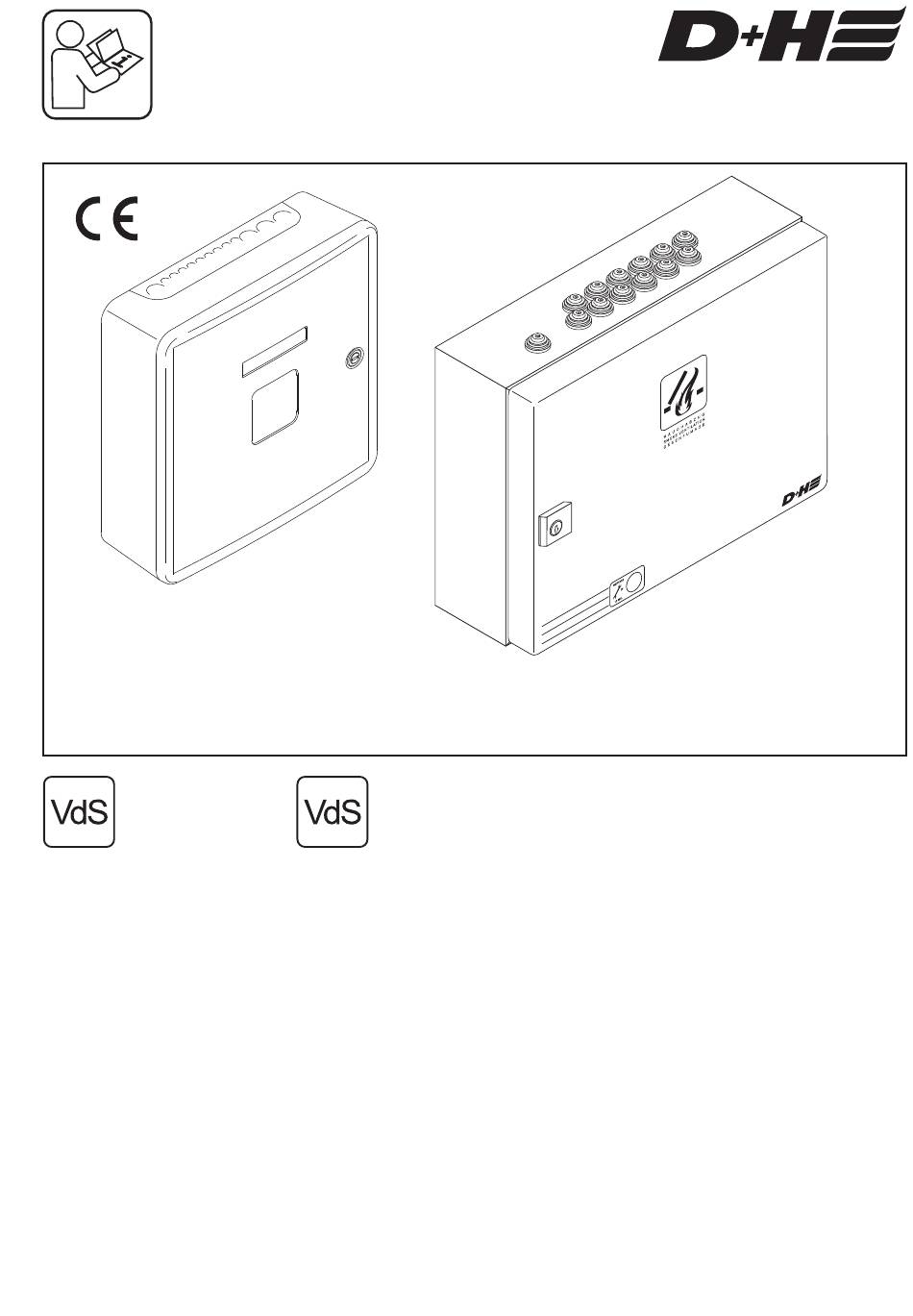

RZN 4404-M / RZN 4408-M / RZN 4408-K
RZN 4408-K
(ZP RZN 4408-K + GEH-KST)
RZN 4404-M
(ZP RZN 4404-M + GEH-KST)
RZN 4408-M
(ZP RZN 4408-M + GEH-KST)
G 506001
Anerkennungs-Nr.
approval-no.
fr
Table des matières . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 2
Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 3
99.825.76 3.5/03/18
0786 - CPR - 50382
EN 12101-10 : 2005/AC:2007
conform
AdComNet ready
RZN 4408-KS
(ZP RZN 4408-K + GEH-S-RWA)
RZN 4404-MS
(ZP RZN 4404-M + GEH-S-RWA)
RZN 4408-MS
(ZP RZN 4408-M + GEH-S-RWA)
®
Publicité
Table des Matières
Manuels Connexes pour D+H RZN 4408-K
Sommaire des Matières pour D+H RZN 4408-K
- Page 1 RZN 4404-M / RZN 4408-M / RZN 4408-K ® AdComNet ready RZN 4408-K RZN 4408-KS (ZP RZN 4408-K + GEH-KST) (ZP RZN 4408-K + GEH-S-RWA) RZN 4404-M RZN 4404-MS (ZP RZN 4404-M + GEH-KST) (ZP RZN 4404-M + GEH-S-RWA) RZN 4408-M...
-
Page 2: Table Des Matières
Montage de la centrale DENFC avec boîtier GEH-KST ................6 Vue de la platine de base ..........................7 Réglages du commutateur DIP .........................8-9 Câbles pour D+H systèmes de DENFC / Plan de câblage.................10 230 V alimentation ............................11 Vue d'ensemble des connexions ........................11 Raccord bouton de désenfumage.......................12... -
Page 3: Introduction / Schéma De Structure
Montage et mise en service D+H compétent. Un large réseau de partenaires commerciaux et de service D+H se tient à votre disposition pour vous Grâce à notre garantir un montage et une mise en service large réseau de filiales et de partenaires exclusifs, appropriés. -
Page 4: Utilisation Conforme / Consignes De Sécurité
(D6) se met à clignoter. - Convient uniquement au montage à l'intérieur. Un dysfonctionnement de l'installation DENFC est en - Utiliser uniquement des pièces D+H d'origine non outre indiqué par les voyants verts « Fonctionnement modifiées ok »... -
Page 5: Caractéristiques Techniques
Intermittent (30 % durée de mise en circuit) Plage de températures -5 ... +40°C * Supporte des motorisations D+H à fonctionnement de désenfumage accéléré (HS). ** Le dépassement du courant total de la centrale dans ce cas n'est pas autorisé. Boîtier... -
Page 6: Montage De La Centrale Denfc Avec Boîtier Geh-Kst
ה ו צ Υ Ø max. 5 mm (non fourni) Installer accus : Position de la platine centrale : ZP RZN 4408-K 2x 1,2 Ah / ZP RZN 4404-M 2x 3,4 Ah ZP RZN 4408-M ZP GVL 8408-M 2x 2,2 Ah... -
Page 7: Vue De La Platine De Base
Smoke Vent Controller RZN 4408-M IN : 230VAC / 240VA OUT : 24VDC / max. 8A 12.345.67-65.43 - 123456 D+H Mechatronic - Germany - +49 40 605 65 0 1 2 3 4 5 6 7 8 Raccord secteur LED-Secteur Fusible secteur –... -
Page 8: Codage Des Groupes - Commutateurs Dip
Codage des groupes – commutateurs DIP S2, S4, S5 Etat de livraison 1 = ON * Limitation de temps de marche OUVERTURE en mode ventilation (uniquement si commutateur DIP 5 = ON) Le potentiomètre permet de limiter la durée de marche dans le sens OUVERT. S2, S4, S5 Si le bouton d'aération est actionné... -
Page 9: Codage De La Centrale - Commutateur Dip S6
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 Type S1 S2 S3 S4 S5 S6 RZN 4404-M (-MS) RZN 4408-K (-KS) 1 2 3 4 5 6 7 8 RZN 4408-M (-MS) 9/20 99.825.76 3.5/03/18 Français... -
Page 10: Câbles Pour D+H Systèmes De Denfc / Plan De Câblage
Câbles pour D+H systèmes de DENFC Lors du choix et de la pose des câbles, il convient Câble Groupe (centrale - motorisation) de respecter les réglementations régionales Minimum câble à trois brins : d'installation relatives aux installations électriques - 2 brins pour l'alimentation de la motorisation et aux dispositifs de sécurité... -
Page 11: 230 V Alimentation
-KS ou -MS. Vue d'ensemble des connexions EM 47 K Motorisation SD-O 371 RT 45 LT 84-U (-SD) Mot.a Mot.b 10kW Mot.a Mot.b – – N– RZN 440x-M / RZN 4408-K 11/20 99.825.76 3.5/03/18 Français RZN 4404-M / 08-K / 08-M... -
Page 12: Raccord Bouton De Désenfumage
RT 45 RT 45 10kW 10kW – – * connexion de manœuvre RZN 440x-M / RZN 4408-K RZN 440x-M / RZN 4408-K fournie par le client Raccordement parallèle de 2 x 2 boutons RT 45 RT 45 resp. dernier bouton 10kW resp. -
Page 13: Raccordement Détecteurs D'incendie
Sortie hors tension en cas de panne secteur ! qu'un message de dysfonctionnement est émis. Fonction High-Speed (HS) : Bouton Ventouses Toutes les motorisations D+H ayant une fonction d’interruption électro- accélérée sont supportées. En mode de ventilation magnétique quotidienne, la diminution du régime du moteur permet d'obtenir une nette réduction du bruit. -
Page 14: Consignes Relatives À La Mise En Service
Consignes relatives à la mise en service Pour mettre la centrale DENFC en service, les contrôles visuels et fonctionnels ci-après doivent être effectués. En cas de raccordement partiel et incomplet de composants, des dysfonctionnements Tous les câbles raccordés ? sont probables. Vérifier les raccordements suivants : secteur 230V, motorisations, bouton RT, le cas échéant détecteur d'incendie et bouton de ventilation. -
Page 15: Commande
Commande - déclenchement en cas d'alarme Ouverture manuelle par bouton de désenfumage : RAUCHABZUG Reset Line Ouverture automatique par détecteur d'incendie : Reset Line Ouverture automatique par commande à distance (par ex. centrale de détection d'incendie) : Contact de la commande à... -
Page 16: Commande - Fermeture Après Une Alarme
Commande - fermeture après une alarme Ouvrir les boîtiers (centrale et boutons) avec les clés fournies. En cas d'ouverture manuelle par bouton de désenfumage : En cas de déclenchement par détecteur d'incendie ou commande à distance : Reset = ARRET / MARCHE Contact de la commande à... -
Page 17: Commande - Ventilation Quotidienne
Commande - Ventilation quotidienne Bouton de ventilation ou bouton de désenfumage avec fonction de ventilation RT 45-LT requis. Ouvrir : Fermer : Stopper : ST OP ST OP ST OP Commande - Automate météo Commande - AdComNet En cas de détecteur de vent ou de pluie En cas de fonctionnement en mode AdComNet branché. - Page 18 - Vérification de toutes les unités d'alimentation C'est systématiquement la notice de maintenance électriques concernées actuelle de D+H qui sert de référence. - Test de fonction des composants du système Toute entreprise agréée par D+H la reçoit raccordés automatiquement et a été formée spécialement par - Etablissement d'un procès-verbal de l'exécution...
- Page 19 19/20 99.825.76 3.5/03/18 RZN 4404-M / 08-K / 08-M...
- Page 20 D+H Mechatronic AG Georg-Sasse-Str. 28-32 22949 Ammersbek , Germany Tel. : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2013 D+H Mechatronic AG, Ammersbek Sous réserve de modifications techniques 100 % papier recyclé 99.825.76 3.5/03/18...
